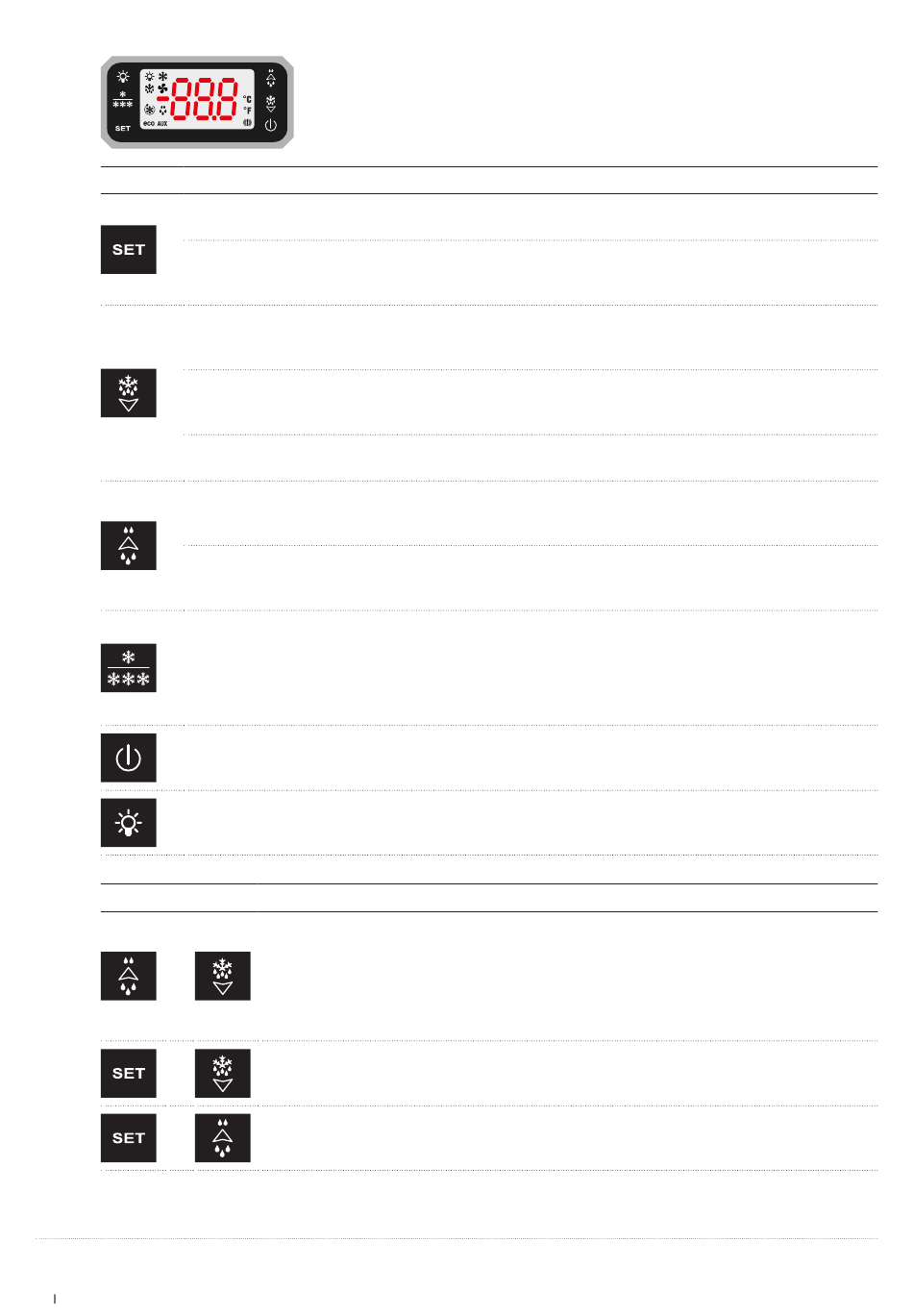

18.1 BENUTZERSCHNITTSTELLE - XR77CH
TASTE EINZELDRUCK
Zur Anzeige bzw. Veränderung des Sollwerts.
In der Programmierung einen Parameter auswählen oder einen Wert bestätigen.
LÖSCHEN MINDEST-/MAXIMALTEMPERATUR
Wenn die gespeicherte Temperatur angezeigt wird, halten Sie die Taste einige Sekunden lang gedrückt (rSt erscheint).
Um das Löschen zu bestätigen beginnt die Anzeige rSt zu blinken.
PFEIL NACH UNTEN
In Modalität "Programmierung" lässt sie die Parametercodes ablaufen bzw. verringert ihren Wert.
Durch Drücken der Taste für 5 Sekunden wird eine Abtauung gestartet.
ANZEIGE MINDESTTEMPERATUR
Die Taste drücken und loslassen, damit die Anzeige „Lo" und danach die erreichte Mindesttemperatur erscheint.
Durch Drücken der Taste oder wenn Sie 5 Sekunden warten, wird wieder die Normaltemperatur angezeigt.
MANUELLE ABTAUUNG
Um einen Abtauzyklus zu starten, drücken Sie die DEF-Taste mindestens 2 Sekunden lang.
PFEIL NACH OBEN
In Programmierung können die Parametercodes durchlaufen bzw. ihren Wert erhöht werden.
Wird diese Taste 5 Sekunden lang gedrückt, wird die Belüftung je nach Einstellung aktiviert/deaktiviert.
ANZEIGE MAXIMALTEMPERATUR
Die Taste drücken und loslassen, damit die Anzeige „Hi" und danach die erreichte Maximaltemperatur erscheint.
Durch Drücken der Taste oder wenn Sie 5 Sekunden warten, wird wieder die Normaltemperatur angezeigt.
DOPPELTE TEMPERATURFUNKTION
Wird er innerhalb der ersten Minute nach dem Einschalten für 5 Sekunden gedrückt, schaltet er von negativer
Temperatur (Lt) auf positive Temperatur (Pt) um.
Um die Betriebstemperatur zu ändern, halten Sie die Taste innerhalb der ersten Minute nach dem Einschalten
5 Sekunden lang gedrückt: Der Regler schaltet von negativer (LT) auf positive (Pt) Temperatur und umgekehrt.
Hinweis: Nach dem Umschalten der Temperatur wird der Controller aus- und wieder eingeschaltet, um die
neue Konfiguration zu laden.
ON/OFF
Taste nicht freigegeben.
ON / OFF Beleuchtung.
TASTEN
+
+
+
Bedienungs- und Wartungsanleitung
Core
DE 428001675040
KOMBINIERTER DRUCK
TASTENSPERRE
Die Tasten für einige Sekunden gedrückt halten, bis die Schrift „POF" erscheint und blinkt. Nun ist die
Tastatur gesperrt: Es ist nur die Visualisierung des Setpoints und der Mindest- bzw. Höchsttemperaturen
möglich. Wenn eine Taste länger als 3 Sekunden gedrückt wird, erscheint die Anzeige „POF".
TASTATUR ENTRIEGELUNG
Die Tasten für einige Sekunden gedrückt halten, bis die Schrift „POn" erscheint und blinkt.
Zugriff auf Programmierung.
Verlassen der Programmierung.
