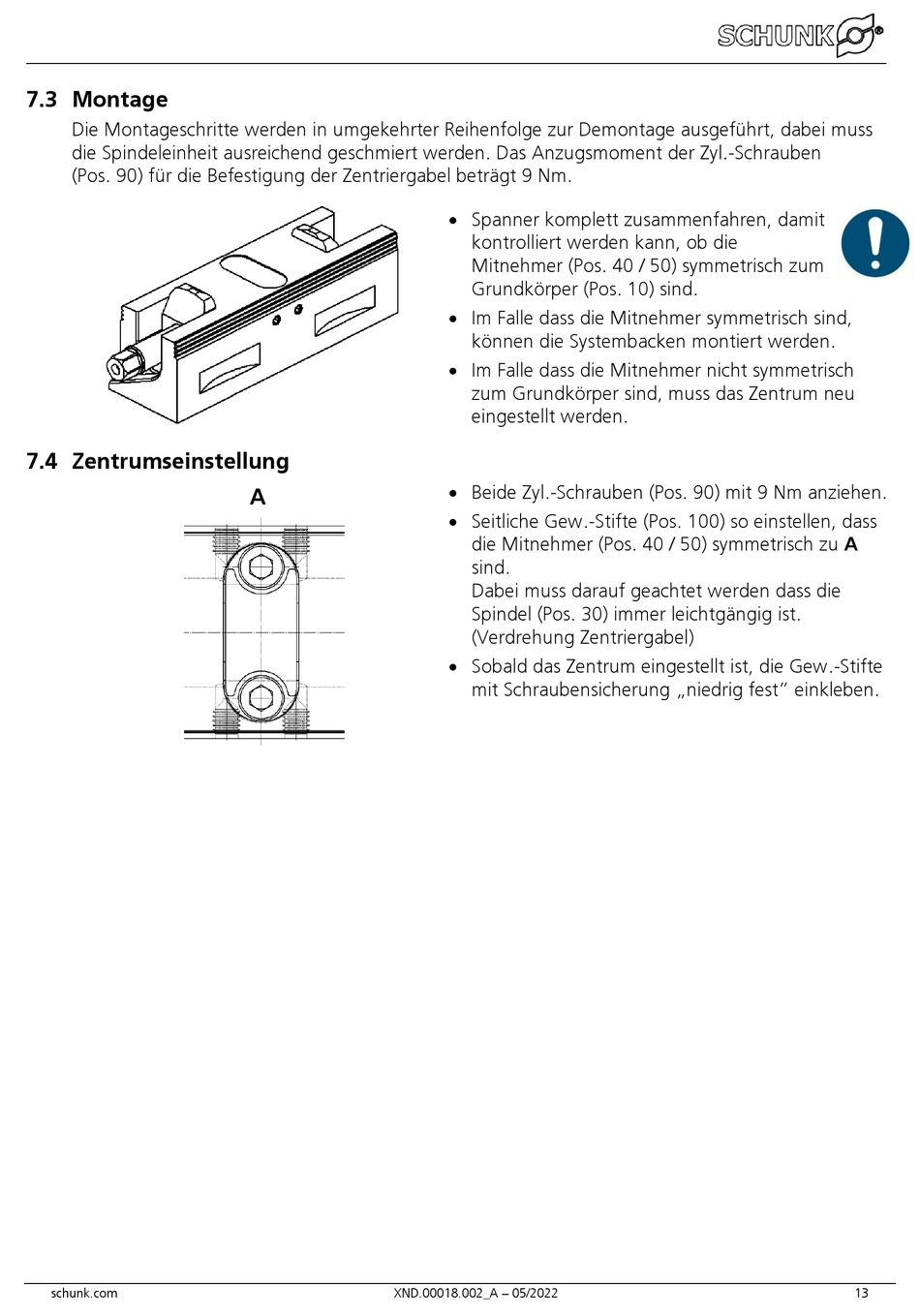

7.3 Montage
Die Montageschritte werden in umgekehrter Reihenfolge zur Demontage ausgeführt, dabei muss
die Spindeleinheit ausreichend geschmiert werden. Das Anzugsmoment der Zyl.-Schrauben
(Pos. 90) für die Befestigung der Zentriergabel beträgt 9 Nm.
7.4 Zentrumseinstellung
schunk.com
A
XND.00018.002_A – 05/2022
Spanner komplett zusammenfahren, damit
kontrolliert werden kann, ob die
Mitnehmer (Pos. 40 / 50) symmetrisch zum
Grundkörper (Pos. 10) sind.
Im Falle dass die Mitnehmer symmetrisch sind,
können die Systembacken montiert werden.
Im Falle dass die Mitnehmer nicht symmetrisch
zum Grundkörper sind, muss das Zentrum neu
eingestellt werden.
Beide Zyl.-Schrauben (Pos. 90) mit 9 Nm anziehen.
Seitliche Gew.-Stifte (Pos. 100) so einstellen, dass
die Mitnehmer (Pos. 40 / 50) symmetrisch zu A
sind.
Dabei muss darauf geachtet werden dass die
Spindel (Pos. 30) immer leichtgängig ist.
(Verdrehung Zentriergabel)
Sobald das Zentrum eingestellt ist, die Gew.-Stifte
mit Schraubensicherung „niedrig fest" einkleben.
