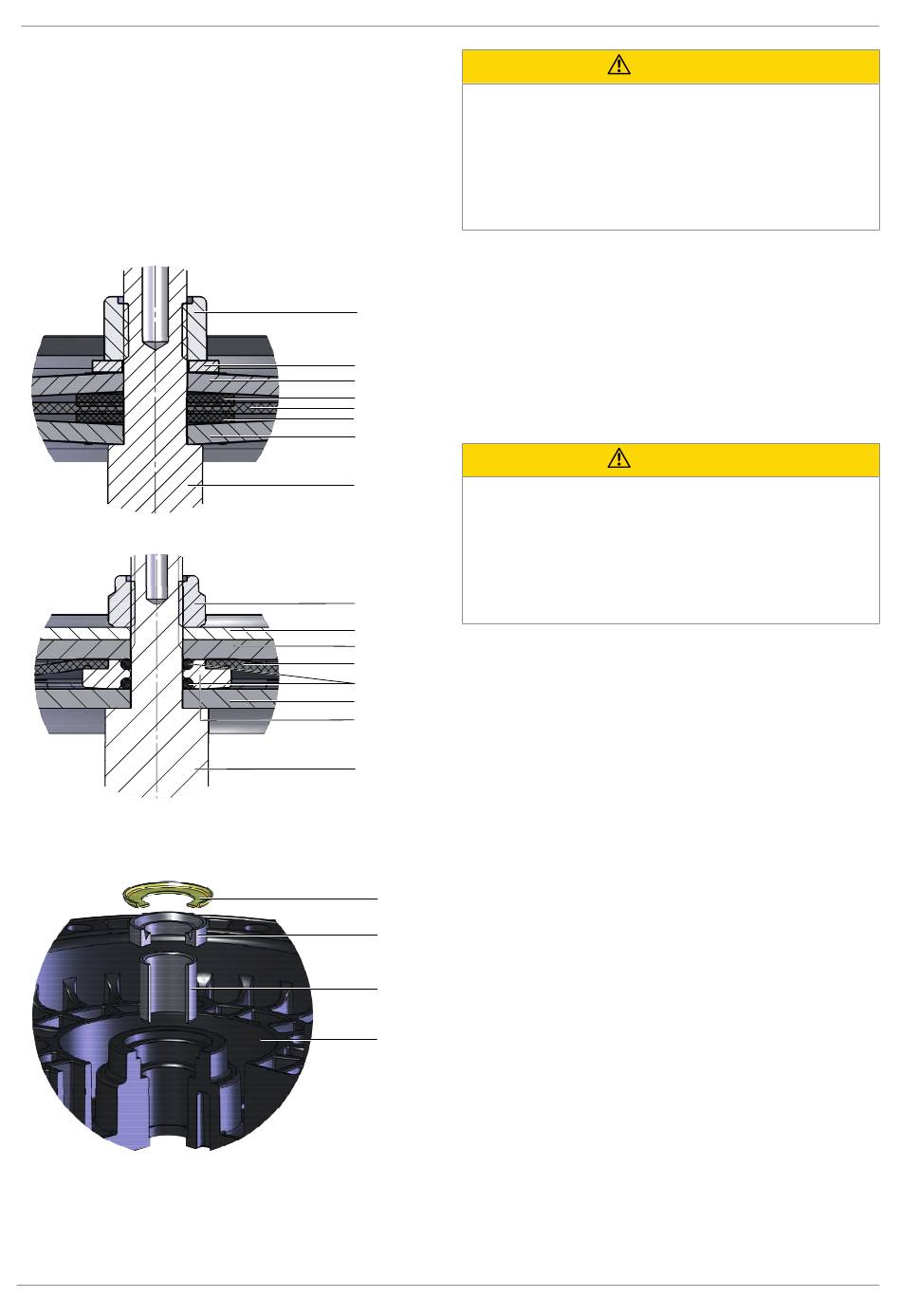

13. Neue Steuermembrane 14 mit Wölbung nach oben auf
den unteren Membranteller 6 einlegen.
14. Nur MG 25:
neue Dichtscheibe 27 auf Steuermenbrane 14 einlegen.
15. Oberen Membranteller 6 auf Antriebsspindel 15 stecken.
16. Scheibe 9 einlegen.
17. Neue Sechskantmutter 21 mit Gabelschlüssel SW22 fest-
ziehen (siehe Tabelle Anzugsdrehmomente Seite 10).
MG25
MG40_50
18. Führungsbuchse 17 mit Lippenring 4 und Sicherungs-
scheibe 52 entfernen.
www.gemu-group.com
Beschädigung der Buchsenführung im Antriebsunterteil 16
durch ungeeignetes Werkzeug!
▶ Beschädigte Buchsenführung kann ihre Funktion nicht
mehr erfüllen.
Führungsbuchse 17 aus Antriebsunterteil 16 nach oben
●
mit geeignetem Werkzeug, das die Buchsenführung nicht
beschädigt, herausdrücken.
Einbau:
19. Neue Führungsbuchse 17 in Antriebsunterteil 16 einpres-
sen.
21
20. Aufnahmebohrung im Antriebsunterteil 16 für Lippenring 4
fetten
21. Neuen Lippenring 4 in Antriebsunterteil 16 montieren und
9
fetten.
6
27
22. Neue Sicherungsscheibe 52 in Antriebsunterteil 16 ein-
14
27
pressen..
6
15
Beschädigung der Führungsbuchse 17 durch ungeeignetes
Werkzeug!
▶ Beschädigte Führungsbuchse 17 kann ihre Funktion nicht
mehr erfüllen.
Führungsbuchse 17 von oben in Antriebsunterteil 16 mit
●
geeignetem Werkzeug, das die Führungsbuchse 17 nicht
21
beschädigt, einpressen.
9
23. Antriebsspindel 15 fetten (GEMÜ empfiehlt MOLYCOTE
6
111 COMPOUND).
14
24. Steuermembraneinheit von Hand in Antriebsunterteil 16
27
6
von oben durch Führungsbuchse 17 einführen und nach
28
unten schieben bis Steuermembrane 14 auf Antriebsunter-
teil 16 aufliegt.
25. Auf Übereinstimmung der Lochbilder von Steuermembra-
15
ne 14 und Antriebsunterteil 16 achten.
26. Antrieb montieren wie in Kapitel 5.3, Punkte 1-9 beschrie-
ben.
52
4
17
16
9 / 11
