2 Sicherheitshinweise
Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen An-
lagenteilen können Gefahrenpotentiale entstehen, die durch
eine Gefahrenanalyse betrachtet werden müssen. Für die Er-
stellung der Gefahrenanalyse, die Einhaltung daraus resultie-
render Schutzmaßnahmen sowie die Einhaltung regionaler Si-
cherheitsbestimmungen ist der Betreiber verantwortlich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
- Gefährdung von Personen durch elektrische, mechanische
und chemische Einwirkungen.
- Gefährdung von Anlagen in der Umgebung.
- Versagen wichtiger Funktionen.
- Gefährdung der Umwelt durch Austreten gefährlicher Stoffe
bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
- Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und
Wartung auftreten können.
- Die ortsbezogenen Sicherheitsbestimmungen, für deren Ein-
haltung (auch seitens des hinzugezogenen Montageperso-
nals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackieren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zustän-
digen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien
beachten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ Verkaufsniederlassung nach-
fragen.
www.gemu-group.com
3 Produktbeschreibung

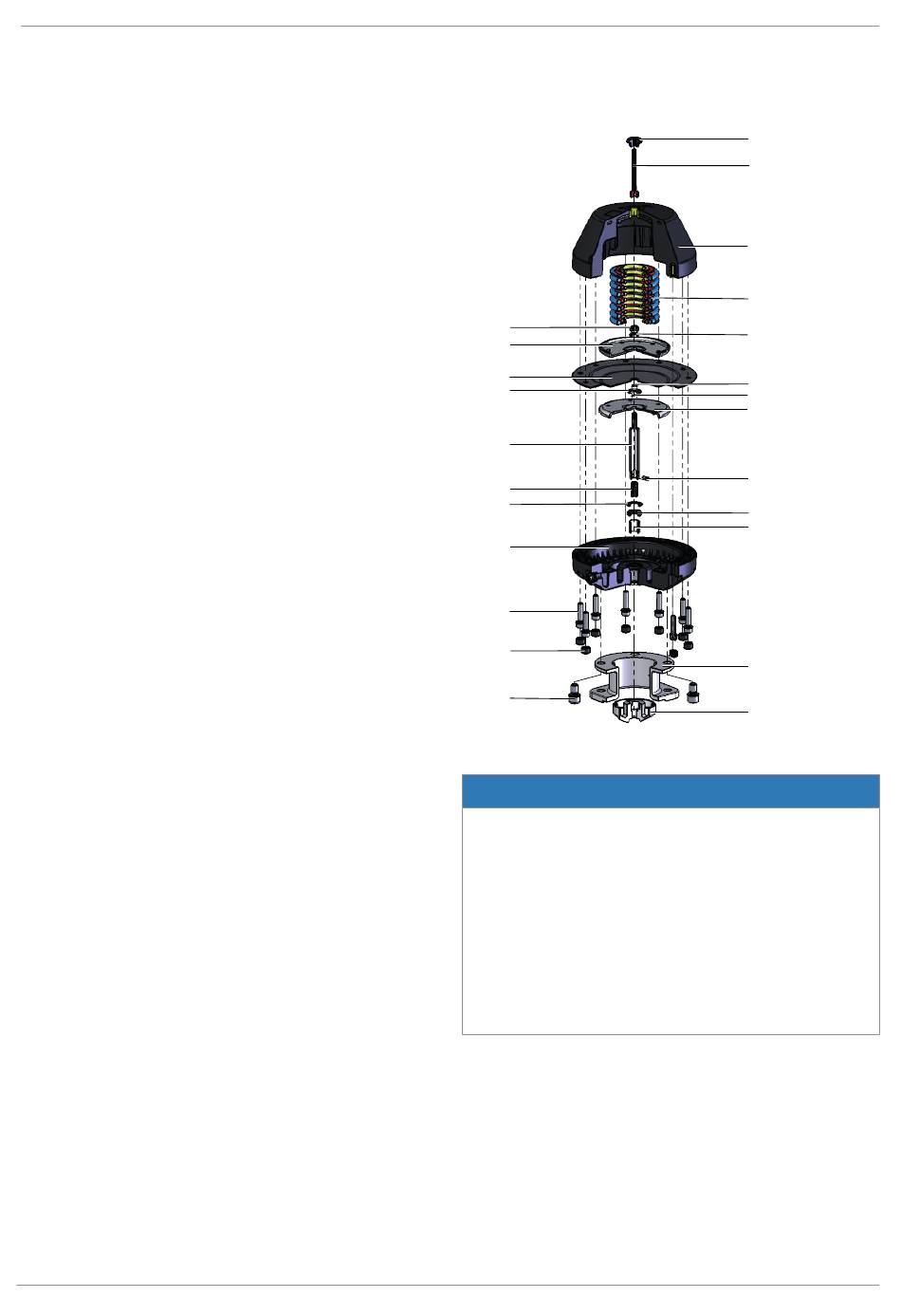

3.1 Explosionsdarstellung schematisch
21
6
14
28
15
31
52
16
12
29
38
Legende siehe Seite 6
▶ Je nach Antriebsgröße werden in der Steuermembranein-
heit Dichtscheiben oder O-Ringe verwendet. Die Steuer-
membraneinheit ist eine montierte Unterbaugruppe, be-
stehend aus Antriebsspindel 15 (inklusive Spannstift 30
und Verbindungsstück 31), Sechskantmutter 21, Scheibe
9, Membranteller 6, Steuermembrane 14, Distanzstück 28
und Dichtscheiben bzw. O-Ringe 27.
bei MG 25 werden 2 Dichtscheiben 27 eingesetzt, je eine
oberhalb und eine unterhalb der Steuermembrane.
bei MG 40 und MG 50 werden 2 O-Ringe 27 und ein Di-
stanzstück 28 eingesetzt.
5 / 11
3 Produktbeschreibung
SA2
SA1
10
7
9
27
27
6
30
4
17
36
3
HINWEIS
GEMÜ 687 SAK Stf 1
