5 Austausch der Ersatzteile
5 Austausch der Ersatzteile
21
6
14
28
15
31
52
16
12
29
38

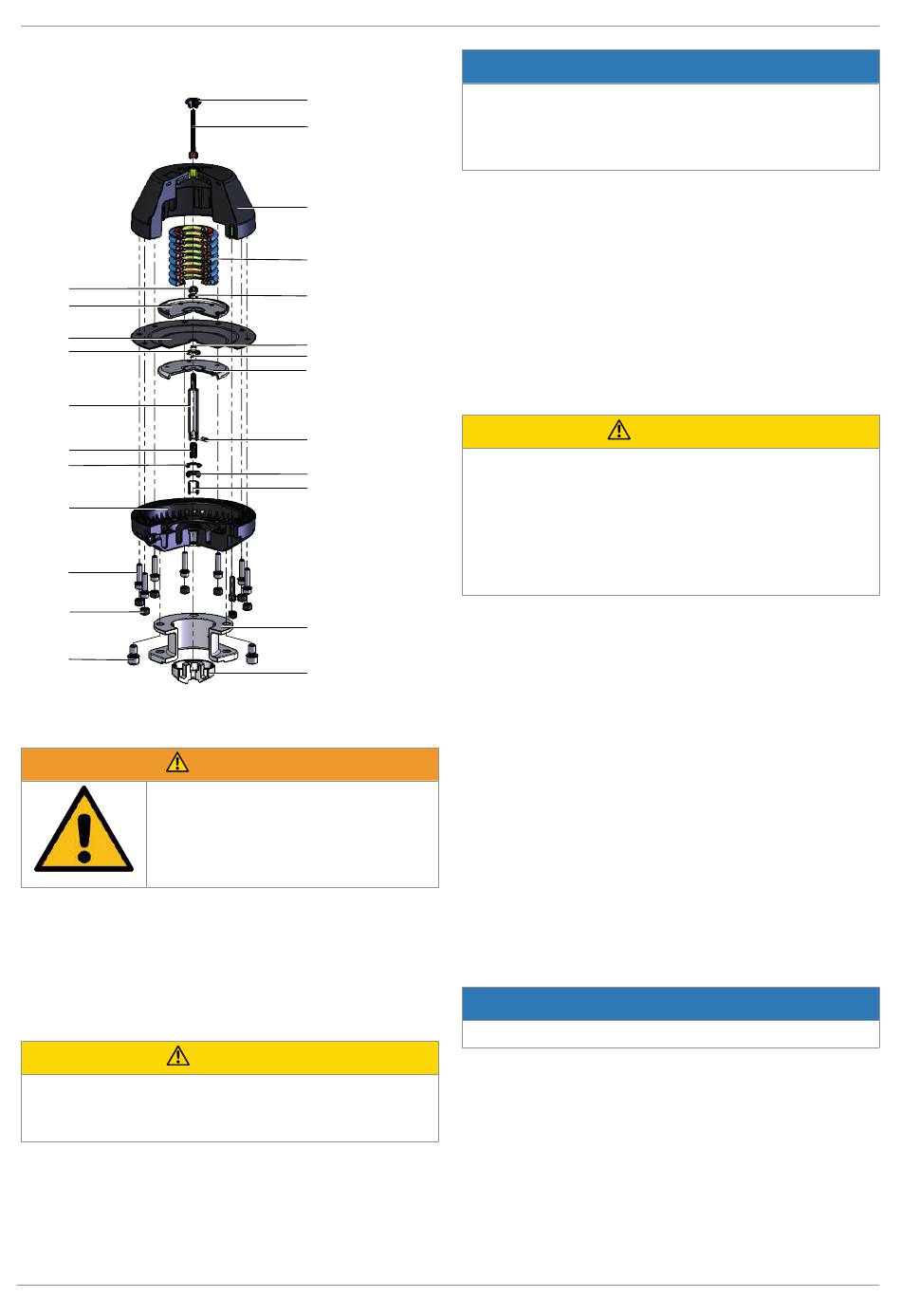

5.1 Demontage Antrieb
Antriebsoberteil 10 steht unter Feder-
druck!
▶ Gefahr von schwersten Verletzungen
oder Tod!
Antrieb nur unter Presse öffnen.
●
1. Antrieb von Steuermedium trennen.
Der Antrieb befindet sich in Geschlossen-Position.
2. Abdeckkappe SA2 entfernen.
3. Optische Stellungsanzeige SA1 entfernen.
4. Abdeckkappen 29 entfernen.
5. Antrieb in Presse einspannen.
Zu starker Pressdruck!
▶ Bruchgefahr des Antriebsoberteils 10!
Nur minimal nötigen Druck ausüben.
●
6. Kombischrauben 12 zwischen Antriebsoberteil 10 und An-
triebsunterteil 16 lösen und entfernen.
7. Pressdruck langsam wegnehmen.
8. Antriebsoberteil 10 entfernen.
9. Federpaket 7 entfernen.
GEMÜ 687 SAK Stf 1
SA2
SA1
10
7
9
27
27
6
30
4
17
36
3
WARNUNG
VORSICHT
▶ Nach Demontage alle Teile von Verschmutzungen reini-
gen (Teile dabei nicht beschädigen). Teile auf Beschädi-
gung prüfen, ggf. auswechseln (nur Originalteile von
GEMÜ verwenden).
5.2 Auswechseln der Ersatzteile
1. Antrieb demontieren wie in Kapitel 5.1, Punkte 1-9 be-
schrieben.
2. Steuermembraneinheit von Hand aus Antriebsunterteil 16
nach oben herausziehen. Die Steuermembraneinheit be-
steht aus Antriebsspindel 15 (inklusive Spannstift 30 und
Verbindungsstück 31), Sechskantmutter 21, Scheibe 9,
Membranteller 6, Steuermembrane 14, Distanzstück 28
und Dichtscheiben bzw. O-Ringe 27.
3. Antriebsspindel 15 fixieren.
Beschädigung der Antriebsspindel 15 durch ungeeignetes
Werkzeug!
▶ Beschädigte Antriebsspindel 15 kann ihre Funktion nicht
mehr erfüllen.
Antriebsspindel 15 in Schraubstock mit weichen Spann-
●
backen einspannen oder mit geeignetem Werkzeug, das
die Spindeloberfläche nicht beschädigt, festhalten.
4. Sechskantmutter 21 mit Gabelschlüssel SW22 entfernen.
5. Scheibe 9 entfernen.
6. Oberen Membranteller 6 entfernen.
Nur MG 25:
erste Dichtscheibe 27 entfernen.
7. Steuermembrane 14 entfernen.
8. Nur MG 25:
zweite Dichtscheibe 27 entfernen.
9. Nur MG 40 und MG 50:
Distanzstück 28 und beide O-Ringe 27 entfernen.
10. Unterer Membranteller 6 bleibt auf Antriebsspindel 15.
11. Nur MG 25:
neue Dichtscheiben 27 montieren
(siehe Abbildung Seite 6).
12. Nur MG 40 und MG 50:
neue O-Ringe 27 in Distanzstück 28 einlegen und auf An-
triebsspindel 15 montieren (siehe Abbildung Seite 6).
▶ Auf korrekte Einbaulage des Distanzstückes 28 achten!
8 / 11
HINWEIS
VORSICHT
HINWEIS
www.gemu-group.com
