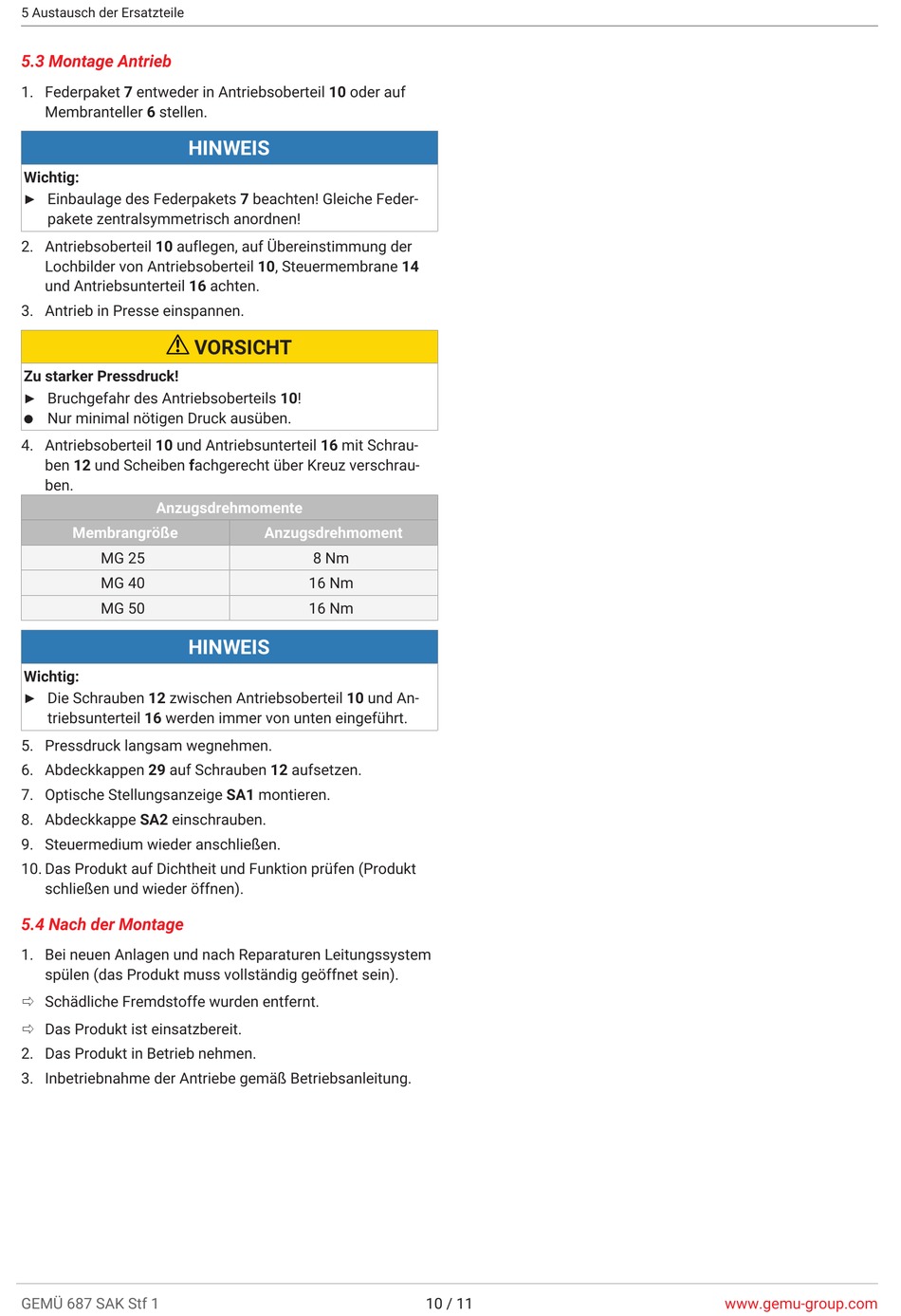

5 Austausch der Ersatzteile
5.3 Montage Antrieb
1. Federpaket 7 entweder in Antriebsoberteil 10 oder auf
Membranteller 6 stellen.
HINWEIS
Wichtig:
▶ Einbaulage des Federpakets 7 beachten! Gleiche Feder-
pakete zentralsymmetrisch anordnen!
2. Antriebsoberteil 10 auflegen, auf Übereinstimmung der
Lochbilder von Antriebsoberteil 10, Steuermembrane 14
und Antriebsunterteil 16 achten.
3. Antrieb in Presse einspannen.
Zu starker Pressdruck!
▶ Bruchgefahr des Antriebsoberteils 10!
Nur minimal nötigen Druck ausüben.
●
4. Antriebsoberteil 10 und Antriebsunterteil 16 mit Schrau-
ben 12 und Scheiben fachgerecht über Kreuz verschrau-
ben.
Anzugsdrehmomente
Membrangröße
MG 25
MG 40
MG 50
HINWEIS
Wichtig:
▶ Die Schrauben 12 zwischen Antriebsoberteil 10 und An-
triebsunterteil 16 werden immer von unten eingeführt.
5. Pressdruck langsam wegnehmen.
6. Abdeckkappen 29 auf Schrauben 12 aufsetzen.
7. Optische Stellungsanzeige SA1 montieren.
8. Abdeckkappe SA2 einschrauben.
9. Steuermedium wieder anschließen.
10. Das Produkt auf Dichtheit und Funktion prüfen (Produkt
schließen und wieder öffnen).
5.4 Nach der Montage
1. Bei neuen Anlagen und nach Reparaturen Leitungssystem
spülen (das Produkt muss vollständig geöffnet sein).
ð Schädliche Fremdstoffe wurden entfernt.
ð Das Produkt ist einsatzbereit.
2. Das Produkt in Betrieb nehmen.
3. Inbetriebnahme der Antriebe gemäß Betriebsanleitung.
GEMÜ 687 SAK Stf 1
VORSICHT
Anzugsdrehmoment
8 Nm
16 Nm
16 Nm
10 / 11
