6. Halten Sie die Zahnschabervorrichtung mit der Unterseite und der Klinge nach oben.
7. Ziehen Sie die beiden Sechskantschrauben mit dem 2,5-mm-Inbusschlüssel handfest an.
Die Klinge bleibt an Ort und Stelle, lässt sich aber mit etwas Kraft bewegen.
8. Setzen Sie die Zahnschabervorrichtung (mit der Klinge) in die Schaberhaltevorrichtung ein.
Dies bestätigt, dass die Klinge zentriert und parallel zur Schabefläche ist.

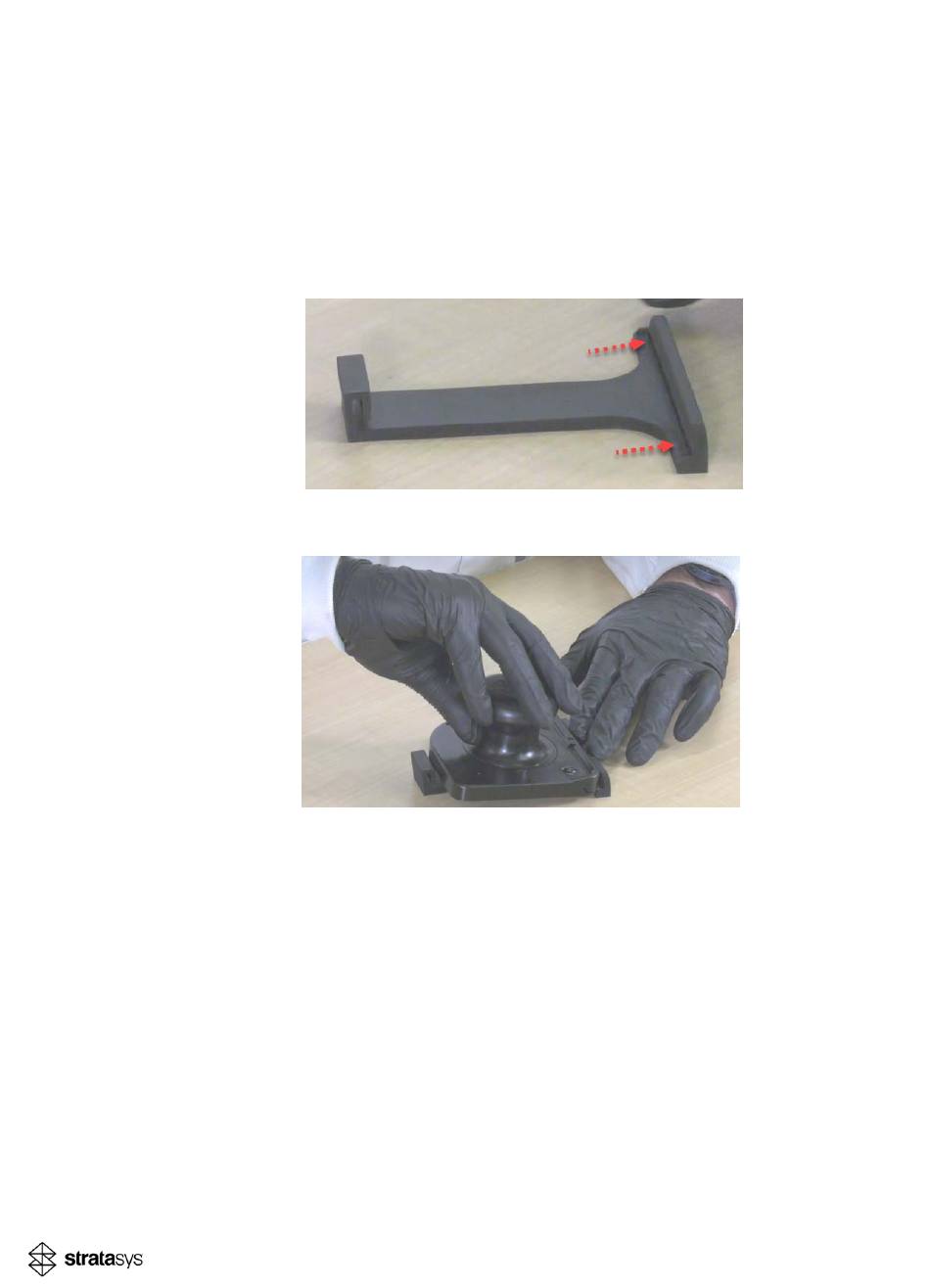

Abbildung 24: Schaber-Haltevorrichtung – Schaber-Befestigungskante
Abbildung 25: Platzieren Sie die Schabervorrichtung in der Schaberhaltevorrichtung
9. Zentrieren Sie die Klinge und drücken Sie die Klinge gegen die Schaberhaltevorrichtung,
um sicherzustellen, dass die Klinge sicher in der Schabervorrichtung sitzt, und drücken Sie
sie dann nach unten.
Die Schabervorrichtung rastet in der Schaberhaltevorrichtung ein.
10. Ziehen Sie die beiden Sechskantschrauben an der Unterseite der Zahnschabervorrichtung
mit dem 2,5-mm-Inbusschlüssel fest an.
11. Entfernen Sie die Zahnschabervorrichtung von der Schaberhaltevorrichtung und schieben
Sie sie über eine ebene Fläche, um sicherzustellen, dass die Klinge flach ist und die
Oberfläche nicht zerkratzt.
© Copyright 2024 Stratasys. Alle Rechte vorbehalten.
Grundlegende Aktionen des Benutzers
Seite 43
