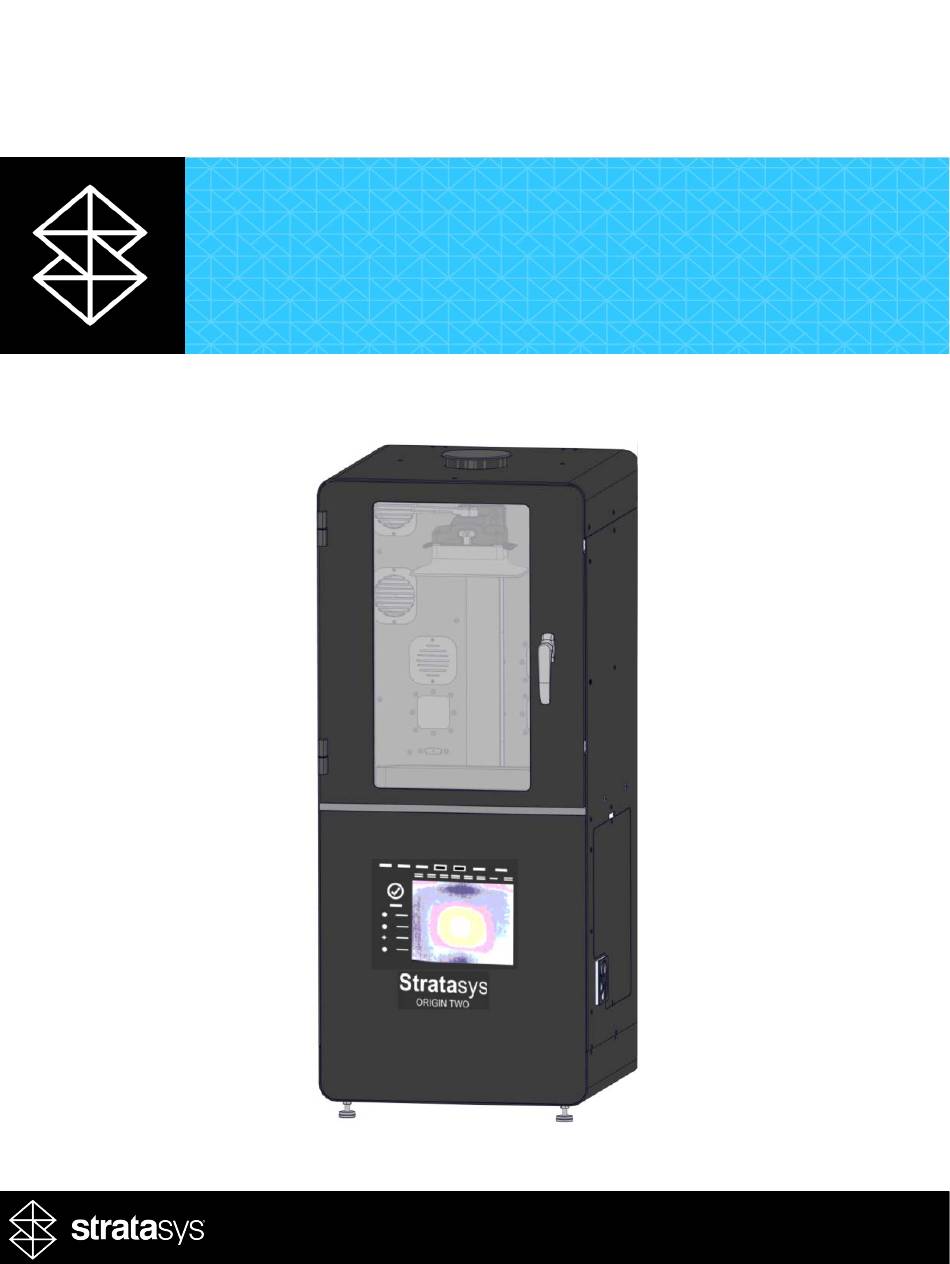

Bedienerhandbuch
®
Origin
Two
3D-Druckersystem
DOC-71000DE Rev. C

Werbung

loading

Verwandte Anleitungen für Stratasys Origin Two

Inhaltszusammenfassung für Stratasys Origin Two

  • Seite 1 Bedienerhandbuch ® Origin 3D-Druckersystem DOC-71000DE Rev. C...
  • Seite 2 Kopie dieses Urheberrechtshinweises enthalten. Verwendete Marken Stratasys, GrabCAD, GrabCAD Print, Origin Two und Origin Cure sind Marken von Stratasys und/oder Tochtergesellschaften oder verbundenen Unternehmen und können in bestimmten Ländern eingetragen sein. Alle anderen in diesem Buch genannten Produktnamen und Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.
  • Seite 3 übersetzte Version verwenden, nutzen Sie die englische Version für eine aktuelle Revision und Liste der Aktualisierungen. Zeitpunkt der Revision Beschreibung der Änderungen Freigabe April 2024 Erste Version September 2024 Aktualisieren des Abschnitts „Origin Local Hub“ Seite iii © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 4 Kundendienst und Softwaresupport ............12 Online-Ressourcen von Stratasys ..................13 3 Systemkomponenten ............ 16 Druckerübersicht ..................16 Hauptkomponenten......................16 Software ....................18 Firmware ........................... 18 Installieren von GrabCAD Print™ ..................18 Seite iv © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 5 Verbinden mit dem Origin Local Hub ................49 Administrator-Tools ......................49 6 Wartung................. 58 Übersicht ....................58 Neustart ....................58 Reinigung ....................58 Reinigen des Mittelplattenglases ..................58 Reinigen der Druckerkomponenten .................. 59 Plattformreinigung......................59 Seite v © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 6 (Material Safety Data Sheet, MSDS)............ 82 Symbol der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) ... 83 UK-Confomity-Assessed- (UKCA) Kennzeichnung ........ 83 Conformité Européenne (CE) – Kennzeichnung ........83 GrabCAD und DSGVO ................83 Seite vi © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 7 Die folgenden grundlegenden Sicherheitstipps sollen die Sicherheit bei der Installation, beim Betrieb und bei der Wartung der Stratasys-Geräte gewährleisten. Sie sollten nicht als umfassend betrachtet werden, wenn es um Sicherheit geht. Die Origin Two-Drucker wurden als sichere und zuverlässigeDrucker zur additiven Fertigung entwickelt. Der Zugriff auf bestimmte Bereiche des Druckers ist möglicherweise gefährlich.
  • Seite 8 Weitere Sicherheitsvorkehrungen und erforderliche PSA entnehmen Sie den entsprechenden Sicherheitsdatenblättern. Gefahrentypen Stratasys empfiehlt, dass alle Wartungen von qualifiziertem Personal durchgeführt werden. Alle Mitarbeiter, die am oder in der Nähe des Druckers arbeiten, sollten die Bedeutung der folgenden Gefahrenklassifizierungen in diesem Handbuch kennen.
  • Seite 9 Lesen Sie immer die Sicherheitshinweise und halten Sie sich daran, und achten Sie auf die folgenden Sicherheitsschilder, wenn Sie sie am Drucker sehen. Stratasys unternimmt alle Anstrengungen, um sicherzustellen, dass seine Drucker jederzeit sicher und zuverlässig sind. Möglicherweise müssen Sie zu irgendeinem Zeitpunkt auf Bereiche des Druckers zugreifen, bei denen Hochspannung, hohe Temperaturen oder sich bewegende Teile schwere Verletzungen verursachen können.
  • Seite 10 Stratasys Support Center behandelt werden. Risk of electric shock. Disconnect the power before servicing. WARNING: Near Power Electrical Note: Opening the rear panel should switch Hazards be performed by certified service personnel only. Seite 4 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 11 Mögliche Gefahrenbereiche Die folgenden Komponenten und Bereiche des Druckers sind als mögliche Sicherheitsgefahren markiert und können zu Systemausfall oder zu Problemen bei der Betriebssicherheit führen, falls die korrekten Sicherheitsverfahren nicht eingehalten werden. Seite 5 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 12 If the interlock switch does not function correctly, do not use the printer, and contact your service provider. Eingangsspannungsschalter Während der Standortvorbereitung stellt ein zertifizierter Stratasys-Techniker den Eingangsspannungsschalter ein. Achtung: Nehmen Sie keine Änderungen am Eingangsspannungsschalter vor. Das Einstellen einer falschen Spannung kann zu einer Beschädigung der Schaltkreise führen.
  • Seite 13 Ärmeln. Umgebungsanforderungen Tabelle 2: Voraussetzungen Artikel Beschreibung Allgemein Lichthärtende Materialien von den Materialpartnern des Stratasys- Materialien Ökosystems Maximales Teilevolumen 189 mm × 106 mm × 369 mm (7,44 in × 4,17 in × 14,52 in) (B × T × H) Merkmalsauflösung...
  • Seite 14 Beurteilen Sie das Ausmaß des Schadens. • Identifizieren Sie potenzielle Gefahren, entfernen Sie gegebenenfalls gefährliche Objekte, Komponenten usw. und evakuieren Sie Personen aus dem Bereich. • Rufen Sie bei schweren Unfällen den Rettungsdienst. Seite 8 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 15 Allgemeine Informationen 2 Druckereinrichtung und Support In diesem Kapitel werden die grundlegenden Schritte zum Einrichten des Origin Two beschrieben. Allgemeine Informationen Dieses Benutzerhandbuch beschreibt die Spezifikationen und relevanten Komponenten Ihres Druckers. Es werden empfohlene Verfahren erläutert, um sicherzustellen, dass Ihre Teile sicher und effizient gedruckt werden.
  • Seite 16 1. Aufkleber auf der Versandkiste: Suchen Sie nach der Lieferung des Druckers nach dem Aufkleber mit der Seriennummer auf der Versandkiste. 2. Druckertypenschild auf dem Drucker: Enthält die Seriennummer. Die Modellnummer und der Strombedarf des Druckers sind auch auf dem Typenschild angegeben. Seite 10 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 17 Elektriker durchgeführt werden. Dies gilt für sämtliche Anschlüsse, Kabel und die erforderliche Zugentlastung. Halten Sie alle anwendbaren lokalen und nationalen elektrischen Vorschriften ein. 1. Nehmen Sie das Stromkabel aus der Zubehörbox für Werkzeuge und Kabel. Seite 11 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 18 Kundendienst und Softwaresupport Falls bei Ihrem Drucker ein Problem auftritt, das in diesem Handbuch nicht behandelt wird, wenden Sie sich an den Kundensupport von Stratasys. Kontaktinformationen finden Sie auf der Stratasys-Website: https://support.stratasys.com/en/contact-us. Wenn Sie beim Kundendienst anrufen, sollten Sie immer die Hardware-Seriennummer Ihres Druckers (siehe „Identifizieren Ihres Druckers“...
  • Seite 19 Kundendienst und Softwaresupport Online-Ressourcen von Stratasys Stratasys möchte Sie dazu ermuntern, mehr über additive Technologien und Ihren Stratasys- Drucker zu erfahren. Auf unseren Online-Plattformen finden Sie eine Fülle von Informationen. Abonnieren Sie unseren Kunden-Newsletter für vierteljährliche Updates zu Wissen und Schulungen von Stratasys.
  • Seite 20 Anleitungsvideos zur Bedienung und Wartung von Stratasys-Druckern. Der Kanal enthält spezielle Wiedergabelisten für verschiedene Drucker und spezielle Themen wie Nachbearbeitung. Schauen Sie sich unbedingt diesen neuen Stratasys Academy-Kanal an und vergessen Sie nicht, ihn zu abonnieren! Abbildung 5: YouTube-Kanal der Stratasys Academy Seite 14 ©...
  • Seite 21 GrabCAD Community Das Portal Tutorial-Sektion der GrabCAD Community ist eine wertvolle Quelle für von Stratasys gesponserte und benutzergenerierte 3D-Drucktipps. Sie können im Portal auch 3D-bezogene Fragen stellen und kostenlose CAD-Dateien herunterladen. Abbildung 6: GrabCAD Community Seite 15 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 22 Druckerübersicht 3 Systemkomponenten In diesem Kapitel werden die Komponenten des Druckers Origin Two beschrieben. Informationen über vom Drucker zu verwendende Modellmaterialien und Düsen finden Sie ebenfalls in diesem Kapitel. Druckerübersicht Hauptkomponenten Warnhinweis: Schalten Sie das Gerät nicht ein, wenn die Rückwand nicht befestigt ist.
  • Seite 23 Druckerübersicht Tabelle 1: Vorderansicht – Systemkomponenten Beschreibung Tür and interlock switch Abzugsgitter Linearantrieb Harzplattform (separat geliefert) Bedienfeld Hebel (geschlossene Stellung) Bauarm Bauplattform Abbildung 2: Rückansicht – Systemkomponenten Seite 17 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 24 Wählen Sie für Origin Local die Option Origin TwoLocal aus und geben Sie die IP-Adresse oder die Webadresse des Origin Local Hub ein. 3. Wenn ein neues Konto erstellt wurde, wenden Sie sich bitte an Ihren Stratasys-Vertreter, um die Registrierung abzuschließen.
  • Seite 25 Abbildung 1: Touchscreen-Übersicht Schaltflächen für Druckerstatus „Tür öffnen“ und „Plattform lösen“ Zusätzliche Bildschirme Wenn die mitgelieferten Schließstangen installiert sind und der Drucker aktiv druckt, verhindern die Systemschlösser das Entriegeln der Tür. Seite 19 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 26 Abbildung 2: Bildschirm „Druck auswählen“ Start-Taste Druckjob Systemeinstellungen Durch Tippen auf System wird der Bildschirm mit den Systemeinstellungen mit allgemeinen Systemspezifikationen und Systemdienstprogrammen angezeigt, z. B.: • Kammerlichtsteuerung • Projektorsteuerung • Heizungssteuerung Seite 20 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 27 Wenn Sie auf Testmuster projizieren tippen, wird ein Testmuster angezeigt, mit dem • der Fokus des Projektors überprüft werden kann. • Druckheizung: Mit den Schiebereglern können Sie die Heizeinstellungen für die Kammerheizung sowie die Mittelplatten-Glasheizung anpassen. Seite 21 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 28 UV-Quelle: Durch Tippen auf UV-Quelle wird die Temperatur der LED-Leuchte des Projektors angezeigt. Sie zeigt zudem auch die Messwerte des internen Lichtsensors an. • Heizung: Durch Tippen auf Heizung wird die gemessene Temperatur der Baukammer und des Mittelplattenglases angezeigt. Seite 22 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 29 Übersicht Anzeigen der Druckjob-Informationen Abbildung 5: Druckjob-Informationsfeld Druckstatusanzeige • Leerlauf Abbildung 6: Druckstatusanzeige - Leerlauf Seite 23 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 30 • Druckstatus Abbildung 7: Druckstatusanzeige - Druckt Netzwerkkonfiguration Jeder Origin Two-Drucker hat spezifische Anforderungen an die Netzwerkkonfiguration, die erfüllt werden müssen, um die Druckerfunktionalität sicherzustellen. Bitte schlagen Sie im Origin-Leitfaden zur Standortvorbereitung nach. Statische IP-Konfiguration Eine statische IP-Adresse kann für Ihre Origin-Netzwerkkonfiguration verwendet werden.
  • Seite 31 Registerkarte „Netzwerk“ und tippen Sie auf Statische IP. Abbildung 8: Tippen Sie auf „Statische IP“ 2. Geben Sie die Statische IP-Adresse, das Router-Präfix und die Gateway-Informationen ein. Abbildung 9: Einrichtung einer statischen IP Seite 25 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 32 Abbildung 10: Tippen Sie auf „Bestätigen“ 4. Tippen Sie nach Eingabe der statischen IP-Informationen auf Aktivieren, um die neue Netzwerkkonfiguration zu aktivieren. Die Zuweisung der statischen IP-Adresse ist nun abgeschlossen. Abbildung 11: Tippen Sie auf „Aktivieren“ Seite 26 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 33 Grundlegende Aktionen des Benutzers 5 Druckerbetrieb In diesem Kapitel werden die grundlegenden Schritte zum Betreiben des Origin Two-Druckers beschrieben. Grundlegende Aktionen des Benutzers Einschalten des Druckers So schalten Sie den Drucker EIN: 1. Vergewissern Sie sich, dass die Strom- und Ethernetkabel angeschlossen sind.
  • Seite 34 Wenn Ihr Drucker mehrere Stunden ausgeschaltet war, warten Sie 20–30 Minuten, bis der Drucker eine Netzwerkverbindung hergestellt hat. Abbildung 3: Meldung auf dem Startbildschirm (Fehler) 5. Wenden Sie sich an den Stratasys-Support, wenn Netzwerkprobleme bestehen bleiben oder der Bildschirm eine andere Meldung anzeigt. Seite 28...
  • Seite 35 Die Bauplattform ist sauber und glatt. Verwenden Sie nach Möglichkeit Aceton, um die Bauplattform zu reinigen. • Mittelplattenglas und Mittelplattenmagnete wurden gereinigt. • Die Plattformplatte ist frei von Falten oder Defekten. Seite 29 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 36 Glasfenster zu vermeiden. Der Haftmagnet rastet automatisch ein. Durch Tippen auf Plattform lösen auf dem Touchscreen kann die Plattform an ihren sicheren Standort angepasst werden. Die Magnetverriegelungen lösen sich und rasten nach fünf Sekunden Seite 30 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 37 Sie sich, dass jede Ecke fest eingerastet ist. b. Drücken Sie fest auf jede Ecke der Plattform (eine nach der anderen) und stellen Sie sicher, dass sich die Plattform nicht bewegt oder wackelt. Abbildung 6: Installiertes Fach Seite 31 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 38 Erforderliche Werkzeuge • Schaber mit 4-Zoll-Klinge (100 mm) • Schutzbrille • Schnittfester Handschuh • Schnittfeste Hülle • Nitril-Handschuhe • Reinigungstuch • Aceton Abbildung 7: Schaber zur Teileentfernung Abbildung 8: Schnittfester Handschuh Seite 32 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 39 Uhrzeigersinn in die geöffnete Position (nach rechts) drehen und dann die Bauplattform vom Bauarm wegschieben. Abbildung 9: Entfernen der Bauplattform vom Drucker 7. Platzieren Sie die Bauplattform mit den daran befestigten Teilen an der Plattform. Seite 33 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 40 Schieben Sie den Schaber immer von sich weg. Abbildung 11: Nach zunehmendem Druck wird das Teil von der Bauplattform entfernt 10. Wischen Sie die Bauplattform mit einem Reinigungstuch und Aceton sauber. Seite 34 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 41 Sie die Klinge mit einer Zange vom Schaber. Warnung: Gefahr durch scharfe Gegenstände Das Richten der Schaberklinge auf Körperteile kann zu Verletzungen führen. Tragen Sie beim Umgang mit dem Schaber geeignete persönliche Schutzausrüstung, um Schnittverletzungen zu vermeiden. Seite 35 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 42 Bauplattform mit folgenden Vorteilen: • Stellt sicher, dass die Klinge die Beschichtung der Bauplattform nicht zerkratzt oder abblättert. • Erzielt einen optimalen Klingenansatz für die beste Modellentfernung und schützt gleichzeitig die Beschichtung der Bauplattform. Seite 36 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 43 Teileentfernung von der Bauplattform erforderlichen Kräfte erheblich reduziert. Die Bauplattform mit geringer Haftung ist für die Verwendung mit biokompatiblen Origin DM200- und Keystone-Materialien konzipiert. Abbildung 15: Bauplattform mit geringer Haftung Seite 37 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 44 1. Setzen Sie eine Schutzbrille auf. 2. Handschuhe aus PVC oder Nitril. 3. Stellen Sie eine Plattform unter die Bauplattform, um ein Tropfen zu verhindern. 4. Entfernen Sie die Bauplattform vom Bauarm. Seite 38 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 45 7. Reinigen Sie die Bauplattform mit einem sauberen Tuch und Isopropanol. 8. Platzieren Sie die Bauplattform in der Vorrichtung zum Entfernen von Dentalteilen. Abbildung 18: Einsetzen der Bauplattform in die Teileentnahmevorrichtung Seite 39 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 46 Halten Sie Ihren freien Arm am Griff der Vorrichtung zum Entfernen von Dentalteilen, damit er der Klinge nicht im Weg ist. Abbildung 20: Festhalten des Griffs der Teileentfernungsvorrichtung und der Schabervorrichtung Seite 40 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 47 Um Schäden an der Beschichtung der Bauplattform zu vermeiden, verwenden Sie nur von Stratasys bereitgestellte Klingen. Abbildung 21: Ersatzwerkzeuge für Schabervorrichtungsklingen Tabelle 2: Ersatzklinge, Inbusschlüssel und Zahnschabervorrichtung Beschreibung Ersatzklinge Innensechskantschlüssel 2,5 mm Zahnschaber-Vorrichtung (und Schaber-Haltevorrichtung) Seite 41 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 48 5. Drücken Sie das Klingenhalteende der Zahnschabervorrichtung fest gegen die Klinge und schieben Sie die Klinge, um sicherzustellen, dass sie horizontal in der Schabervorrichtung zentriert ist. Abbildung 23: Horizontale Zentrierung der Klinge Seite 42 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 49 2,5-mm-Inbusschlüssel fest an. 11. Entfernen Sie die Zahnschabervorrichtung von der Schaberhaltevorrichtung und schieben Sie sie über eine ebene Fläche, um sicherzustellen, dass die Klinge flach ist und die Oberfläche nicht zerkratzt. Seite 43 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 50 1. Legen Sie die Teile für Origin Cure in das Aushärtungsgerät. 2. Wählen Sie in der Origin Cure-Benutzeroberfläche das spezifische Materialprofil aus. 3. Führen Sie das Programm aus, bis es vollständig ausgehärtet ist. Seite 44 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 51 3. Gießen Sie das restliche Harz durch einen 190-µm-Farbfilter und in einen kleinen Plastikbehälter. Siehe Abbildung Abbildung 27: Leere Harzplattform 4. Gießen Sie das gefilterte Harz mit einem Trichter zurück in den Originalbehälter. Seite 45 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 52 Machen Sie nur weiter, wenn Sie Schutzhandschuhe tragen. Abbildung 28: Teile mit IPA reinigen 2. Wiederholen Sie diesen Vorgang, bis das gesamte Harz von der Bauplattform und von der Druckplattform entfernt wurde. Abbildung 29: Gereinigte Bauplattform und Druckplattform Seite 46 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 53 Tabelle 3: Rear view—Power switch and back components Description 1 Ethernet port 2 ProAero control cable connector 3 USB port 4 Power switch 5 Inlet fuse 6 Power cable connection 7 Input voltage switch Seite 47 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 54 Der Netzwerk-Switch muss nicht mit dem Internet verbunden sein, da die Geräte nur lokal kommunizieren. Die IT-Experten der Anlage bevorzugen möglicherweise, dass sich der Origin Local Hub in einem separaten Air-Gap-Netzwerk befindet, statt im gemeinsam genutzten LAN der Einrichtung. Seite 48 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 55 Hochladen einer OpenAM™ für eine P3-Lizenzdatei. Abbildung 32: Registerkarte „Startseite“ Admin-Konsole Die Local Hub-Admin-Konsole enthält Abschnitte zum Sichern von Local Hub-Dateien, zum Ändern von Systemeinstellungen und zum Aktualisieren der Hub-Firmware. Seite 49 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 56 Öffnen Sie den Browser und navigieren Sie zu http://<Tatsächliche IP-Adresse von Origin Local Hub>:8080 (z. B.: http://192.168.1.20:8080). • Klicken Sie auf der Startseite auf der Registerkarte Administrator-Tools auf Hub- Administrator starten. Abbildung 33: Local Hub-Admin-Konsole Seite 50 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 57 ORIGIN LOCAL HUB 2. Klicken Sie auf der Registerkarte Einstellungen im Abschnitt Zertifikate auf Zertifikat mithilfe des CSR-Assistenten einrichten. Abbildung 34: Einstellungen – Local Hub-Administrator Seite 51 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 58 4. Überprüfen Sie wie folgt, ob das signierte Zertifikat erfolgreich hochgeladen wurde: • Bei Erfolg wird der Hauptbildschirm Einstellungen angezeigt. • Wenn dies nicht gelingt, wird weiterhin die CSR-Assistent -Seite angezeigt. Seite 52 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 59 Öffnen Sie den Browser und navigieren Sie zu http://<Tatsächliche IP-Adresse von Origin Local Hub>:8080 (z. B.: http://192.168.1.20:8080). • Klicken Sie auf der Startseite auf der Registerkarte Administrator-Tools auf Hub- Administrator starten. Seite 53 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 60 Origin Local Hub>:8080 (z. B.: http://192.168.1.20:8080). Klicken Sie auf der Startseite auf der Registerkarte Administrator-Tools auf Hub- • Administrator starten. 2. Suchen Sie auf der Registerkarte Backup die Zeile mit der gewünschten Sicherungsdatei. Seite 54 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 61 2. Führen Sie einen der folgenden Schritte aus, um die Local Hub-Admin-Konsole zu starten • Öffnen Sie den Browser und navigieren Sie zu http://<Tatsächliche IP-Adresse von Origin Local Hub>:8080 (z. B.: http://192.168.1.20:8080). Seite 55 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 62 Die Registerkarte Drucker zeigt eine Liste der Drucker, die mit dem Origin Local Hub verbunden sind, und deren Status an. 1. Durch Klicken auf den Druckernamen werden erweiterte Druckereinstellungen angezeigt. Hinweis: Ändern Sie diese Einstellungen nur unter Anleitung Ihres regionalen Support-Centers. Seite 56 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 63 2. Wählen Sie eine neue Version aus, die von Ihrem regionalen Support-Center bereitgestellt wird. Registerkarte „Projektoren“ Projektorkalibrierungsdateien können für neue oder kompromittierte Projektoren hochgeladen werden. Tags Firmware-Tags können erstellt werden, um separate Firmware-Versionen auf verschiedenen Druckern auszuführen. Seite 57 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 64 Origin Two-Drucker durchzuführen sind. Übersicht Origin Two wurde entwickelt, um die Notwendigkeit einer häufigen Wartung oder eines Austausch von Verbrauchsmaterialien zu reduzieren. Dieser Abschnitt hilft Ihnen dabei, Situationen zu erkennen und zu planen, in denen ein Drucker möglicherweise eine vom Bediener durchgeführte Wartung erfordert.
  • Seite 65 2. Handschuhe aus PVC oder Nitril. 3. Verwenden Sie eine Spielkarte oder einen ähnlichen dünnen, biegbaren Gegenstand, um eine Ecke des ausgehärteten Bildes anzuheben. 4. Entfernen Sie das ausgehärtete Bild von der Plattform. Seite 59 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 66 1. Suchen Sie den Lüfterfilter auf der Rückseite des Druckers. Abbildung 1: Lüfterfilter Die Lüfterfilter werden von der Lüfterfilterabdeckung festgehalten. Die Lüfterfilterabdeckung ist auf beiden Seiten mit einem Clip an der Rückseite befestigt. Seite 60 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 67 3. Clean under tap water then dry, or rrsetzen Sie den alten Filter durch einen neuen Filter aus der Zubehörbox. 4. Verwenden Sie vor der Installation des Ersatzfilters ein Feuchttuch, um Staub und Schmutz von der Lüfterfilterabdeckung zu entfernen. Abbildung 3: Ersatzlüfterfilter Seite 61 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 68 Elektromagnete ziehen die Harzplattform mit einer Kraft an die Mittelplatte, die dazu führen kann, dass die Finger zwischen der Harzplattform und der Mittelplatte eingeklemmt werden. Verwenden Sie beim Bewegen der Harzplattform auf der Mittelplatte immer die integrierten Griffe. Seite 62 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 69 Kugelgewindespindel auf. Plattform-Wartung Ersetzen von Plattformplatten Häufigkeit Bei Bedarf ersetzen. Darüber hinaus empfiehlt Stratasys, die Plattformplatten auszutauschen, wenn von einem dunklen Material zu einem hellen Material gewechselt wird oder wenn von einem Industriematerial zu einem medizinischen Material gewechselt wird. Erforderliche Werkzeuge •...
  • Seite 70 Längerer Kontakt mit Lösungsmitteln kann zu Hautreizungen führen. Machen Sie nur weiter, wenn Sie Schutzhandschuhe tragen. 1. Entfernen Sie mit einem 5-mm-Sechskant-Schrauber mit T-Griff für 6 Nm 8 Schrauben von der Unterseite der Plattform. Abbildung 6: Plattform und Werkzeuge Seite 64 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 71 Gewindeloch auf beiden Seiten der Plattform einführen und den Boden der Plattform aus der Plattform herausheben. Abbildung 7: Plattformboden entfernen 3. Entfernen Sie die beiden schwarzen Plattformdichtungen und die Plattformplatte aus der Plattform. Abbildung 8: Plattformdichtungen und Plattformplatten entfernen Seite 65 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 72 Behandeln Sie die Dichtungen pro Reinigung nicht länger als 30 Sekunden in einem IPA-Ultraschallbad. Achtung: Verwenden Sie kein Aceton, um den Boden der Plattform zu reinigen. Dies kann zur Beschädigung der O-Ringe führen. Seite 66 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 73 11. Setzen Sie nach dem gründlichen Trocknen eine saubere Dichtung in die Oberseite der Plattform ein. Stellen Sie sicher, dass alle Stifte durch die Dichtungslöcher gesteckt sind und die Dichtung flach aufliegt. Abbildung 11: Dichtung auf der Plattform Seite 67 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 74 14. Legen Sie den Boden der Plattform auf die Platte und drücken Sie sie leicht nach unten. Achtung: Entfernen Sie die Rändelschraube, bevor die Plattformschrauben festgezogen werden, um Behinderungen zwischen der Rändelschraube und dem Plattformboden vorzubeugen. Seite 68 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 75 16. Setzen Sie die 8 Plattformschrauben in den Plattformboden ein. Abbildung 15: Plattformschrauben in Plattformboden eingesetzt 17. Mit dem 6-Nm-Drehmomentschrauber die 8 Schrauben sternförmig anziehen, bis die Schraubenköpfe bündig mit dem Plattformboden abschließen. Abbildung 16: Schrauben festziehen Seite 69 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 76 19. Wenn alle acht Schrauben handfest angezogen sind, verwenden Sie den 6-Nm- Drehmomentschrauber, um ebenfalls sternförmig alle Schrauben mit 6 Nm festzuziehen. 20. Wiederholen Sie zweimal das Anziehen aller Schrauben mit 6 Nm, dieses Mal in einem kreisförmigen Muster. Seite 70 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 77 Hilfe Wenn Sie Probleme mit dem Drucker oder Material haben, das nicht in diesem Bedienerhandbuch beschrieben wird, oder wenn Sie Ersatzteile bestellen müssen, wenden Sie sich an den Kundendienst in Ihrer Region. Kontaktinformationen finden Sie auf der Stratasys- Website: http://www.stratasys.com/customer-support/contact-customer-support.
  • Seite 78 Teile haften nicht an der Wenden Sie sich an den Kundensupport, um die Kalibrierungen Bauplattform der ersten Schicht des Bauarms und der Bauplattform neu zu kalibrieren. Kontaktinformationen finden Sie auf der Stratasys- Website: https://support.stratasys.com/de/contact-us. Seite 72 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 79 Bauplattform in der Harzplattform feststeckt und nicht in der Lage ist, in ihre Ausgangsposition zurückzukehren. Vorgehensweise 1. Wenden Sie sich an den Stratasys-Kundensupport, um den Entwicklungsmodus des Druckers zu aktivieren. 2. Starten Sie den Drucker neu, indem Sie die Netzschalter auf der Rückseite des Druckers verwenden.
  • Seite 80 0,8 s mit den Befüllungs-Steuerungen tippen. 7. Wiederholen Sie den Entleerungs- und Befüllungsvorgang dreimal. 8. Tippen Sie nach dreimaligem Befüllen und Entleeren auf AGGRESSIV bei den Steuerungen für Trennung erzwingen. 9. Starten Sie den Drucker neu. Seite 74 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 81 Sie die Plattform. 11. Wenn die Bauplattform nicht in seine Ausgangsposition zurückkehrt, wiederholen Sie den Vorgang. 12. Wenden Sie sich an den Stratasys-Kundensupport, um den Entwicklungsmodus des Druckers zu deaktivieren. Lösungen für Probleme mit der Haftung der ersten Schicht Problem: Das Teil haftet nicht an der Bauplattform oder das Teil löst sich mitten im Druck...
  • Seite 82 Projektor im Bereich von 5,25 mW/cm und 5,45 mW/cm am Mittelpunkt befindet. Wenden Sie sich an einen Stratasys-Vertreter, um das richtige Verfahren zum Messen und Einstellen der Projektorstrahlung zu erfahren. Lösungen für Haftungsprobleme im Übergangsbereich Problem: Die erste Schicht haftet an der Plattform, aber der Übergangsbereich haftet nicht an der ersten Schicht.
  • Seite 83 Projektor im Bereich von 5,25 mW/cm und 5,45 mW/cm am Mittelpunkt befindet. Wenden Sie sich an einen Stratasys-Vertreter, um Informationen zum Verfahren zum Messen und Anpassen der Projektorstrahlung zu erfahren. Lösungen für ungewollte Materialschichtlinien auf Teilen Problem: Gedruckte Teile weisen unerwünschte Materialschichtlinien auf.
  • Seite 84 Materialschichtlinien verursachen kann, wenn die Belichtungsdauer des Projektors die zusätzliche Dicke vollständig aushärten kann. Wenn die Belichtungsdauer des Projektors die zusätzliche Dicke nicht vollständig aushärten kann, kann es zu einer vollständigen oder teilweisen Delamination kommen. Seite 78 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 85 In diesem Fall bleibt die Trennkraft während des gesamten Baujobs ziemlich konstant. Bei zu hohen Trennkräften auf der ersten Schicht kann sich die Schicht von der vorherigen Schicht lösen oder delaminieren. Seite 79 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 86 Projektors die zusätzliche Dicke nicht vollständig aushärten kann, kann es zu einer vollständigen oder teilweisen Delamination kommen. • Lösung: Untersuchen Sie die Plattform auf feste Rückstände und filtern Sie mögliche gefundene Harzrückstände. Seite 80 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 87 Funkstörungen führen. In diesem Fall muss der Benutzer entsprechende Maßnahmen ergreifen. Flicker Test Compliance The Origin Two printers do not comply with the Flicker test IEC 61000-3-3 when the printers operate above 220 VAC with the heaters on. FCC Klasse A Erklärung (USA) Dieses Gerät wurde getestet und hält die in Abschnitt 15 der FCC-Richtlinien...
  • Seite 88 Dieses digitale Gerät überschreitet nicht die Grenzwerte der Klasse A für Funkstörstrahlungen, die in den Funkstörungsrichtlinien der kanadischen DOC-Behörde festgelegt sind. Materialsicherheitsdatenblätter (Material Safety Data Sheet, MSDS) Aktuelle Sicherheitsdatenblätter für Druckermaterialien erhalten Sie auf der Stratasys-Website unter http://stratasys.com/materials/material-safety-data-sheets. Seite 82 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 89 Dieses europäische Konformitätszeichen zeigt an, dass der Drucker den europäischen Gesundheits-, Sicherheits- und Umweltschutzstandards entspricht. GrabCAD und DSGVO GrabCAD entspricht der Datenschutz-Grundverordnung der Europäischen Union. Bei Fragen wenden Sie sich bitte an support@grabcad.com. Seite 83 © Copyright 2024 Stratasys. Alle Rechte vorbehalten.
  • Seite 90 _____ c-support@stratasys.com Copyright © 2024 Stratasys Ltd. Alle Rechte vorbehalten. DOC-71000DE Rev. C...
