3 Produktbeschreibung
Elektronischer Differenz-
druck
Messsystem
8
•
Dichte
•
Trennschicht
•
Füllstand dichtekompensiert
Der IPT-2x Secondary Device wird mit einem geeigneten Sensor aus
derselben Geräteserie zu einer elektronischen Differenzdruckmes-
sung kombiniert. Die Differenzdruckmessung besteht dann aus dem
Primary Device und dem Secondary Device.
Information:
Die Sensor-Ausführungen "Relativdruck klimakompensiert" sowie
"Zweikammergehäuse" sind zum Anschluss eines Secondary De-
vices nicht geeignet.

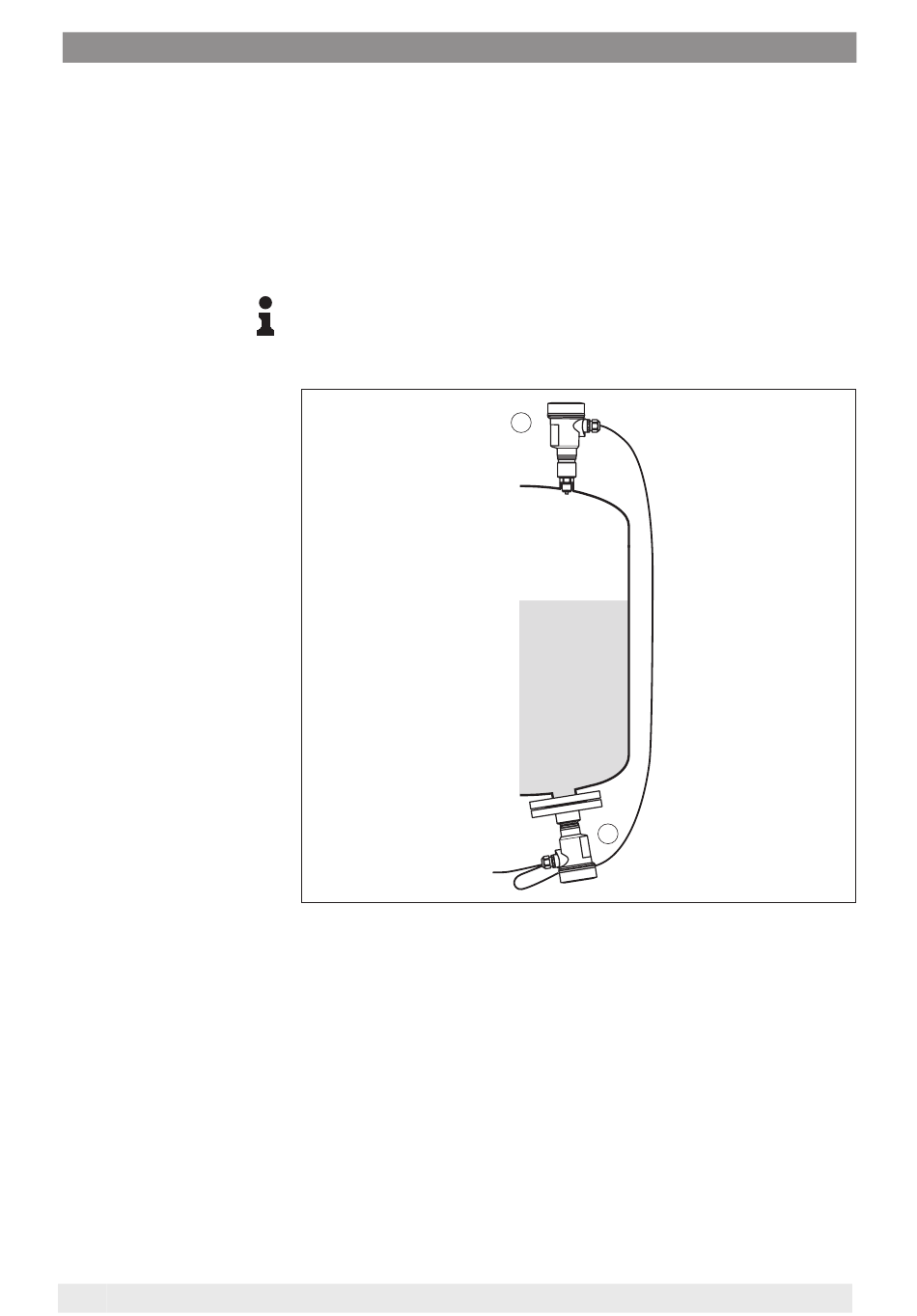

Abb. 1: Beispiel elektronischer Differenzdruck zur Füllstandmessung im druck-
überlagerten Behälter
1 IPT-2x
2 IPT-2x, Secondary Device
Die Sensoren werden über eine abgeschirmte Vierdrahtleitung
miteinander verbunden. Der Messwert des Secondary Devices wird
eingelesen und verrechnet. Die Versorgung und Parametrierung
erfolgt über das Primary Device.
Weitere Informationen finden Sie in Kapitel "Kombination Primary -
Secondary " dieser Betriebsanleitung.
Der Prozessdruck wirkt über die Prozessmembran auf das Sen-
sorelement. Er bewirkt dort eine Widerstandsänderung, die in ein
entsprechendes Ausgangssignal umgewandelt und als Messwert
ausgegeben wird.
