4 Montieren
Filterelement - Funktion
Filterelement - Position
14
1

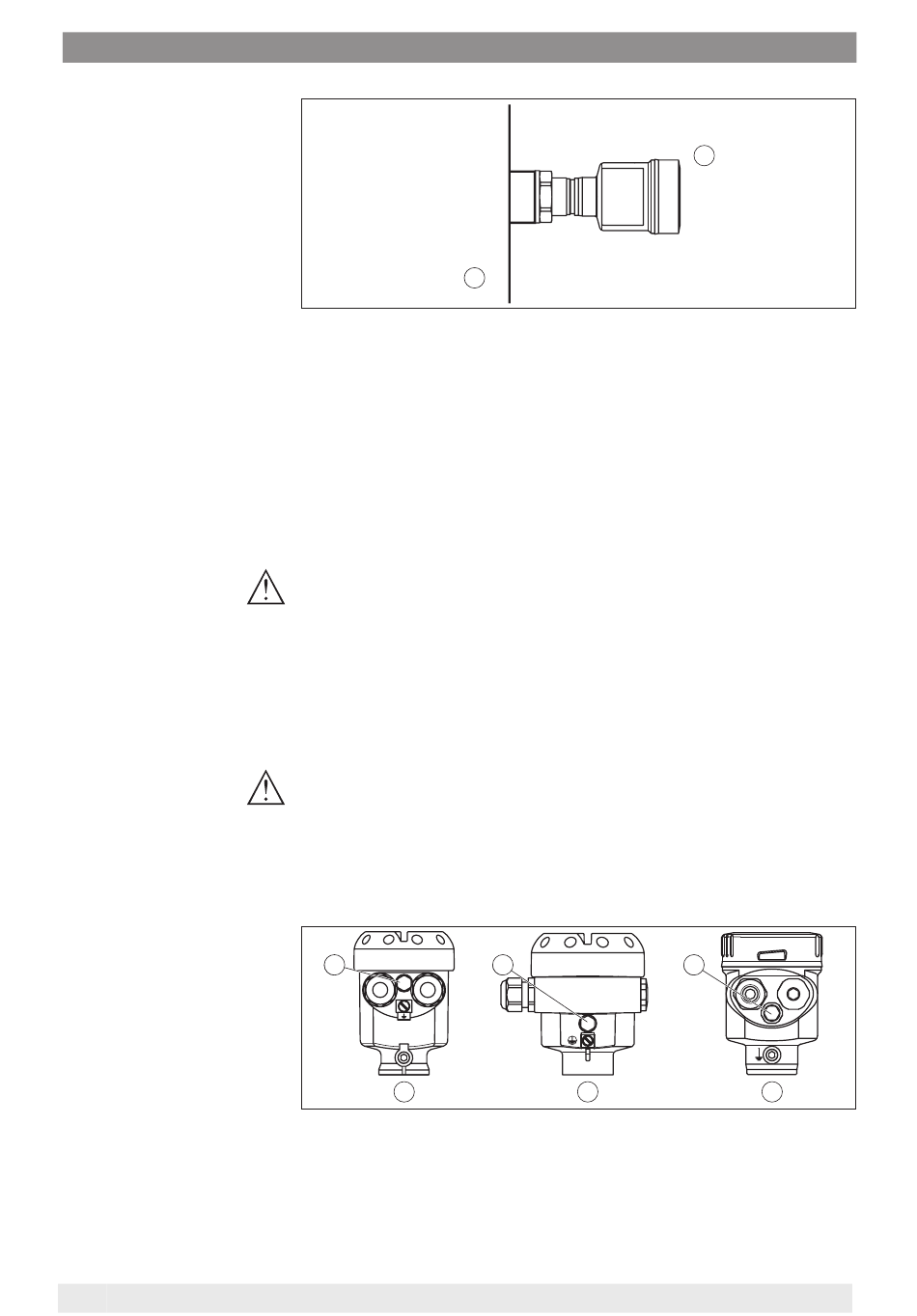

Abb. 5: Temperaturbereiche
1 Prozesstemperatur
2 Umgebungstemperatur
4.2 Belüftung und Druckausgleich
Das Filterelement im Elektronikgehäuse hat folgende Funktionen:
•
Belüftung Elektronikgehäuse
•
Atmosphärischer Druckausgleich (bei Relativdruckmessberei-
chen)
Vorsicht:
Das Filterelelement bewirkt einen zeitverzögerten Druckausgleich.
Beim schnellen Öffnen/Schließen des Gehäusedeckels kann sich
deshalb der Messwert für ca. 5 s um bis zu 15 mbar ändern.
Für eine wirksame Belüftung muss das Filterelement immer frei von
Ablagerungen sein. Drehen Sie deshalb bei waagerechter Montage
das Gehäuse so, dass das Filterelement nach unten zeigt. Es ist
damit besser vor Ablagerungen geschützt.
Vorsicht:
Verwenden Sie zur Reinigung keinen Hochdruckreiniger. Das Filter-
element könnte beschädigt werden und Feuchtigkeit ins Gehäuse
eindringen.
In den folgenden Abschnitten wird beschrieben, wie das Filterelement
bei den einzelnen Geräteausführungen angeordnet ist.
4
1
Abb. 6: Position des Filterelementes - Nicht-Ex- und Ex ia-Ausführung
1 Kunststoff-, Edelstahlgehäuse (Feinguss)
2 Aluminiumgehäuse
3 Edelstahlgehäuse (elektropoliert)
4 Filterelement
