4 Montieren
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x

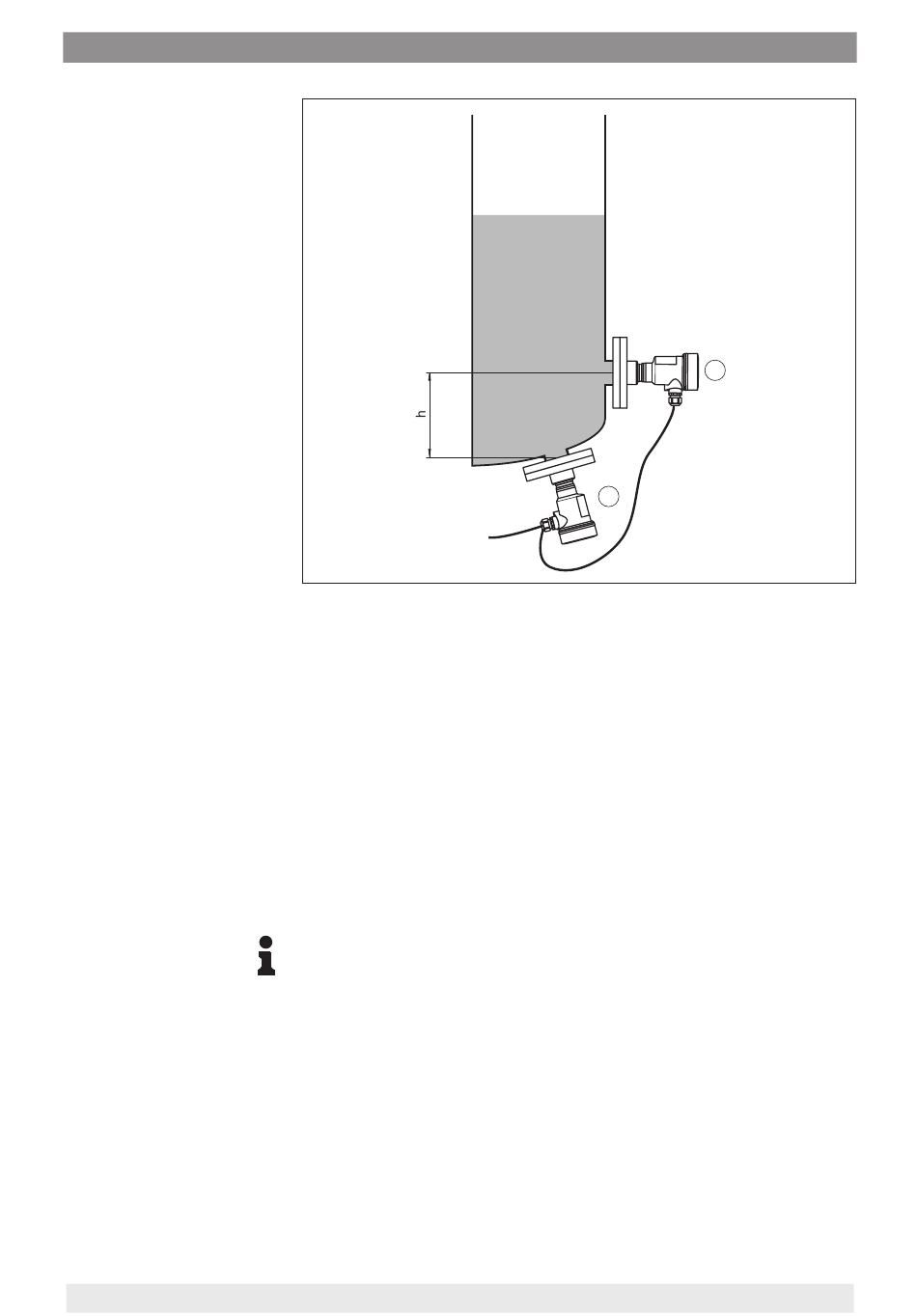

Abb. 14: Messanordnung bei dichtekompensierter Füllstandmessung, h =
Abstand zwischen den beiden Messpunkten
1 IPT-2x, Primary Device
2 IPT-2x, Secondary Device
Der Montageabstand "h" der beiden Sensoren soll mindestens 10 %,
besser aber 20 %, vom Endwert des Sensormessbereiches betragen.
Ein größerer Abstand erhöht die Genauigkeit der Dichtekompensati-
on.
Die dichtekompensierte Füllstandmessung startet mit der hinterlegten
Dichte 1 kg/dm . Sobald beide Sensoren bedeckt sind (der obere
3
Sensor mit mindestens 20 mbar) wird dieser Wert durch die errechne-
te Dichte ersetzt. Dichtekompensation bedeutet, dass der Füllstand-
wert in Höheneinheiten und die Abgleichwerte sich nicht ändern,
wenn die Dichte schwankt.
Hinweis:
Die dichtekompensierte Füllstandmessung ist nur bei offenen, also
drucklosen Behältern möglich.
2
1
