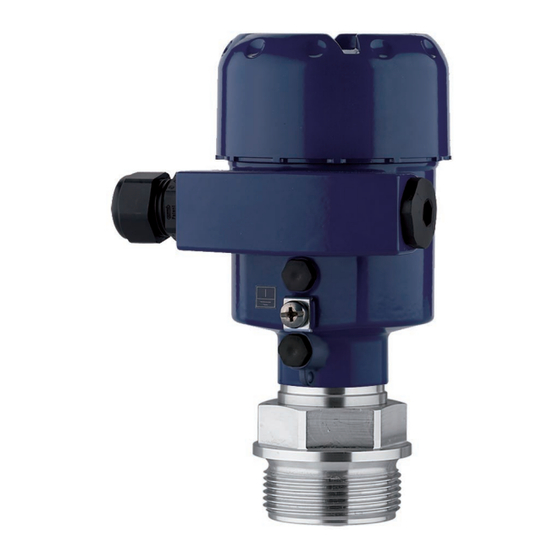

- Seite 1 Betriebsanleitung Prozessdrucktransmitter CPT-2x 4 … 20 mA/HART Mit SIL-Qualifikation Keramischer Sensor Prozessdrucktransmitter CPT-2x...
-
Seite 2: Inhaltsverzeichnis
In Betrieb nehmen mit dem Anzeige- und Bedienmodul ........... 34 Anzeige- und Bedienmodul einsetzen ................34 Bediensystem ........................ 35 Messwertanzeige ......................36 Parametrierung ....................... 37 Sicherung der Parametrierdaten ..................51 In Betrieb nehmen mit PACTware ..................52 WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 3 11.4 Maße ..........................80 11.5 Warenzeichen ........................ 91 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2018-03-05 WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 4: Zu Diesem Dokument
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 5: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der CPT-2x ist ein Druckmessumformer zur Prozessdruck- und hydro- statischen Füllstandmessung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". -
Seite 6: Eu-Konformität
NE 21 – Elektromagnetische Verträglichkeit von Betriebsmitteln • NE 43 – Signalpegel für die Ausfallinformation von Messumfor- mern • NE 53 – Kompatibilität von Feldgeräten und Anzeige-/Bedien- komponenten • NE 107 - Selbstüberwachung und Diagnose von Feldgeräten WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 7 2 Zu Ihrer Sicherheit Weitere Informationen siehe www.namur.de. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 8: Produktbeschreibung
Sie finden die Hard- und Softwareversion des Gerätes wie folgt: • Auf dem Typschild des Elektronikeinsatzes • Im Bedienmenü unter "Info" Lieferumfang Der Lieferumfang besteht aus: • Gerät CPT-2x • Dokumentation – Kurz-Betriebsanleitung CPT-2x – Safety Manual (SIL) – Dokumentation Geräteparameter (Defaultwerte) WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 9: Arbeitsweise
– Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen) – Ggf. weiteren Bescheinigungen Information: In dieser Betriebsanleitung werden auch optionale Gerätemerkmale beschrieben. Der jeweilige Lieferumfang ergibt sich aus der Bestell- spezifikation. Arbeitsweise Der CPT-2x eignet sich für die Messung folgender Prozessgrößen: Messgrößen • Prozessdruck • Füllstand Abb. 2: Prozessdruckmessung mit CPT-2x Um den Safety Integrity Level (SIL) für den elektronischen Differenz-... - Seite 10 Die intelligente Sensorelektronik kompensiert innerhalb weniger Messzyklen sonst unvermeidliche Messabweichungen durch Tempe- raturschocks. Diese verursachen je nach eingestellter Dämpfung nur noch geringfügige und kurzzeitige Änderungen des Ausgangssignals. Druckarten Je nach gewählter Druckart ist die Messzelle unterschiedlich aufge- baut. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 11: Frontbündiger Einbau Mit Einfachdichtung
Der frontbündige Einbau ist besonders geeignet für Anwendungen Einfachdichtung mit viskosen oder abrasiven Medien und bei Ablagerungen. Die Messzellendichtung sitzt seitlich. Abb. 5: Frontbündiger Einbau der Messzelle (Beispiel: Gewinde G1½) Dichtung für Prozessanschluss Messzelle Dichtung für Messzelle Prozessanschluss 5 Membran WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 12: Absolut Frontbündiger Einbau Mit Einfachdichtung
Zusätzliche, vorn liegende Dichtung für Messzelle 5 Membran Einbau in Hygienean- Der frontbündige, hygienische Einbau der Messzelle ist besonders schluss geeignet für Lebensmittelanwendungen. Die Dichtungen sind spaltfrei eingebaut. Die Formdichtung für die Messzelle schützt gleichzeitig die Glasnaht. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 13: Ergänzende Reinigungsverfahren
Zusätzliche, vorn liegende Dichtung für Messzelle 5 Membran Bohrung zur Leckageerkennung Ergänzende Reinigungsverfahren Der CPT-2x steht auch in der Ausführung "Öl-, fett- und silikonölfrei" zur Verfügung. Diese Geräte haben ein spezielles Reinigungsverfah- ren zum Entfernen von Ölen, Fetten und weitere lackbenetzungsstö- renden Substanzen (LABS) durchlaufen. -
Seite 14: Sil-Merkmale
3 Produktbeschreibung SIL-Merkmale Der CPT-2x 4 … 20 mA/HART mit SIL-Qualifikation unterscheidet sich u. a. in folgenden Punkten vom Standardgerät: • Typschild: mit SIL-Logo • Lieferumfang: mit Safety Manual und Dokumentation der Geräte- parameter • Parametrierung: Gerätestatus "Function Check" wird während der Parametrierung ausgegeben, die Sicherheitsfunktion ist deaktiviert •... - Seite 15 Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % Heben und Tragen Bei Gerätegewichten über 18 kg (39.68 lbs) sind zum Heben und Tragen dafür geeignete und zugelassene Vorrichtungen einzusetzen. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 16: Montieren
Bei Geräten mit Gewindeanschluss muss der Sechskant mit einem passendem Schraubenschlüssel angezogen werden. Schlüsselweite siehe Kapitel "Maße". Warnung: Das Gehäuse darf nicht zum Einschrauben verwendet werden! Das Festziehen kann Schäden an der Drehmechanik des Gehäuses verursachen. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 17: Prozessdruckbereich - Montagezubehör
Ablagerungen geschützt. Vorsicht: Verwenden Sie zur Reinigung keinen Hochdruckreiniger. Das Filter- element könnte beschädigt werden und Feuchtigkeit ins Gehäuse eindringen. In den folgenden Abschnitten wird beschrieben, wie das Filterelement bei den einzelnen Geräteausführungen angeordnet ist. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 18 Drehen Sie den Metallring so, dass das Filterelement nach Ex-d-Ausführung Einbau des Gerätes nach unten zeigt. Es ist damit besser vor Ablagerungen geschützt. Abb. 12: Position des Filterelementes - Ex-d-Ausführung Drehbarer Metallring 2 Filterelement Bei Geräten mit Absolutdruck ist statt des Filterelementes ein Blind- stopfen eingebaut. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 19: Prozessdruckmessung
Bei Geräten mit Absolutdruck ist statt des Filterelementes ein Blind- stopfen eingebaut. Prozessdruckmessung Messanordnung in Gasen Beachten Sie folgenden Hinweis zur Messanordnung: • Gerät oberhalb der Messstelle montieren Mögliches Kondensat kann somit in die Prozessleitung abfließen. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 20 Wassersackrohr vor Inbetriebnahme mit Wasser füllen Abb. 16: Messanordnung bei der Prozessdruckmessung von Dämpfen in Rohrleitungen 1 CPT-2x Absperrventil 3 Wassersackrohr in U- bzw. Kreisform Rohrleitung In den Rohrbögen bildet sich Kondensat und somit eine schützende Wasservorlage. Bei Heißdampfanwendungen wird damit eine Medi- umtemperatur < 100 °C am Messumformer sichergestellt. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 21: Messanordnung In Flüssigkeiten
1 CPT-2x Absperrventil Rohrleitung Füllstandmessung Beachten Sie folgende Hinweise zur Messanordnung: Messanordnung • Gerät unterhalb des Min.-Füllstandes montieren • Gerät entfernt von Befüllstrom und Entleerung montieren • Gerät geschützt vor Druckstößen eines Rührwerkes montieren Abb. 18: Messanordnung bei der Füllstandmessung WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 22: Externes Gehäuse
Externes Gehäuse Aufbau Abb. 19: Anordnung Prozessbaugruppe, Externes Gehäuse Rohrleitung Prozessbaugruppe 3 Verbindungsleitung Prozessbaugruppe - Externes Gehäuse 4 Externes Gehäuse Signalleitung Montage 1. Bohrungen gemäß folgendem Bohrbild anzeichnen 2. Wandmontageplatte mit 4 Schrauben befestigen 90 mm (3.54") 70 mm (2.76") 8 mm (0.12") (0.32") Abb. 20: Bohrbild - Wandmontageplatte WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 23: An Die Spannungsversorgung Anschließen
Kabelverschraubung (IP-Schutzart) sicher zu stellen. Kabelverschraubungen Metrische Gewinde Bei Gerätegehäusen mit metrischen Gewinden sind die Kabel- verschraubungen werkseitig eingeschraubt. Sie sind durch Kunst- stoffstopfen als Transportschutz verschlossen. Sie müssen diese Stopfen vor dem elektrischen Anschluss entfernen. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 24: Anschließen
Der Klemmenblock ist steckbar und kann von der Elektronik abge- zogen werden. Hierzu Klemmenblock mit einem kleinen Schrauben- dreher anheben und herausziehen. Beim Wiederaufstecken muss er hörbar einrasten. Anschlussschritte Gehen Sie wie folgt vor: 1. Gehäusedeckel abschrauben WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 25: Einkammergehäuse
Dichtring muss das Kabel komplett umschließen 10. Evtl. vorhandenes Anzeige- und Bedienmodul wieder aufsetzen 11. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. Einkammergehäuse Die nachfolgende Abbildung gilt für die Nicht-Ex-, die Ex-ia- und die Ex-d-Ausführung. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 26: An Die Spannungsversorgung Anschließen
6 7 8 Abb. 22: Elektronik- und Anschlussraum - Einkammergehäuse Spannungsversorgung, Signalausgang 2 Für Anzeige- und Bedienmodul bzw. Schnittstellenadapter 3 Für externe Anzeige- und Bedieneinheit bzw. Slave-Sensor 4 Erdungsklemme zum Anschluss des Kabelschirms Zweikammergehäuse Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die Ex-ia-Ausführung. Elektronikraum 4...20mA 6 7 8 Abb. 23: Elektronikraum - Zweikammergehäuse 1 Interne Verbindung zum Anschlussraum 2 Für Anzeige- und Bedienmodul bzw. Schnittstellenadapter WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 27: Gehäuse Ip 66/Ip 68 (1 Bar)
5 An die Spannungsversorgung anschließen Anschlussraum 4...20mA Display 6 7 8 Abb. 24: Anschlussraum - Zweikammergehäuse Spannungsversorgung, Signalausgang 2 Für Anzeige- und Bedienmodul bzw. Schnittstellenadapter 3 Für externe Anzeige- und Bedieneinheit 4 Erdungsklemme zum Anschluss des Kabelschirms Gehäuse IP 66/IP 68 (1 bar) Aderbelegung Anschluss- kabel Abb. 25: Aderbelegung fest angeschlossenes Anschlusskabel 1 Braun (+) und blau (-) zur Spannungsversorgung bzw. zum Auswertsystem 2 Abschirmung WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 28: Externes Gehäuse Bei Ausführung Ip 68 (25 Bar)
Externes Gehäuse bei Ausführung IP 68 (25 bar) Übersicht Abb. 26: CPT-2x in IP 68-Ausführung 25 bar mit axialem Kabelabgang, externes Gehäuse 1 Messwertaufnehmer Anschlusskabel 3 Externes Gehäuse Elektronik- und An- schlussraum für Versor- gung 4...20mA 6 7 8 Abb. 27: Elektronik- und Anschlussraum Elektronikeinsatz Kabelverschraubung für die Spannungsversorgung 3 Kabelverschraubung für Anschlusskabel Messwertaufnehmer WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 29: Einschaltphase
Einschaltphase Nach dem Anschluss des Gerätes an die Spannungsversorgung bzw. nach Spannungswiederkehr führt das Gerät für ca. 5 s einen Selbsttest durch: • Interne Prüfung der Elektronik • Anzeige einer Statusmeldung auf Display bzw. PC WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 30 5 An die Spannungsversorgung anschließen • Ausgangssignal bei Geräten mit Stromausgang springt auf den eingestellten Störstrom Danach wird der aktuelle Messwert auf der Signalleitung ausgege- ben. Der Wert berücksichtigt bereits durchgeführte Einstellungen, z. B. den Werksabgleich. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 31: Funktionale Sicherheit (Sil)
Kenndaten und Informationen zusammengefasst, die der Anwender und Planer zur Projektierung und zum Betrieb des sicherheitsinstrumentierten Systems benötigt. Dieses Dokument wird jedem Gerät mit SIL-Qualifikation beigelegt und kann zusätzlich über die Gerätesuche auf unserer Homepage abgerufen werden. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 32: Anwendungsbereich
Der zum Auswertgerät passende DTM in Verbindung mit einer Bediensoftware nach dem FDT/DTM-Standard, z. B. PACTware Hinweis: Für die Bedienung des CPT-2x ist eine aktuelle DTM Collection erforderlich. Die Änderung sicherheitsrelevanter Parameter ist nur bei aktiver Verbindung zum Gerät möglich (Online-Modus). - Seite 33 Stromausfall), so bleibt das Gerät im freigegebenen und damit unsi- cheren Zustand. Warnung: Gerätereset Bei einem Reset auf Basiseinstellung werden auch alle sicherheits- relevanten Parameter auf Werkseinstellung zurückgesetzt. Deshalb müssen danach alle sicherheitsrelevanten Parameter überprüft bzw. neu eingestellt werden. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 34: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul
Elektronik setzen und nach rechts bis zum Einrasten drehen 3. Gehäusedeckel mit Sichtfenster fest verschrauben Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein weite- rer Anschluss ist nicht erforderlich. Abb. 30: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse im Elektronikraum WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 35: Bediensystem
Tastenfunktionen [OK]-Taste: – In die Menüübersicht wechseln – Ausgewähltes Menü bestätigen – Parameter editieren – Wert speichern • [->]-Taste: – Darstellung Messwert wechseln – Listeneintrag auswählen – Menüpunkte in der Schnellinbetriebnahme auswählen – Editierposition wählen WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 36: Messwertanzeige
Parametrierung. Mit der Taste Taste "[->]" wählen Sie die gewünschte Sprache aus, "OK" bestätigen Sie die Auswahl und wechseln ins Hauptmenü. Eine spätere Änderung der getroffenen Auswahl ist über den Menü- punkt "Inbetriebnahme - Display, Sprache des Menüs" jederzeit möglich. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 37: Parametrierung
Gerät im normalen Betriebszustand für jegliche Parameteränderung gesperrt. Sie müssen vor jeder Parameteränderung die PIN des Gerätes einge- ben. Die PIN im Auslieferungszustand lautet "0000". Parameter ändern Eine Beschreibung finden Sie unter dem jeweiligen Parameter. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 38: Abgleicheinheit
In diesem Menüpunkt aktivieren/deaktivieren Sie den Slave-Sensor dung für elektronischen Differenzdruck und wählen die Anwendung aus. Der CPT-2x ist zur Prozessdruck- und Füllstandmessung einsetzbar. Die Werkseinstellung ist Prozessdruckmessung. Die Umschaltung erfolgt in diesem Bedienmenü. Wenn Sie keinen Slave-Sensor angeschlossen haben, bestätigen Sie dies durch "Deaktivieren". -
Seite 39: Temperatureinheit
Die Lagekorrektur lässt sich beliebig oft wiederholen. Überschreitet jedoch die Summe der Korrekturwerte 20 % des Nennmessbereichs, so ist keine Lagekorrektur mehr möglich. Der CPT-2x misst unabhängig von der im Menüpunkt "Anwendung" Inbetriebnahme - Ab- gleich gewählten Prozessgröße immer einen Druck. Um die gewählte Pro- zessgröße richtig ausgeben zu können, muss eine Zuweisung zu 0 %... - Seite 40 [OK] bestätigen. Nun mit [->] den Menüpunkt "Zero-Abgleich" auswählen und mit [OK] bestätigen. 2. Mit [OK] den mbar-Wert editieren und den Cursor mit [->] auf die gewünschte Stelle setzen. 3. Den gewünschten mbar-Wert mit [+] einstellen und mit [OK] speichern. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
- Seite 41 1. Den Menüpunkt "Inbetriebnahme" mit [->] auswählen und mit [OK] bestätigen. Nun mit [->] den Menüpunkt "Abgleich", dann "Min.-Abgleich" auswählen und mit [OK] bestätigen. 2. Mit [OK] den Prozentwert editieren und den Cursor mit [->] auf die gewünschte Stelle setzen. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
- Seite 42 Rundtank oder Kugeltank - und die Anzeige oder Ausgabe des Volumens gewünscht ist. Für diese Behälter sind entsprechende Linearisierungskurven hinterlegt. Sie geben das Verhältnis zwischen prozentualer Füllstandhöhe und dem Behälter- volumen an. Die Linearisierung gilt für die Messwertanzeige und den Stromausgang. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
- Seite 43 Sie müssen danach einen Zeichenfolgenvergleich durchführen. Dies dient der Überprüfung der Zeichendarstellung. Bestätigen Sie, dass die beiden Zeichenfolgen identisch sind. Die Ve- rifizierungstexte werden in deutsch und bei allen anderen Menüspra- chen in englisch zur Verfügung gestellt. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
- Seite 44 Zustand. Ansonsten bleibt das Gerät im freigegebenen und damit unsicheren Zustand. Information: Solange der CPT-2x mit Spannung versorgt wird, verbleibt das Anzei- ge- und Bedienmodul im momentan eingestellten Bedienmenü. Ein automatischer, zeitgesteuerter Rücksprung in die Messwertanzeige erfolgt nicht. Display - Sprache Dieser Menüpunkt ermöglicht Ihnen die Einstellung der gewünschten...
- Seite 45 • Polnisch • Tschechisch • Türkisch Der CPT-2x ist im Auslieferungszustand auf Englisch eingestellt. Display - Anzeigewert 1 In diesem Menüpunkt definieren Sie, welcher Messwert auf dem und 2 Display angezeigt wird. Die Werkseinstellung für den Anzeigewert ist "Lin. Prozent".
- Seite 46 Um die Simulation zu deaktivieren, drücken Sie die [ESC]-Taste und bestätigen Sie die Meldung "Simulation deaktivieren" mit der [OK]- Taste. Vorsicht: Bei laufender Simulation wird der simulierte Wert als 4 … 20 mA- Stromwert und als digitales HART-Signal ausgegeben. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 47: Weitere Einstellungen - Datum/Uhrzeit
Reset - Inbetriebnahme Menüpunkt Parameter Defaultwert Messstellenname Sensor Anwendung (SIL) Anwendung Füllstand Slave für elektronischen Deaktiviert Differenzdruck Einheiten Abgleicheinheit mbar (bei Nennmessbereichen ≤ 400 mbar) bar (bei Nennmessbereichen ≥ 1 bar) Temperatureinheit °C Lagekorrektur (SIL) 0,00 bar WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 48 Druck Aktueller Messwert Temperatur Aktuelle Temperaturwerte Messzelle, Elektronik Simulation Messwert Druck Simulationen Nicht aktiv Wiederholungsprüfung Kein Reset Reset - Weitere Einstellungen Menüpunkt Parameter Defaultwert Datum/Uhrzeit Kein Reset Reset Kein Reset Geräteeinstellungen ko- Kein Reset pieren WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
- Seite 49 Fehlermeldung bzw. wird die Funktion blockiert. Das Speichern erfolgt erst nach Freigabe. Weitere Einstellungen - Im Menüpunkt "Skalierung (1)" definieren Sie die Skalierungsgröße Skalierung (1) und die Skalierungseinheit für den Füllstandwert auf dem Display, z. B. Volumen in l. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 50: Weitere Einstellungen - Stromausgang
In diesem Menüpunkt gelangen Sie in einen geschützten Bereich, um Spezialparameter Spezialparameter einzugeben. In seltenen Fällen können einzelne Parameter verändert werden, um den Sensor an besondere Anforde- rungen anzupassen. Ändern Sie die Einstellungen der Spezialparameter nur nach Rück- sprache mit unseren Servicemitarbeitern. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 51: Sicherung Der Parametrierdaten
Nutzung bzw. für Servicezwecke zur Verfügung. Im Anzeige- und Bedien- Ist das Gerät mit einem Anzeige- und Bedienmodul ausgestattet, modul so können die Parametrierdaten darin gespeichert werden. Die Vorgehensweise wird im Menüpunkt "Geräteeinstellungen kopieren" beschrieben. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 52: In Betrieb Nehmen Mit Pactware
Die weitere Inbetriebnahme mit weiterführender Beschreibung ist in der Online-Hilfe von PACTware und den DTMs enthalten. Hinweis: Bitte beachten Sie, dass zur Inbetriebnahme des Typ CPT-2x die DTM Collection in der aktuellen Version benutzt werden muss. Die jeweils aktuelle DTM Collection und PACTware-Version kann kostenfrei über das Internet heruntergeladen werden. -
Seite 53: Sicherung Der Parametrierdaten
8 In Betrieb nehmen mit PACTware Sicherung der Parametrierdaten Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 54: Diagnose, Asset Management Und Service
Die folgende Grafik zeigt den Aufbau: Abb. 35: CPT-2x, Aufbau aseptischer Anschluss mit Nutüberwurfmutter Sechskant 2 Nutüberwurfmutter Prozessanschluss Prozessbaugruppe 5 Formdichtung für Messzelle O-Ring-Dichtung für Prozessanschluss 7 Membran Ablauf Gehen Sie dazu folgendermaßen vor: 1. Nutüberwurfmutter lösen und Druckmessumformer aus dem Einschweißstutzen herausnehmen 2. O-Ring-Dichtung für Prozessanschluss herausnehmen WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 55: Diagnosespeicher
Bis zu 500 Ereignisse werden mit Zeitstempel automatisch im Sensor nicht löschbar gespeichert. Jeder Eintrag enthält Datum/Uhrzeit, Ereignistyp, Ereignisbeschreibung und Wert. Ereignistypen sind z. B.: • Änderung eines Parameters • Ein- und Ausschaltzeitpunkte • Statusmeldungen (nach NE 107) WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 56: Asset-Management-Funktion
Messwert ist noch gültig. Gerät zur Wartung einplanen, da Ausfall in absehbarer Zeit zu erwarten ist (z. B. durch Anhaftungen). Diese Statusmeldung ist per Default aktiv. Eine Deaktivierung durch den Anwender über PACTware/DTM oder EDD ist möglich. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 57: Diagnose, Asset Management Und Service
• Fehler im EEPROM rierung • • F261 Fehler bei der Inbetriebnahme Inbetriebnahme wiederholen Bit 11 von • • Fehler beim Ausführen eines Reset wiederholen Byte 0 … 5 Fehler in der Gerä- Resets teeinstellung WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 58: Function Check
Unzulässige Be- triebsspannung • • S605 Gemessener Prozessdruck Nennmessbereich des Gerätes Bit 23-2 von unterhalb bzw. oberhalb des prüfen Byte 14 … 24 Unzulässiger Druck- • Einstellbereiches Ggf. Gerät mit höherem Mess- wert bereich einsetzen Tab. 7: Fehlercodes und Textmeldungen, Hinweise zur Ursache un Beseitigung WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 59: Störungen Beseitigen
• 4 … 20 mA-Signal fehlt Elektrischer Anschluss fehlerhaft Anschluss prüfen, ggf. korrigieren • • Spannungsversorgung fehlt Leitungen auf Unterbrechung prüfen, ggf. reparieren • • Betriebsspannung zu niedrig, Bürden- Prüfen, ggf. anpassen widerstand zu hoch WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 60: Verhalten Nach Störungsbeseitigung
Beim Austausch die Innenseite der Teile vor Schmutz und Feuchtig- keit schützen. Gehen Sie zum Tausch wie folgt vor: 1. Fixierschraube mit Innensechskantschlüssel lösen 2. Kabelbaugruppe vorsichtig von der Prozessbaugruppe abziehen Abb. 37: CPT-2x in IP 68-Ausführung 25 bar und seitlichem Kabelabgang, externes Gehäuse Prozessbaugruppe Steckverbinder 3 Fixierschraube Kabelbaugruppe Anschlusskabel 6 Externes Gehäuse WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 61: Das Gerät Reparieren
Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: • Für jedes Gerät ein Formular ausfüllen • Eine evtl. Kontamination angeben • Das Gerät reinigen und bruchsicher verpacken • Dem Gerät das ausgefüllte Formular und eventuell ein Sicherheits- datenblatt beilegen WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 62: Ausbauen
Das vorliegende Gerät unterliegt nicht der WEEE-Richtlinie 2012/19/ EU und den entsprechenden nationalen Gesetzen. Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Diese dürfen nur für privat genutzte Produkte gemäß WEEE-Richtlinie genutzt werden. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 63: Anhang
Dichtung unter 316L-Wandmontageplatte EPDM bei 3A-Zulassung Werkstoffe, nicht medienberührt Gehäuse Ʋ Kunststoffgehäuse Kunststoff PBT (Polyester) Ʋ Aluminium-Druckgussgehäuse Aluminium-Druckguss AlSi10Mg, pulverbeschichtet - Basis: Polyester Ʋ Edelstahlgehäuse 316L Ʋ Kabelverschraubung PA, Edelstahl, Messing Ʋ Dichtung Kabelverschraubung Ʋ Verschlussstopfen Kabelverschrau- bung WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 64 5 Nm (3.688 lbf ft) Max. Anzugsmoment für NPT-Kabelverschraubungen und Conduit-Rohre Ʋ Kunststoffgehäuse 10 Nm (7.376 lbf ft) Ʋ Aluminium-/Edelstahlgehäuse 50 Nm (36.88 lbf ft) Zwischen Messwertaufnehmer und externem Elektronikgehäuse. Fest verbunden mit dem Sensor. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 65: Eingangsgröße
0 bar abs. 0 … 60 bar/0 … 6000 kPa +200 bar/+20000 kPa 0 bar abs. 0 … +100 bar/0 … +10000 kPa 200 bar/20000 kPa 0 bar abs. (nur für Messzelle ø 28 mm) WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 66: Nennmessbereiche Und Überlastbarkeit In Psi
0 … 150 psi 1350 psi 0 psi 0 … 300 psi 1500 psi 0 psi 0 … 900 psi +2900 psig 0 psi 0 … +1450 psig 2900 psig 0 psi (nur für Messzelle ø 28 mm) WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 67: Einstellbereiche
Messzellentemperatur (keramische Messzelle) Ʋ Dritter HART-Wert (TV) Druck Ʋ Vierter HART-Wert (QV) Elektroniktemperatur Dynamisches Verhalten Ausgang Dynamische Kenngrößen, abhängig von Medium und Temperatur Letzter gültiger Messwert bei SIL nicht möglich. Die Ausgangswerte können beliebig zugeordnet werden. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 68: Zusätzliche Ausgangsgröße - Messzellentemperatur Erfassungsbereich
Abb. 38: Verhalten bei sprunghafter Änderung der Prozessgröße. t : Totzeit; t : Anstiegszeit; t : Sprungantwortzeit Prozessgröße Ausgangssignal CPT-2x CPT-2x - IP 68 (25 bar) Totzeit ≤ 25 ms ≤ 50 ms Anstiegszeit (10 … 90 %) ≤ 55 ms ≤ 150 ms Sprungantwortzeit (ti: 0 s, 10 …... - Seite 69 Kapitel "Be- rechnung der Gesamtabweichung (nach DIN 16086)". Piezoresistive-/DMS-Messzelle 0,75 0,45 0,15 -40 °C 10 °C 50 °C 70 °C 100 °C 150 °C -0,15 -0,3 -0,45 -0,6 -0,75 T / °C -0,9 Abb. 39: Basis-Temperaturfehler F bei TD 1 : 1 TBasis WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 70: Zusatzfaktor Durch Genauigkeitsklasse
Tabellen aufgelistet. Zusatzfaktor durch Messzellenausführung Messzelle - Standard Messzellenausführung 0,075 %, 0,1 % 0,2 % Faktor FMZ Zusatzfaktor durch Turn Down Der Zusatzfaktor FTD durch Turn Down wird nach folgender Formel errechnet: WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 71: Umgebungsbedingungen
-20 … +80 °C (-4 … +176 °F) -20 … +80 °C (-4 … +176 °F) schlusskabel PUR Ausführung IP 68 (25 bar), An- -20 … +60 °C (-4 … +140 °F) -20 … +60 °C (-4 … +140 °F) schlusskabel PE WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 72 55 °C (131 °F) 0 °C (32 °F) 100 °C 130 °C -40 °C (212 °F) (266 °F) (-104 °F) -40 °C (-104 °F) Abb. 42: Temperaturderating CPT-2x, Ausführung bis +130 °C (+266 °F) Prozesstemperatur Umgebungstemperatur Bei Prozessanschluss PVDF, Prozesstemperatur max. 100 °C (212 °F). WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 73: Prozessdruck Zulässiger Prozessdruck Mechanische Beanspruchung
10 … 14 mm Dichtungseinsatz PA/NBR ● ● – ● Messing, vernickelt/ ● ● – – Edelstahl/NBR – – ● – Je nach Geräteausführung. 2 g bei Gehäuseausführung Edelstahl-Zweikammer IP 66/IP 68 (0,2 bar) nur bei Absolutdruck. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 74 Display mit Hintergrundbeleuchtung Messwertanzeige Ʋ Anzahl der Ziffern Bedienelemente Ʋ 4 Tasten [OK], [->], [+], [ESC] Ʋ Schalter Bluetooth On/Off Schutzart Ʋ lose IP 20 Ʋ Eingebaut im Gehäuse ohne Deckel IP 40 Druckausgleichskapillare nicht bei Ex-d-Ausführung. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
- Seite 75 Ʋ Nicht-Ex-Gerät 9,6 … 35 V DC Ʋ Ex-d-Gerät 9,6 … 35 V DC Betriebsspannung U - beleuchtetes Anzeige- und Bedienmodul Ʋ Nicht-Ex-Gerät 16 … 35 V DC Ʋ Ex-d-Gerät 16 … 35 V DC WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
-
Seite 76: Elektrische Schutzmaßnahmen
Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Galvanische Trennung zwischen Elektronik und metallischen Geräteteilen Schutzart IP 66/IP 68 (0,2 bar) nur in Verbindung mit Absolutdruck. Bei Einsatz mit erfüllter Gehäuseschutzart. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 77: Berechnung Der Gesamtabweichung
Daten Druckmessung in Rohrleitung 4 bar (400 KPa) Mediumtemperatur 50 °C CPT-2x mit Messbereich 10 bar, Messabweichung < 0,2 %, Prozessanschluss G1½ (Messzelle ø 28 mm) 1. Berechnung des Turn Down TD = 10 bar/4 bar, TD = 2,5 : 1... -
Seite 78: Ermittlung Temperaturfehler F
< 0,1 % x TD < 0,1 % x TD < 0,25 % x TD Fünf Jahre < 0,1 % x TD < 0,2 % x TD < 0,2 % x TD < 0,5 % x TD WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 79: Schritt: Gesamtabweichung F
= 0,13 % stab = 0,83 % + 0,13 % = 0,96 % total Das Beispiel zeigt, dass der Messfehler in der Praxis deutlich höher sein kann, als die Grundgenau- igkeit. Ursachen sind Temperatureinfluss und Turn Down. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 80: Maße
½ NPT Abb. 45: Gehäuseausführungen in Schutzart IP 66/IP 67 - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Kunststoff-Einkammer Kunststoff-Zweikammer Aluminiumgehäuse ~ 87 mm (3.43") ~ 116 mm (4.57") ø 84 mm ø 84 mm (3.31") (3.31") M16x1,5 M20x1,5 M20x1,5/ ½ NPT M20x1,5/ ½ NPT Abb. 46: Gehäuseausführungen in Schutzart IP 66/IP 67 - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Aluminium-Einkammer Aluminium-Zweikammer WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 81: Aluminiumgehäuse In Schutzart Ip 66/Ip 68 (1 Bar)
11 Anhang Aluminiumgehäuse in Schutzart IP 66/IP 68 (1 bar) ~ 105 mm ~ 150 mm (4.13") (5.91") ø 84 mm ø 84 mm (3.31") (3.31") M16x1,5 M20x1,5 M20x1,5 M20x1,5/ ½ NPT Abb. 47: Gehäuseausführungen in Schutzart IP 66/IP 68 (1 bar) - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Aluminium-Einkammer Aluminium-Zweikammer WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 82: Edelstahlgehäuse
ø 80 mm ø 77 mm (3.31") (3.15") (3.03") M16x1,5 M20x1,5/ ½ NPT M20x1,5/ M20x1,5/ ½ NPT ½ NPT ~ 59 mm (2.3") ø 80 mm (3.15") M20x1,5/ ½ NPT Abb. 48: Gehäuseausführungen in Schutzart IP 66/IP 67 - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Edelstahl-Einkammer (elektropoliert) Edelstahl-Einkammer (Feinguss) Edelstahl-Zweikammer (Feinguss) WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 83: Edelstahlgehäuse In Schutzart Ip 66/Ip 68 (1 Bar)
(3.31") (3.15") (3.03") M16x1,5 M20x1,5 M20x1,5/ ½ NPT M20x1,5/ ½ NPT Abb. 49: Gehäuseausführungen in Schutzart IP 66/IP 68 (1 bar) - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Edelstahl-Einkammer (elektropoliert) Edelstahl-Einkammer (Feinguss) Edelstahl-Zweikammer (Feinguss) Edelstahlgehäuse in Schutzart IP 69K ~ 59 mm (2.3") ø 80 mm (3.15") M20x1,5/ ½ NPT Abb. 50: Gehäuseausführung in Schutzart IP 69K - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Edelstahl-Einkammer (elektropoliert) WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 84: Externes Gehäuse Bei Ip 68 (25 Bar)-Ausführung
82 mm (3.23") 41,6 mm (1.64") 110 mm x 90 mm (4.33" x 3.54") 41,6 mm (1.64") ~ 66 mm (2.60") 110 mm x 90 mm (4.33" x 3.54") Abb. 51: IP 68-Ausführung mit externem Gehäuse Kabelabgang seitlich Kabelabgang axial Kunststoffgehäuse Edelstahlgehäuse, elektropoliert WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... -
Seite 85: Cpt-2X, Gewindeanschluss Nicht Frontbündig
G½ A innen G¼ (ISO 228-1) G½ A innen G¼ A PVDF (ISO 228-1) G½ Manometeranschluss (EN 837) volumenreduziert ½ NPT innen ¼ NPT M20 x 1,5 Manometeranschluss (EN 837) Hinweise: Bei der Ausführung mit "Second Line of Defense" erhöht sich das Längenmaß um 17 mm (0.67 in). WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 86 Bei der Ausführung mit Temperaturbereich bis 150 °C/302 °F erhöht sich das Längenmaß um 28 mm (1.1 in). Bei der Ausführung mit "Second Line of Defense" erhöht sich das Längenmaß um 17 mm (0.67 in). WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
- Seite 87 Bei der Ausführung mit Temperaturbereich bis 150 °C/302 °F erhöht sich das Längenmaß um 28 mm (1.1 in). Bei der Ausführung mit "Second Line of Defense" erhöht sich das Längenmaß um 17 mm (0.67 in). WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
- Seite 88 Bei der Ausführung mit Temperaturbereich bis 150 °C/302 °F erhöht sich das Längenmaß um 28 mm (1.1 in). Bei der Ausführung mit "Second Line of Defense" erhöht sich das Längenmaß um 17 mm (0.67 in). WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
- Seite 89 ø 85 mm (3.35") Abb. 56: CPT-2x, Tubusanschluss M30 x 1,5 DIN 13; absolut frontbündig M30 x 1,5 DIN 13; für Stoffauflauf M44 x 1,25 DIN 13; Druckschraube: Aluminium M44 x 1,25 DIN 13; Druckschraube: 316L G1, ISO 228-1 geeignet für PASVE PMC 1" frontbündig PN 6 DN 48 mit Spannflansch Bei der Ausführung mit Temperaturbereich bis 150 °C/302 °F erhöht sich das Längenmaß um 28 mm (1.1 in). WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
- Seite 90 11 Anhang Bei der Ausführung mit "Second Line of Defense" erhöht sich das Längenmaß um 17 mm (0.67 in). CPT-2x, Anschluss nach IEC 61518 7/16 - 20 UNF 1/4 - 18 NPT 40 mm 75 mm (1.57") (2.95") 45 mm (1.77")
-
Seite 91: Warenzeichen
11 Anhang 11.5 Warenzeichen Alle verwendeten Marken sowie Handels- und Firmennamen sind Eigentum ihrer rechtmäßigen Eigentümer/Urheber. WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x... - Seite 92 Elektrischer Anschluss 23, 24 Ereignisspeicher 55 Fehlercodes 57, 58, 59 HART – Mode 50 Lagekorrektur 39 Linearisierung 42 Messanordnung 19, 20, 21 Messwertspeicher 55 NAMUR NE 107 56 – Function check 58 Parametrierbeispiel 39 PIN 32 Prozessdruckmessung 20 WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x...
