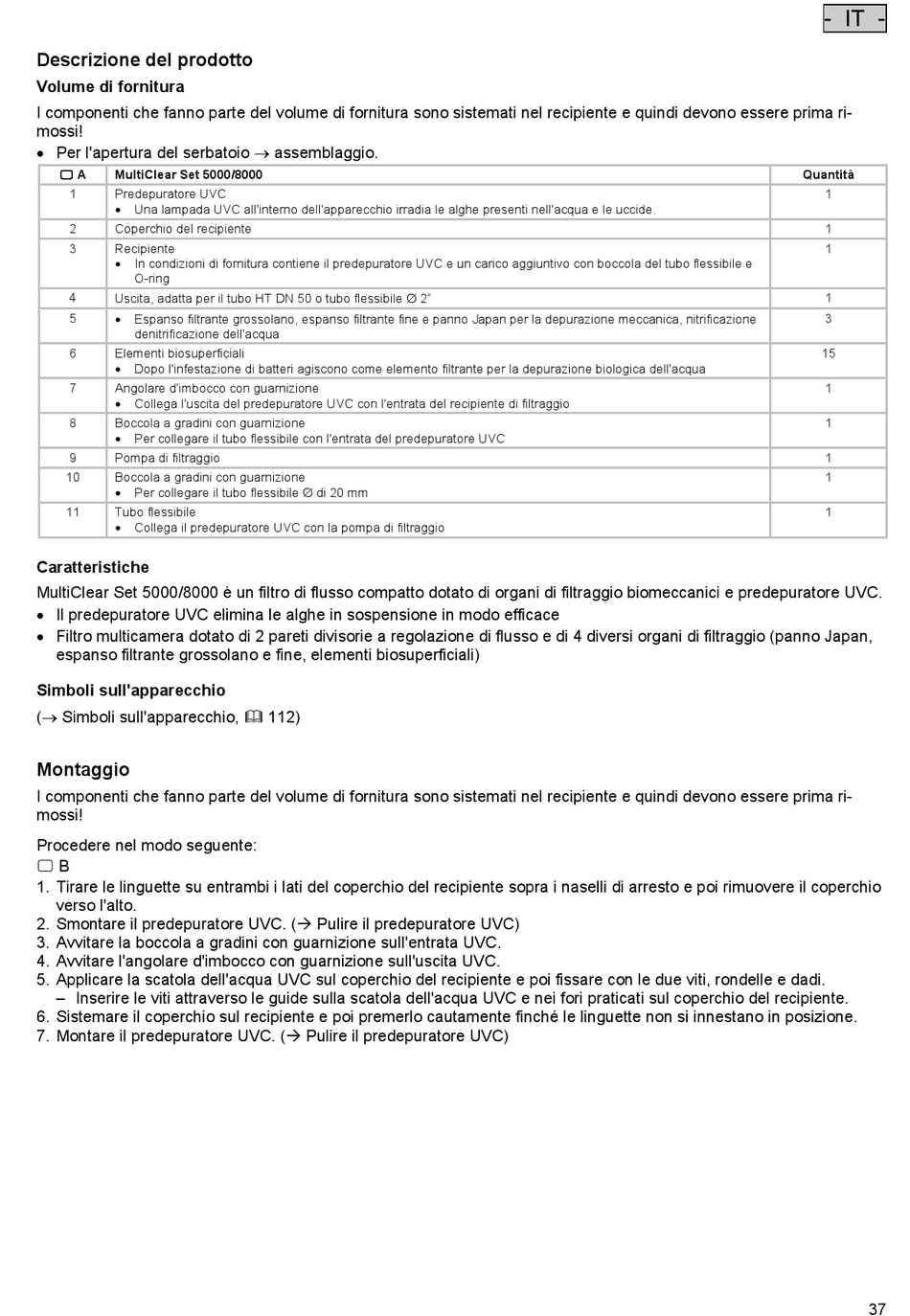

Descrizione del prodotto
Volume di fornitura
I componenti che fanno parte del volume di fornitura sono sistemati nel recipiente e quindi devono essere prima ri-
mossi!
• Per l'apertura del serbatoio → assemblaggio.
 A MultiClear Set 5000/8000
1 Predepuratore UVC
Una lampada UVC all'interno dell'apparecchio irradia le alghe presenti nell'acqua e le uccide.
•
2 Coperchio del recipiente
3 Recipiente
• In condizioni di fornitura contiene il predepuratore UVC e un carico aggiuntivo con boccola del tubo flessibile e
O-ring
4
Uscita, adatta per il tubo HT DN 50 o tubo flessibile ∅ 2"
5
• Espanso filtrante grossolano, espanso filtrante fine e panno Japan per la depurazione meccanica, nitrificazione
denitrificazione dell'acqua
6 Elementi biosuperficiali
Dopo l'infestazione di batteri agiscono come elemento filtrante per la depurazione biologica dell'acqua
•
7 Angolare d'imbocco con guarnizione
• Collega l'uscita del predepuratore UVC con l'entrata del recipiente di filtraggio
8 Boccola a gradini con guarnizione
Per collegare il tubo flessibile con l'entrata del predepuratore UVC
•
9 Pompa di filtraggio
10 Boccola a gradini con guarnizione
• Per collegare il tubo flessibile ∅ di 20 mm
11 Tubo flessibile
Collega il predepuratore UVC con la pompa di filtraggio
•
Caratteristiche
MultiClear Set 5000/8000 è un filtro di flusso compatto dotato di organi di filtraggio biomeccanici e predepuratore UVC.
• Il predepuratore UVC elimina le alghe in sospensione in modo efficace
• Filtro multicamera dotato di 2 pareti divisorie a regolazione di flusso e di 4 diversi organi di filtraggio (panno Japan,
espanso filtrante grossolano e fine, elementi biosuperficiali)
Simboli sull'apparecchio
(→ Simboli sull'apparecchio,  112)
Montaggio
I componenti che fanno parte del volume di fornitura sono sistemati nel recipiente e quindi devono essere prima ri-
mossi!
Procedere nel modo seguente:
 B
1. Tirare le linguette su entrambi i lati del coperchio del recipiente sopra i naselli di arresto e poi rimuovere il coperchio
verso l'alto.
2. Smontare il predepuratore UVC. ( Pulire il predepuratore UVC)
3. Avvitare la boccola a gradini con guarnizione sull'entrata UVC.
4. Avvitare l'angolare d'imbocco con guarnizione sull'uscita UVC.
5. Applicare la scatola dell'acqua UVC sul coperchio del recipiente e poi fissare con le due viti, rondelle e dadi.
– Inserire le viti attraverso le guide sulla scatola dell'acqua UVC e nei fori praticati sul coperchio del recipiente.
6. Sistemare il coperchio sul recipiente e poi premerlo cautamente finché le linguette non si innestano in posizione.
7. Montare il predepuratore UVC. ( Pulire il predepuratore UVC)
- IT -
Quantità
1
1
1
1
3
15
1
1
1
1
1
