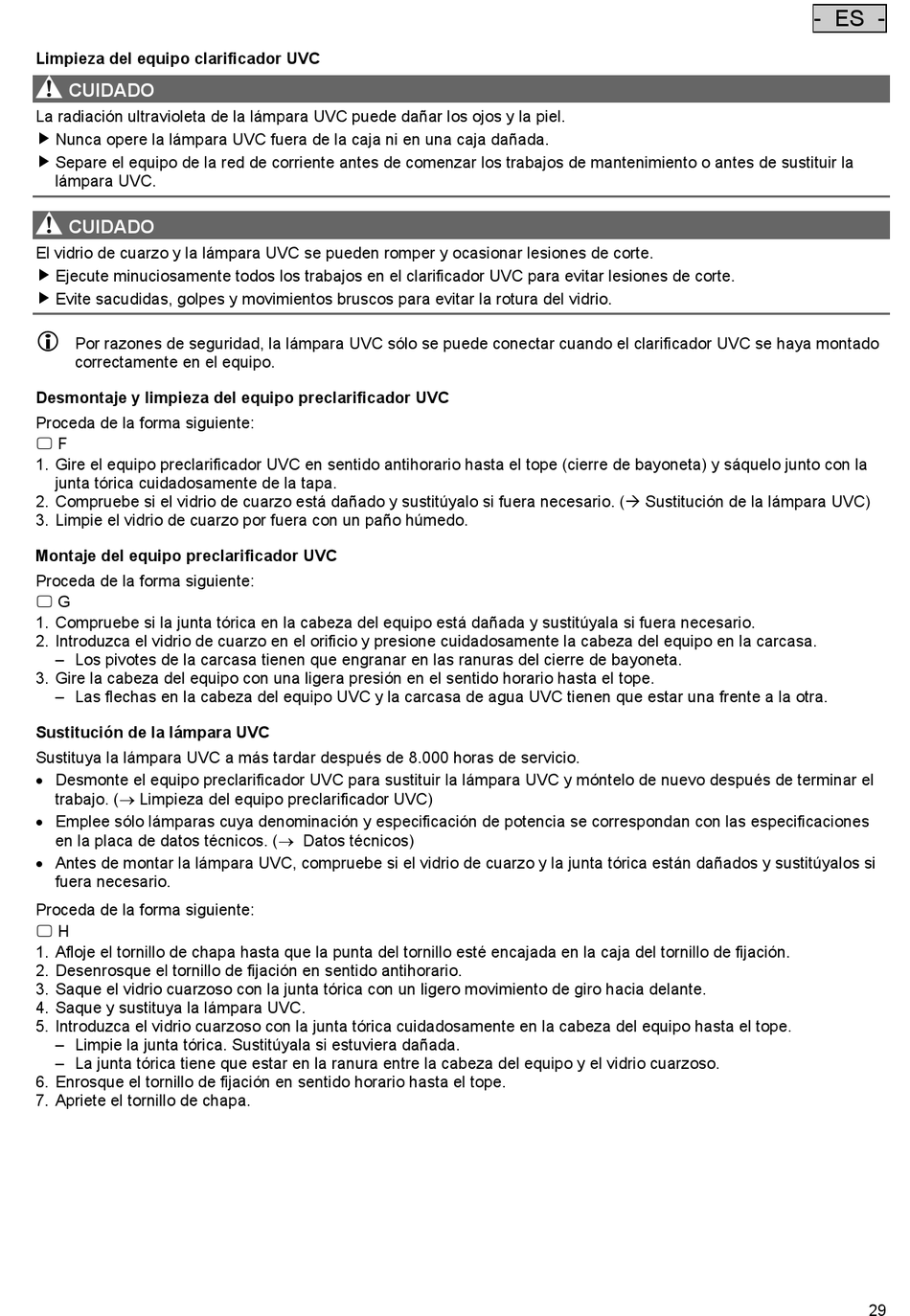

Pontec MultiClear Set 5000 Gebrauchsanleitung Seite 29

Limpieza del equipo clarificador UVC
CUIDADO
La radiación ultravioleta de la lámpara UVC puede dañar los ojos y la piel.

Nunca opere la lámpara UVC fuera de la caja ni en una caja dañada.

Separe el equipo de la red de corriente antes de comenzar los trabajos de mantenimiento o antes de sustituir la
lámpara UVC.
CUIDADO
El vidrio de cuarzo y la lámpara UVC se pueden romper y ocasionar lesiones de corte.

Ejecute minuciosamente todos los trabajos en el clarificador UVC para evitar lesiones de corte.

Evite sacudidas, golpes y movimientos bruscos para evitar la rotura del vidrio.

Por razones de seguridad, la lámpara UVC sólo se puede conectar cuando el clarificador UVC se haya montado
correctamente en el equipo.
Desmontaje y limpieza del equipo preclarificador UVC
Proceda de la forma siguiente:
 F
1. Gire el equipo preclarificador UVC en sentido antihorario hasta el tope (cierre de bayoneta) y sáquelo junto con la
junta tórica cuidadosamente de la tapa.
2. Compruebe si el vidrio de cuarzo está dañado y sustitúyalo si fuera necesario. ( Sustitución de la lámpara UVC)
3. Limpie el vidrio de cuarzo por fuera con un paño húmedo.
Montaje del equipo preclarificador UVC
Proceda de la forma siguiente:
 G
1. Compruebe si la junta tórica en la cabeza del equipo está dañada y sustitúyala si fuera necesario.
2. Introduzca el vidrio de cuarzo en el orificio y presione cuidadosamente la cabeza del equipo en la carcasa.
– Los pivotes de la carcasa tienen que engranar en las ranuras del cierre de bayoneta.
3. Gire la cabeza del equipo con una ligera presión en el sentido horario hasta el tope.
– Las flechas en la cabeza del equipo UVC y la carcasa de agua UVC tienen que estar una frente a la otra.
Sustitución de la lámpara UVC
Sustituya la lámpara UVC a más tardar después de 8.000 horas de servicio.
• Desmonte el equipo preclarificador UVC para sustituir la lámpara UVC y móntelo de nuevo después de terminar el
trabajo. (→ Limpieza del equipo preclarificador UVC)
• Emplee sólo lámparas cuya denominación y especificación de potencia se correspondan con las especificaciones
en la placa de datos técnicos. (→ Datos técnicos)
• Antes de montar la lámpara UVC, compruebe si el vidrio de cuarzo y la junta tórica están dañados y sustitúyalos si
fuera necesario.
Proceda de la forma siguiente:
 H
1. Afloje el tornillo de chapa hasta que la punta del tornillo esté encajada en la caja del tornillo de fijación.
2. Desenrosque el tornillo de fijación en sentido antihorario.
3. Saque el vidrio cuarzoso con la junta tórica con un ligero movimiento de giro hacia delante.
4. Saque y sustituya la lámpara UVC.
5. Introduzca el vidrio cuarzoso con la junta tórica cuidadosamente en la cabeza del equipo hasta el tope.
– Limpie la junta tórica. Sustitúyala si estuviera dañada.
– La junta tórica tiene que estar en la ranura entre la cabeza del equipo y el vidrio cuarzoso.
6. Enrosque el tornillo de fijación en sentido horario hasta el tope.
7. Apriete el tornillo de chapa.
- ES -
29
