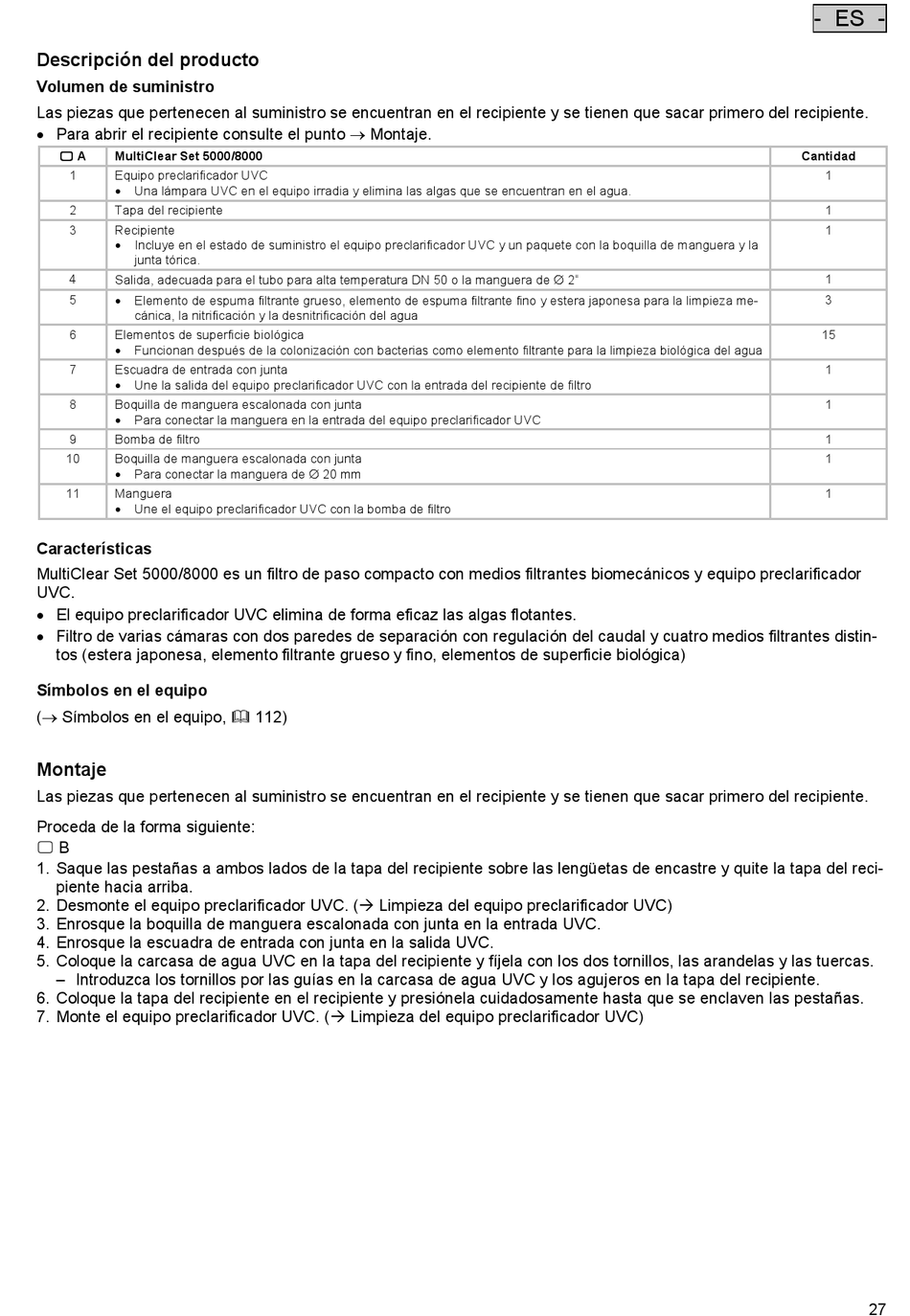

Pontec MultiClear Set 5000 Gebrauchsanleitung Seite 27

Descripción del producto
Volumen de suministro
Las piezas que pertenecen al suministro se encuentran en el recipiente y se tienen que sacar primero del recipiente.
• Para abrir el recipiente consulte el punto → Montaje.
 A MultiClear Set 5000/8000
1 Equipo preclarificador UVC
• Una lámpara UVC en el equipo irradia y elimina las algas que se encuentran en el agua.
2 Tapa del recipiente
3 Recipiente
Incluye en el estado de suministro el equipo preclarificador UVC y un paquete con la boquilla de manguera y la
•
junta tórica.
4
Salida, adecuada para el tubo para alta temperatura DN 50 o la manguera de ∅ 2"
5
Elemento de espuma filtrante grueso, elemento de espuma filtrante fino y estera japonesa para la limpieza me-
•
cánica, la nitrificación y la desnitrificación del agua
6 Elementos de superficie biológica
• Funcionan después de la colonización con bacterias como elemento filtrante para la limpieza biológica del agua
7 Escuadra de entrada con junta
Une la salida del equipo preclarificador UVC con la entrada del recipiente de filtro
•
8 Boquilla de manguera escalonada con junta
• Para conectar la manguera en la entrada del equipo preclarificador UVC
9 Bomba de filtro
10 Boquilla de manguera escalonada con junta
Para conectar la manguera de ∅ 20 mm
•
11 Manguera
• Une el equipo preclarificador UVC con la bomba de filtro
Características
MultiClear Set 5000/8000 es un filtro de paso compacto con medios filtrantes biomecánicos y equipo preclarificador
UVC.
• El equipo preclarificador UVC elimina de forma eficaz las algas flotantes.
• Filtro de varias cámaras con dos paredes de separación con regulación del caudal y cuatro medios filtrantes distin-
tos (estera japonesa, elemento filtrante grueso y fino, elementos de superficie biológica)
Símbolos en el equipo
(→ Símbolos en el equipo,  112)
Montaje
Las piezas que pertenecen al suministro se encuentran en el recipiente y se tienen que sacar primero del recipiente.
Proceda de la forma siguiente:
 B
1. Saque las pestañas a ambos lados de la tapa del recipiente sobre las lengüetas de encastre y quite la tapa del reci-
piente hacia arriba.
2. Desmonte el equipo preclarificador UVC. ( Limpieza del equipo preclarificador UVC)
3. Enrosque la boquilla de manguera escalonada con junta en la entrada UVC.
4. Enrosque la escuadra de entrada con junta en la salida UVC.
5. Coloque la carcasa de agua UVC en la tapa del recipiente y fíjela con los dos tornillos, las arandelas y las tuercas.
– Introduzca los tornillos por las guías en la carcasa de agua UVC y los agujeros en la tapa del recipiente.
6. Coloque la tapa del recipiente en el recipiente y presiónela cuidadosamente hasta que se enclaven las pestañas.
7. Monte el equipo preclarificador UVC. ( Limpieza del equipo preclarificador UVC)
- ES -
Cantidad
1
1
1
1
3
15
1
1
1
1
1
27
