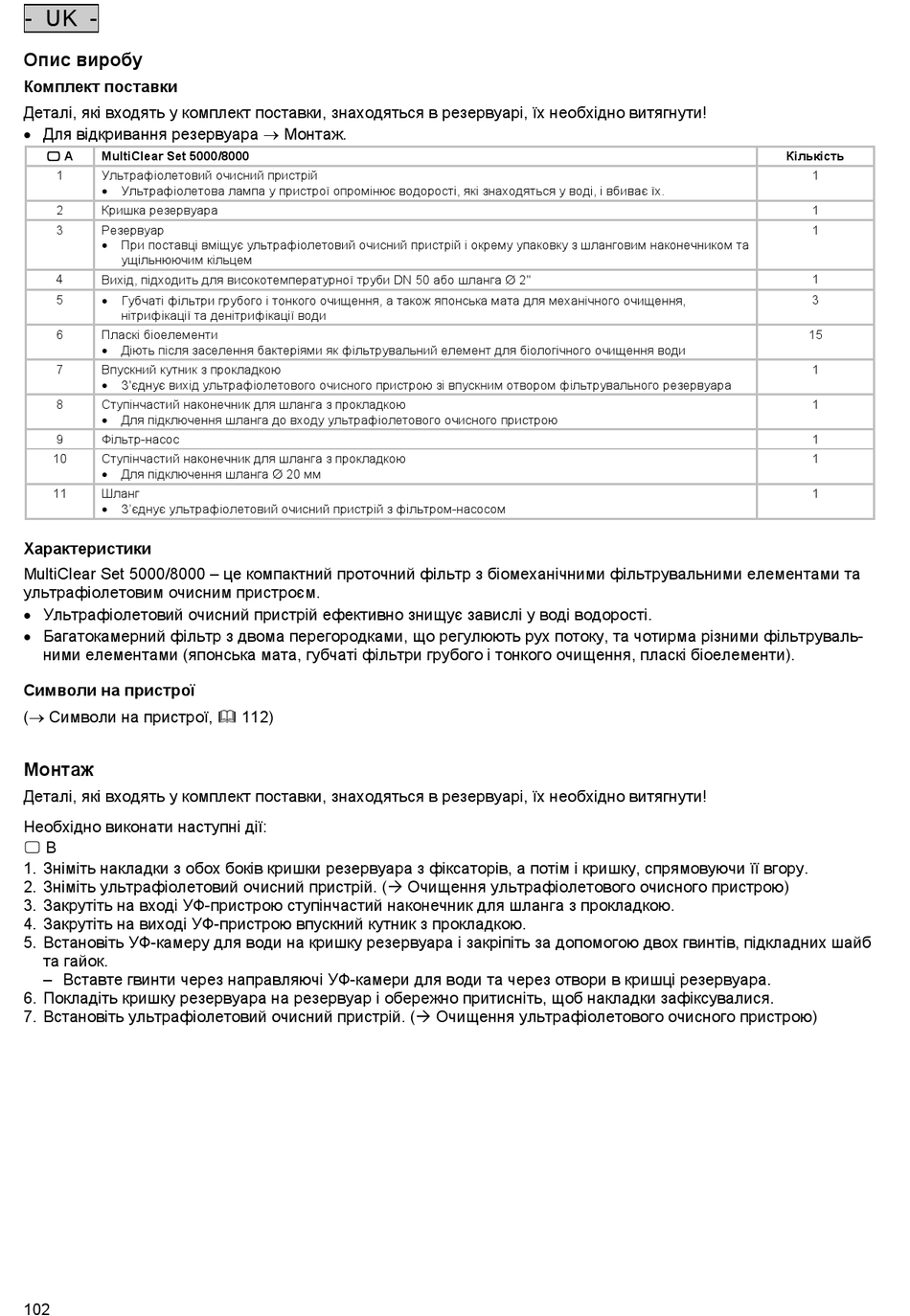

Опис виробу
Комплект поставки
Деталі, які входять у комплект поставки, знаходяться в резервуарі, їх необхідно витягнути!
• Для відкривання резервуара → Монтаж.
A
MultiClear Set 5000/8000
1
Ультрафіолетовий очисний пристрій
•
Ультрафіолетова лампа у пристрої опромінює водорості, які знаходяться у воді, і вбиває їх.
2
Кришка резервуара
3
Резервуар
При поставці вміщує ультрафіолетовий очисний пристрій і окрему упаковку з шланговим наконечником та
•
ущільнюючим кільцем
4
Вихід, підходить для високотемпературної труби DN 50 або шланга ∅ 2"
5
Губчаті фільтри грубого і тонкого очищення, а також японська мата для механічного очищення,
•
нітрифікації та денітрифікації води
6
Пласкі біоелементи
•
Діють після заселення бактеріями як фільтрувальний елемент для біологічного очищення води
7
Впускний кутник з прокладкою
З'єднує вихід ультрафіолетового очисного пристрою зі впускним отвором фільтрувального резервуара
•
8
Ступінчастий наконечник для шланга з прокладкою
•
Для підключення шланга до входу ультрафіолетового очисного пристрою
9
Фільтр-насос
10
Ступінчастий наконечник для шланга з прокладкою
Для підключення шланга ∅ 20 мм
•
11
Шланг
•
З'єднує ультрафіолетовий очисний пристрій з фільтром-насосом
Характеристики
MultiClear Set 5000/8000 – це компактний проточний фільтр з біомеханічними фільтрувальними елементами та
ультрафіолетовим очисним пристроєм.
• Ультрафіолетовий очисний пристрій ефективно знищує завислі у воді водорості.
• Багатокамерний фільтр з двома перегородками, що регулюють рух потоку, та чотирма різними фільтруваль-
ними елементами (японська мата, губчаті фільтри грубого і тонкого очищення, пласкі біоелементи).
Символи на пристрої
(→ Символи на пристрої, 112)
Монтаж
Деталі, які входять у комплект поставки, знаходяться в резервуарі, їх необхідно витягнути!
Необхідно виконати наступні дії:
B
1. Зніміть накладки з обох боків кришки резервуара з фіксаторів, а потім і кришку, спрямовуючи її вгору.
2. Зніміть ультрафіолетовий очисний пристрій. ( Очищення ультрафіолетового очисного пристрою)
3. Закрутіть на вході УФ-пристрою ступінчастий наконечник для шланга з прокладкою.
4. Закрутіть на виході УФ-пристрою впускний кутник з прокладкою.
5. Встановіть УФ-камеру для води на кришку резервуара і закріпіть за допомогою двох гвинтів, підкладних шайб
та гайок.
– Вставте гвинти через направляючі УФ-камери для води та через отвори в кришці резервуара.
6. Покладіть кришку резервуара на резервуар і обережно притисніть, щоб накладки зафіксувалися.
7. Встановіть ультрафіолетовий очисний пристрій. ( Очищення ультрафіолетового очисного пристрою)
102
Кількість
1
1
1
1
3
15
1
1
1
1
1
