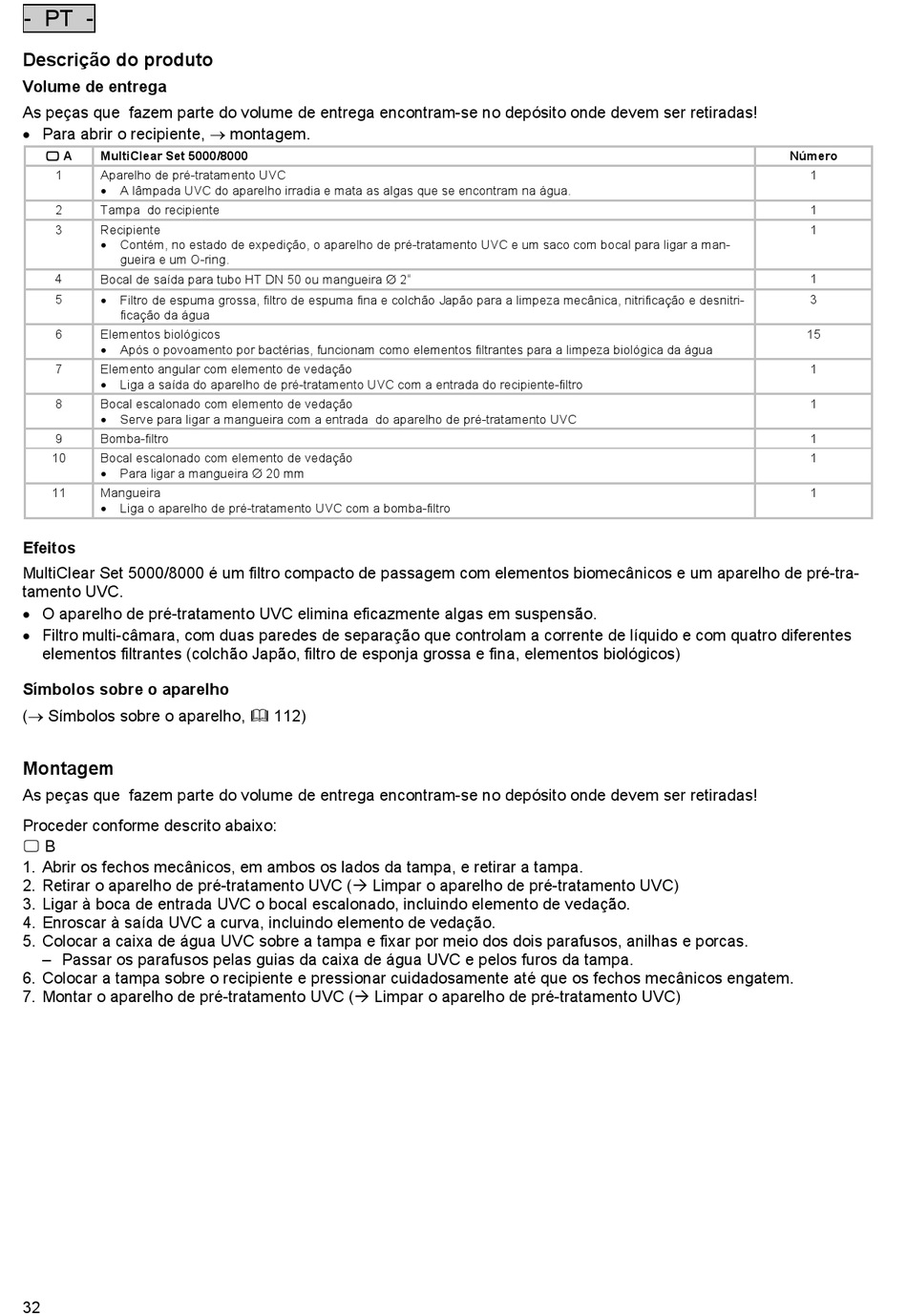

- PT -
Descrição do produto
Volume de entrega
As peças que fazem parte do volume de entrega encontram-se no depósito onde devem ser retiradas!
• Para abrir o recipiente, → montagem.
 A MultiClear Set 5000/8000
1 Aparelho de pré-tratamento UVC
• A lâmpada UVC do aparelho irradia e mata as algas que se encontram na água.
2 Tampa do recipiente
3 Recipiente
Contém, no estado de expedição, o aparelho de pré-tratamento UVC e um saco com bocal para ligar a man-
•
gueira e um O-ring.
4
Bocal de saída para tubo HT DN 50 ou mangueira ∅ 2"
5
Filtro de espuma grossa, filtro de espuma fina e colchão Japão para a limpeza mecânica, nitrificação e desnitri-
•
ficação da água
6 Elementos biológicos
• Após o povoamento por bactérias, funcionam como elementos filtrantes para a limpeza biológica da água
7 Elemento angular com elemento de vedação
Liga a saída do aparelho de pré-tratamento UVC com a entrada do recipiente-filtro
•
8 Bocal escalonado com elemento de vedação
• Serve para ligar a mangueira com a entrada do aparelho de pré-tratamento UVC
9 Bomba-filtro
10 Bocal escalonado com elemento de vedação
Para ligar a mangueira ∅ 20 mm
•
11 Mangueira
• Liga o aparelho de pré-tratamento UVC com a bomba-filtro
Efeitos
MultiClear Set 5000/8000 é um filtro compacto de passagem com elementos biomecânicos e um aparelho de pré-tra-
tamento UVC.
• O aparelho de pré-tratamento UVC elimina eficazmente algas em suspensão.
• Filtro multi-câmara, com duas paredes de separação que controlam a corrente de líquido e com quatro diferentes
elementos filtrantes (colchão Japão, filtro de esponja grossa e fina, elementos biológicos)
Símbolos sobre o aparelho
(→ Símbolos sobre o aparelho,  112)
Montagem
As peças que fazem parte do volume de entrega encontram-se no depósito onde devem ser retiradas!
Proceder conforme descrito abaixo:
 B
1. Abrir os fechos mecânicos, em ambos os lados da tampa, e retirar a tampa.
2. Retirar o aparelho de pré-tratamento UVC ( Limpar o aparelho de pré-tratamento UVC)
3. Ligar à boca de entrada UVC o bocal escalonado, incluindo elemento de vedação.
4. Enroscar à saída UVC a curva, incluindo elemento de vedação.
5. Colocar a caixa de água UVC sobre a tampa e fixar por meio dos dois parafusos, anilhas e porcas.
– Passar os parafusos pelas guias da caixa de água UVC e pelos furos da tampa.
6. Colocar a tampa sobre o recipiente e pressionar cuidadosamente até que os fechos mecânicos engatem.
7. Montar o aparelho de pré-tratamento UVC ( Limpar o aparelho de pré-tratamento UVC)
32
Número
1
1
1
1
3
15
1
1
1
1
1
