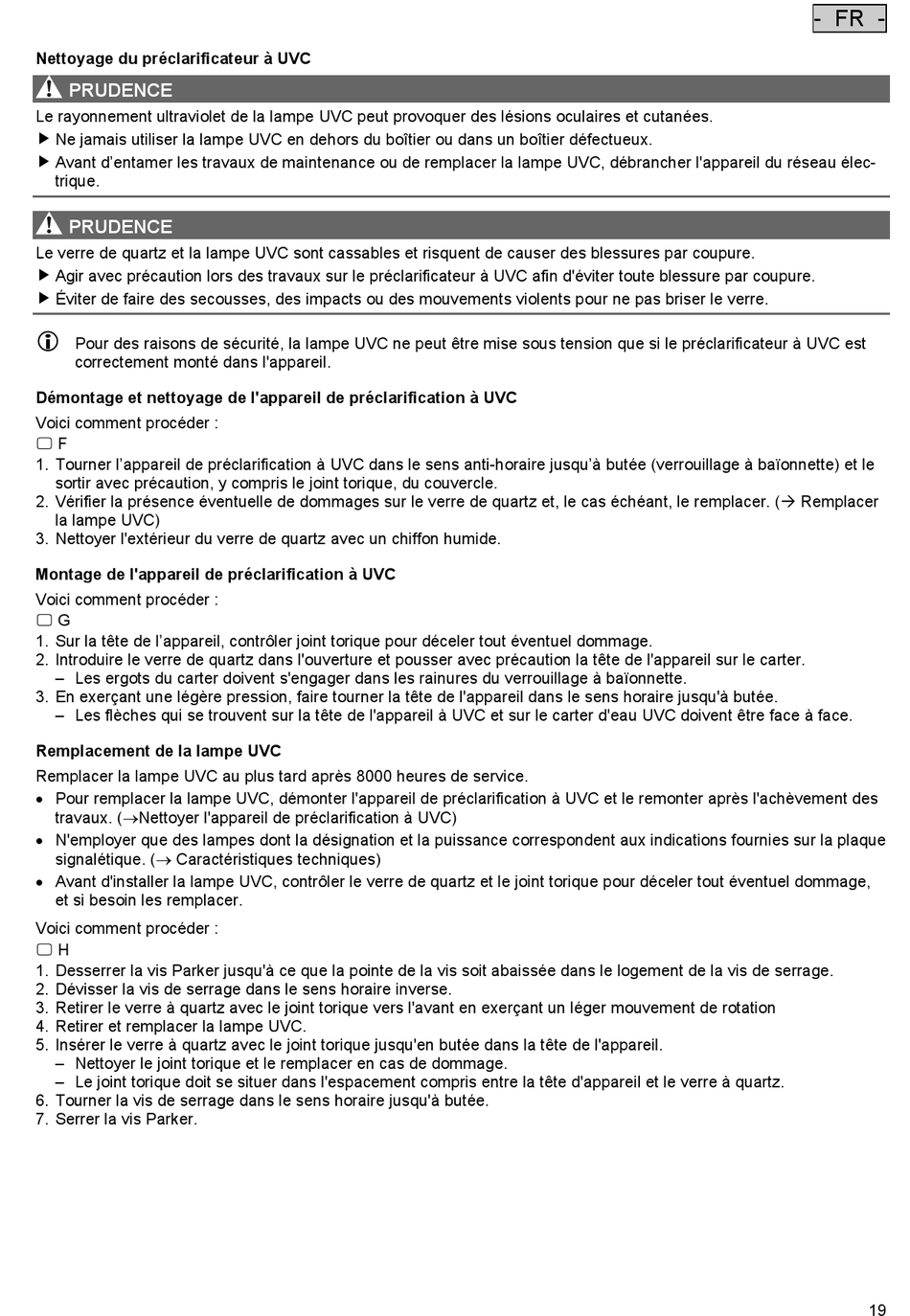

Nettoyage du préclarificateur à UVC
PRUDENCE
Le rayonnement ultraviolet de la lampe UVC peut provoquer des lésions oculaires et cutanées.
Ne jamais utiliser la lampe UVC en dehors du boîtier ou dans un boîtier défectueux.
Avant d'entamer les travaux de maintenance ou de remplacer la lampe UVC, débrancher l'appareil du réseau élec-
trique.
PRUDENCE
Le verre de quartz et la lampe UVC sont cassables et risquent de causer des blessures par coupure.
Agir avec précaution lors des travaux sur le préclarificateur à UVC afin d'éviter toute blessure par coupure.
Éviter de faire des secousses, des impacts ou des mouvements violents pour ne pas briser le verre.
Pour des raisons de sécurité, la lampe UVC ne peut être mise sous tension que si le préclarificateur à UVC est
correctement monté dans l'appareil.
Démontage et nettoyage de l'appareil de préclarification à UVC
Voici comment procéder :
F
1. Tourner l'appareil de préclarification à UVC dans le sens anti-horaire jusqu'à butée (verrouillage à baïonnette) et le
sortir avec précaution, y compris le joint torique, du couvercle.
2. Vérifier la présence éventuelle de dommages sur le verre de quartz et, le cas échéant, le remplacer. ( Remplacer
la lampe UVC)
3. Nettoyer l'extérieur du verre de quartz avec un chiffon humide.
Montage de l'appareil de préclarification à UVC
Voici comment procéder :
G
1. Sur la tête de l'appareil, contrôler joint torique pour déceler tout éventuel dommage.
2. Introduire le verre de quartz dans l'ouverture et pousser avec précaution la tête de l'appareil sur le carter.
– Les ergots du carter doivent s'engager dans les rainures du verrouillage à baïonnette.
3. En exerçant une légère pression, faire tourner la tête de l'appareil dans le sens horaire jusqu'à butée.
– Les flèches qui se trouvent sur la tête de l'appareil à UVC et sur le carter d'eau UVC doivent être face à face.
Remplacement de la lampe UVC
Remplacer la lampe UVC au plus tard après 8000 heures de service.
• Pour remplacer la lampe UVC, démonter l'appareil de préclarification à UVC et le remonter après l'achèvement des
travaux. (→Nettoyer l'appareil de préclarification à UVC)
• N'employer que des lampes dont la désignation et la puissance correspondent aux indications fournies sur la plaque
signalétique. (→ Caractéristiques techniques)
• Avant d'installer la lampe UVC, contrôler le verre de quartz et le joint torique pour déceler tout éventuel dommage,
et si besoin les remplacer.
Voici comment procéder :
H
1. Desserrer la vis Parker jusqu'à ce que la pointe de la vis soit abaissée dans le logement de la vis de serrage.
2. Dévisser la vis de serrage dans le sens horaire inverse.
3. Retirer le verre à quartz avec le joint torique vers l'avant en exerçant un léger mouvement de rotation
4. Retirer et remplacer la lampe UVC.
5. Insérer le verre à quartz avec le joint torique jusqu'en butée dans la tête de l'appareil.
– Nettoyer le joint torique et le remplacer en cas de dommage.
– Le joint torique doit se situer dans l'espacement compris entre la tête d'appareil et le verre à quartz.
6. Tourner la vis de serrage dans le sens horaire jusqu'à butée.
7. Serrer la vis Parker.
- FR -
19
