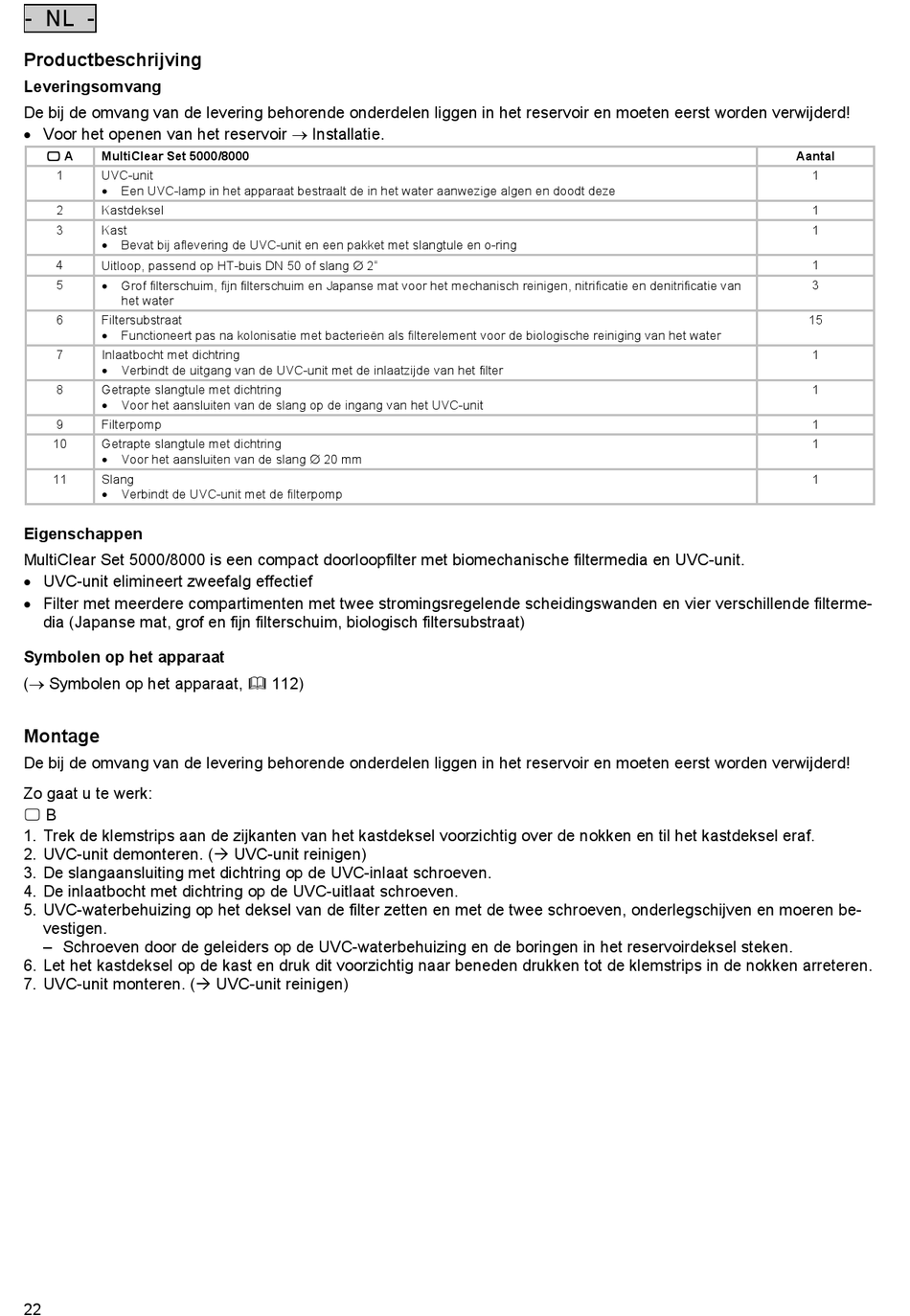

- NL -
Productbeschrijving
Leveringsomvang
De bij de omvang van de levering behorende onderdelen liggen in het reservoir en moeten eerst worden verwijderd!
• Voor het openen van het reservoir → Installatie.
 A MultiClear Set 5000/8000
1 UVC-unit
• Een UVC-lamp in het apparaat bestraalt de in het water aanwezige algen en doodt deze
2 Kastdeksel
3 Kast
Bevat bij aflevering de UVC-unit en een pakket met slangtule en o-ring
•
4
Uitloop, passend op HT-buis DN 50 of slang ∅ 2"
5
• Grof filterschuim, fijn filterschuim en Japanse mat voor het mechanisch reinigen, nitrificatie en denitrificatie van
het water
6 Filtersubstraat
• Functioneert pas na kolonisatie met bacterieën als filterelement voor de biologische reiniging van het water
7 Inlaatbocht met dichtring
Verbindt de uitgang van de UVC-unit met de inlaatzijde van het filter
•
8 Getrapte slangtule met dichtring
Voor het aansluiten van de slang op de ingang van het UVC-unit
•
9 Filterpomp
10 Getrapte slangtule met dichtring
Voor het aansluiten van de slang ∅ 20 mm
•
11 Slang
• Verbindt de UVC-unit met de filterpomp
Eigenschappen
MultiClear Set 5000/8000 is een compact doorloopfilter met biomechanische filtermedia en UVC-unit.
• UVC-unit elimineert zweefalg effectief
• Filter met meerdere compartimenten met twee stromingsregelende scheidingswanden en vier verschillende filterme-
dia (Japanse mat, grof en fijn filterschuim, biologisch filtersubstraat)
Symbolen op het apparaat
(→ Symbolen op het apparaat,  112)
Montage
De bij de omvang van de levering behorende onderdelen liggen in het reservoir en moeten eerst worden verwijderd!
Zo gaat u te werk:
 B
1. Trek de klemstrips aan de zijkanten van het kastdeksel voorzichtig over de nokken en til het kastdeksel eraf.
2. UVC-unit demonteren. ( UVC-unit reinigen)
3. De slangaansluiting met dichtring op de UVC-inlaat schroeven.
4. De inlaatbocht met dichtring op de UVC-uitlaat schroeven.
5. UVC-waterbehuizing op het deksel van de filter zetten en met de twee schroeven, onderlegschijven en moeren be-
vestigen.
– Schroeven door de geleiders op de UVC-waterbehuizing en de boringen in het reservoirdeksel steken.
6. Let het kastdeksel op de kast en druk dit voorzichtig naar beneden drukken tot de klemstrips in de nokken arreteren.
7. UVC-unit monteren. ( UVC-unit reinigen)
22
Aantal
1
1
1
1
3
15
1
1
1
1
1
