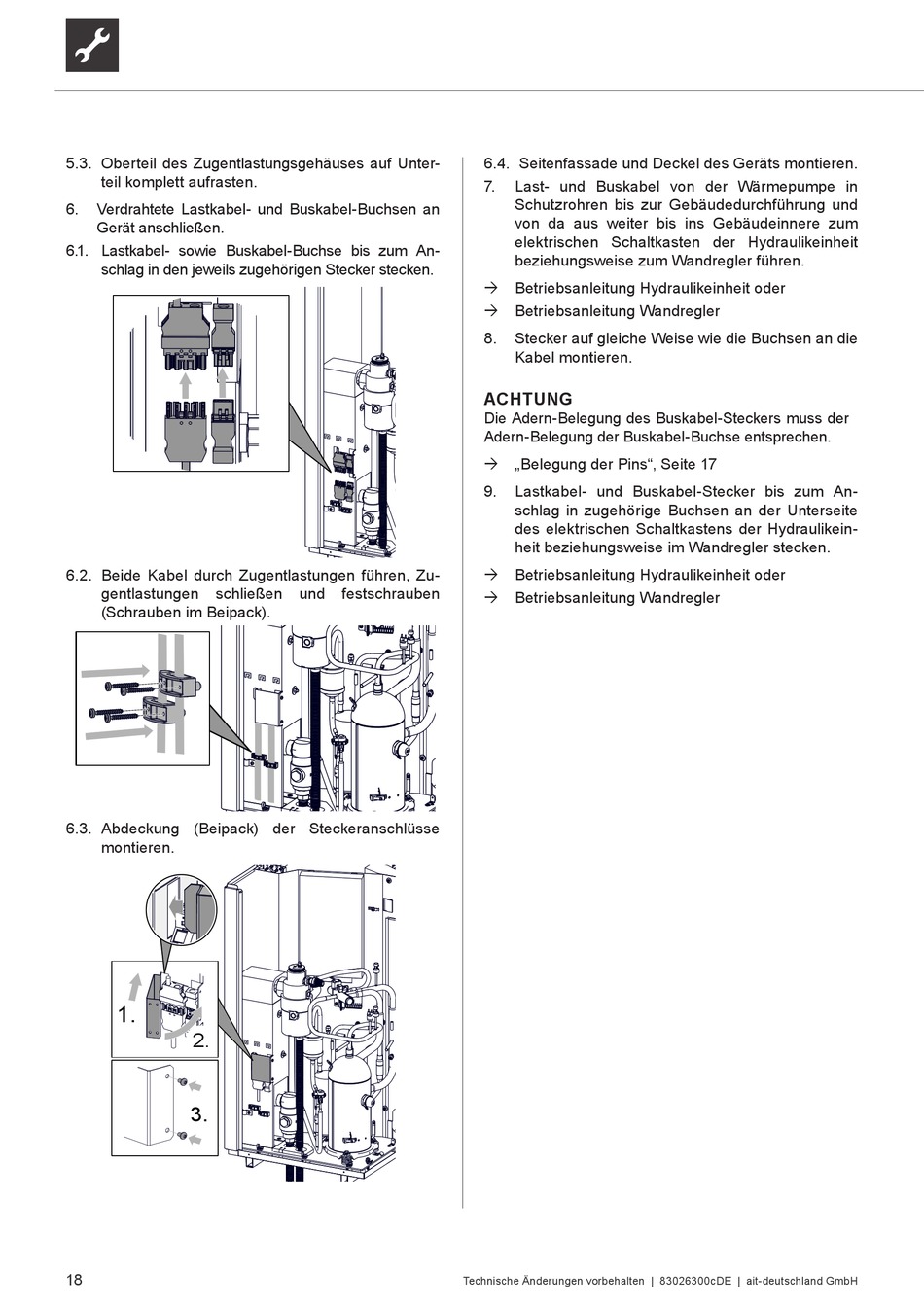

5.3. Oberteil des Zugentlastungsgehäuses auf Unter-
teil komplett aufrasten.
6.
Verdrahtete Lastkabel- und Buskabel-Buchsen an
Gerät anschließen.
6.1. Lastkabel- sowie Buskabel-Buchse bis zum An-
schlag in den jeweils zugehörigen Stecker stecken.
6.2. Beide Kabel durch Zugentlastungen führen, Zu-
gentlastungen
schließen
(Schrauben im Beipack).
6.3. Abdeckung (Beipack) der Steckeranschlüsse
montieren.
1.
2.
3.
18
und
festschrauben
Technische Änderungen vorbehalten | 83026300cDE | ait-deutschland GmbH
6.4. Seitenfassade und Deckel des Geräts montieren.
7.
Last- und Buskabel von der Wärmepumpe in
Schutzrohren bis zur Gebäudedurchführung und
von da aus weiter bis ins Gebäudeinnere zum
elektrischen Schaltkasten der Hydraulikeinheit
beziehungsweise zum Wandregler führen.
Betriebsanleitung Hydraulikeinheit oder
Betriebsanleitung Wandregler
8.
Stecker auf gleiche Weise wie die Buchsen an die
Kabel montieren.
ACHTUNG
Die Adern-Belegung des Buskabel-Steckers muss der
Adern-Belegung der Buskabel-Buchse entsprechen.
„Belegung der Pins", Seite 17
9.
Lastkabel- und Buskabel-Stecker bis zum An-
schlag in zugehörige Buchsen an der Unterseite
des elektrischen Schaltkastens der Hydraulikein-
heit beziehungsweise im Wandregler stecken.
Betriebsanleitung Hydraulikeinheit oder
Betriebsanleitung Wandregler
