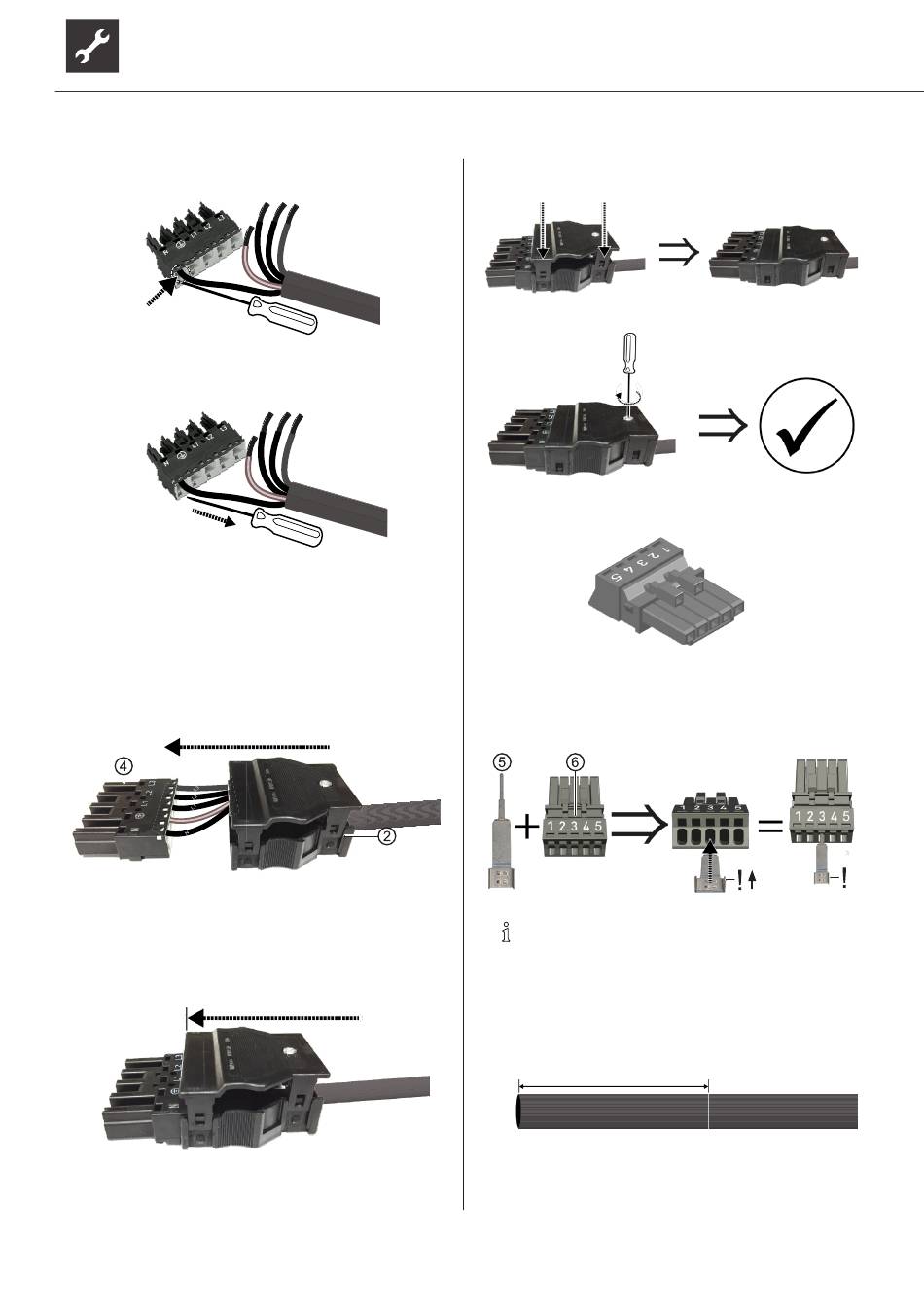

3.5.2. Verdrillte Ader des Null-Leiters bis zum An-
schlag in Null-Leiter Pin einbringen.
N
3.5.3. Betätigungswerkzeug oder Schraubendreher
aus Anschlussverriegelung ziehen und dadurch
Anschluss verriegeln.
N
3.5.4. Auf gleiche Weise PE, L1, L2 und L3 in jeweils
zugehörigen Pin einbringen.
ACHTUNG
Jede eingebrachte Ader auf festen Sitz in ihrem Pin
prüfen.
3.6. Zugentlastungsgehäuse ➁ an verdrahtete Buch-
se ④ schieben.
3.7. Korrekt aneinander ausrichten: Oberseite Buch-
se und Oberseite Zugentlastungsgehäuse sind
jeweils durch aufgeprägte Markierungen „TOP"
gekennzeichnet.
3.8. Buchse bis zum Anschlag in Zugentlastungsge-
häuse schieben.
16
L2
L3
L1
L3
L1
L2
3.9. Oberteil des Zugentlastungsgehäuses auf Unter-
teil fest aufrasten.
3.10. Zugentlastungsschraube festschrauben.
4.
Buskabel (Kommunikation) an Buskabel-Buchse
anschließen.
4.1. Kontaktfeder ⑤ in Pin 3 ⑥ bis zum Anschlag ein-
bringen.
Die Ösen am breiten Ende der Kontaktfeder müs-
sen nach oben (in Richtung der Ziffern auf der
Buchse) weisen.
HINWEIS
Falls die Kontaktfeder beim anschließenden
Einbringen der Adern des Buskabels hinder-
lich ist, kann sie wieder ausgeklemmt und
nach dem Einbringen der Adern wieder ein-
gebracht werden.
4.2. Buskabel 30 mm abmanteln.
30 mm
Technische Änderungen vorbehalten | 83026300cDE | ait-deutschland GmbH
