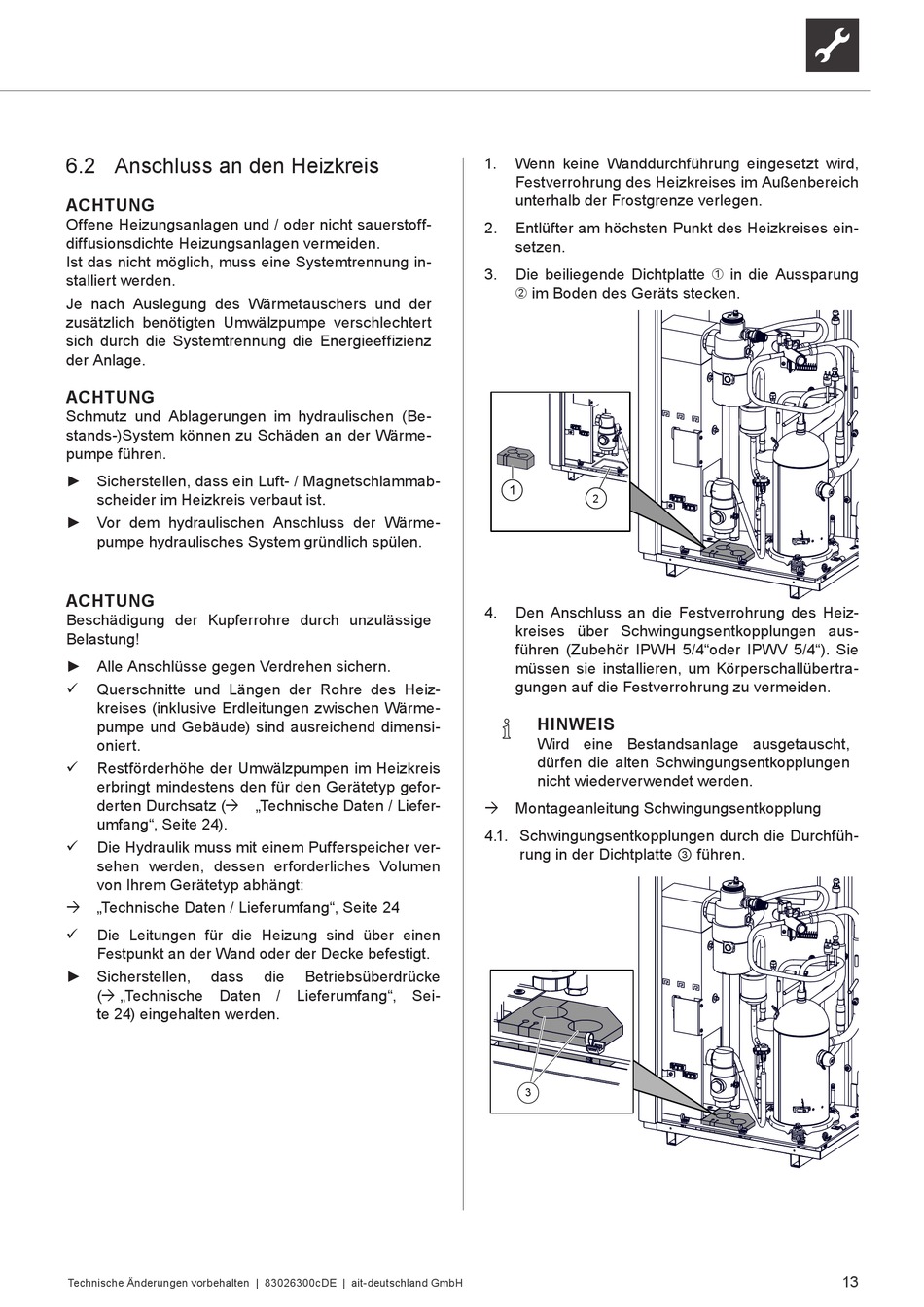

6.2 Anschluss an den Heizkreis
ACHTUNG
Offene Heizungsanlagen und / oder nicht sauerstoff-
diffusionsdichte Heizungsanlagen vermeiden.
Ist das nicht möglich, muss eine Systemtrennung in-
stalliert werden.
Je nach Auslegung des Wärmetauschers und der
zusätzlich benötigten Umwälzpumpe verschlechtert
sich durch die Systemtrennung die Energieeffizienz
der Anlage.
ACHTUNG
Schmutz und Ablagerungen im hydraulischen (Be-
stands-)System können zu Schäden an der Wärme-
pumpe führen.
► Sicherstellen, dass ein Luft- / Magnetschlammab-
scheider im Heizkreis verbaut ist.
► Vor dem hydraulischen Anschluss der Wärme-
pumpe hydraulisches System gründlich spülen.
ACHTUNG
Beschädigung der Kupferrohre durch unzulässige
Belastung!
► Alle Anschlüsse gegen Verdrehen sichern.
Querschnitte und Längen der Rohre des Heiz-
kreises (inklusive Erdleitungen zwischen Wärme-
pumpe und Gebäude) sind ausreichend dimensi-
oniert.
Restförderhöhe der Umwälzpumpen im Heizkreis
erbringt mindestens den für den Gerätetyp gefor-
derten Durchsatz ( „Technische Daten / Liefer-
umfang", Seite 24).
Die Hydraulik muss mit einem Pufferspeicher ver-
sehen werden, dessen erforderliches Volumen
von Ihrem Gerätetyp abhängt:
„Technische Daten / Lieferumfang", Seite 24
Die Leitungen für die Heizung sind über einen
Festpunkt an der Wand oder der Decke befestigt.
► Sicherstellen,
dass
( „Technische Daten / Lieferumfang", Sei-
te 24) eingehalten werden.
Technische Änderungen vorbehalten | 83026300cDE | ait-deutschland GmbH
die
Betriebsüberdrücke
1.
Wenn keine Wanddurchführung eingesetzt wird,
Festverrohrung des Heizkreises im Außenbereich
unterhalb der Frostgrenze verlegen.
2.
Entlüfter am höchsten Punkt des Heizkreises ein-
setzen.
3.
Die beiliegende Dichtplatte ➀ in die Aussparung
➁ im Boden des Geräts stecken.
1
2
4.
Den Anschluss an die Festverrohrung des Heiz-
kreises über Schwingungsentkopplungen aus-
führen (Zubehör IPWH 5/4"oder IPWV 5/4"). Sie
müssen sie installieren, um Körperschallübertra-
gungen auf die Festverrohrung zu vermeiden.
HINWEIS
Wird eine Bestandsanlage ausgetauscht,
dürfen die alten Schwingungsentkopplungen
nicht wiederverwendet werden.
Montageanleitung Schwingungsentkopplung
4.1. Schwingungsentkopplungen durch die Durchfüh-
rung in der Dichtplatte ③ führen.
3
13
