HINWEIS
Bei Verwendung der Wanddurchführung
WDF (Zubehör) auf korrekten Wandabstand
achten.
Für die Wanddurchführung WDF muss eine
entsprechende Öffnung in der Gebäude-
mauer vorgesehen oder ein Durchbruch er-
stellt werden, um das KG-Rohr Ø125 mm
(= Zubehör Wanddurchführung) einzubrin-
gen.
Sollte die Wanddurchführung noch nicht vor-
handen sein, kann im Vorfeld auch mit einem
handelsüblichen KG-Rohr, Länge 1m DN
125, gearbeitet werden.

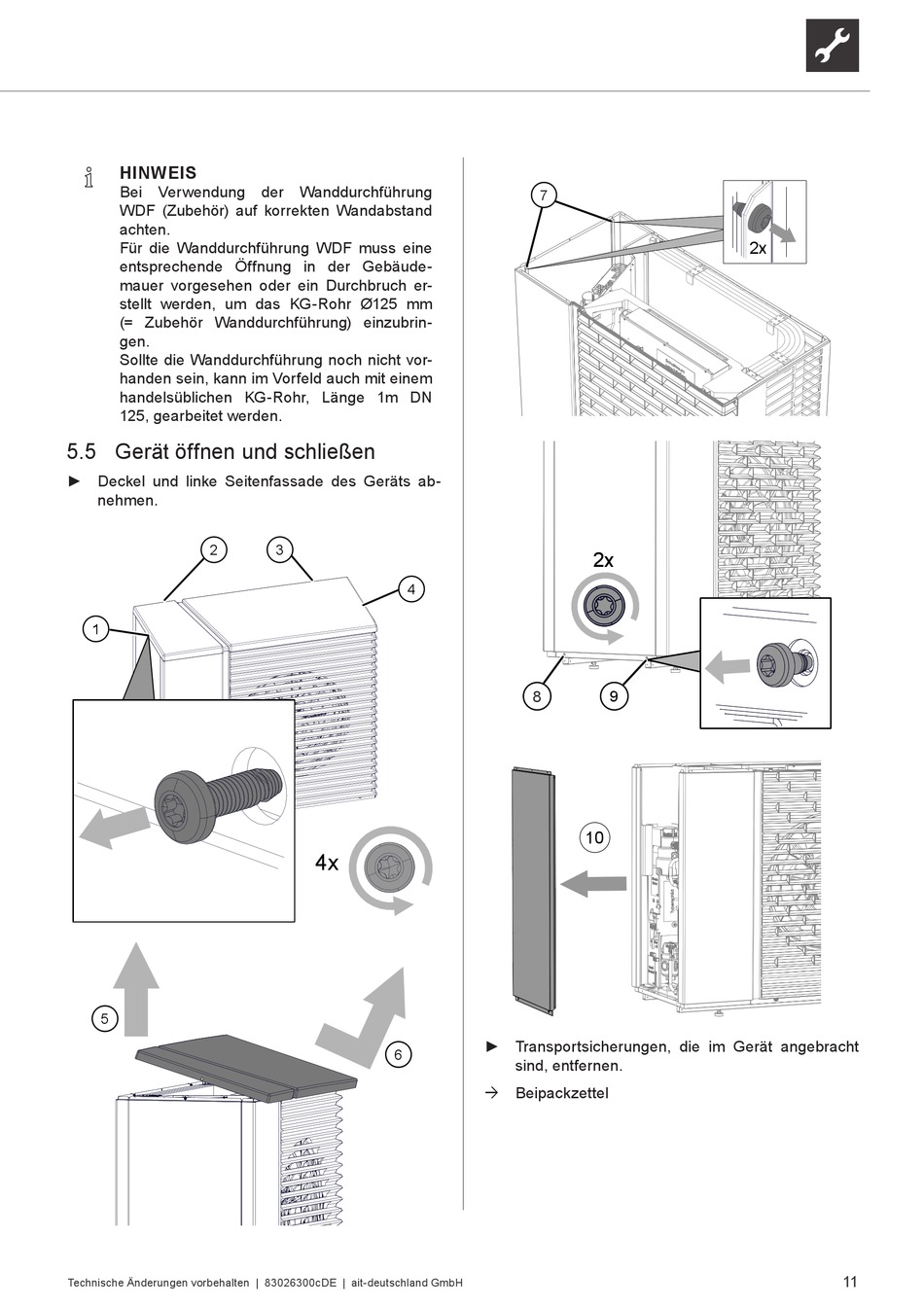

5.5 Gerät öffnen und schließen
► Deckel und linke Seitenfassade des Geräts ab-
nehmen.
2
1
5
Technische Änderungen vorbehalten | 83026300cDE | ait-deutschland GmbH
3
4
4x
6
7
2x
9
8
10
► Transportsicherungen, die im Gerät angebracht
sind, entfernen.
Beipackzettel
2x
11
