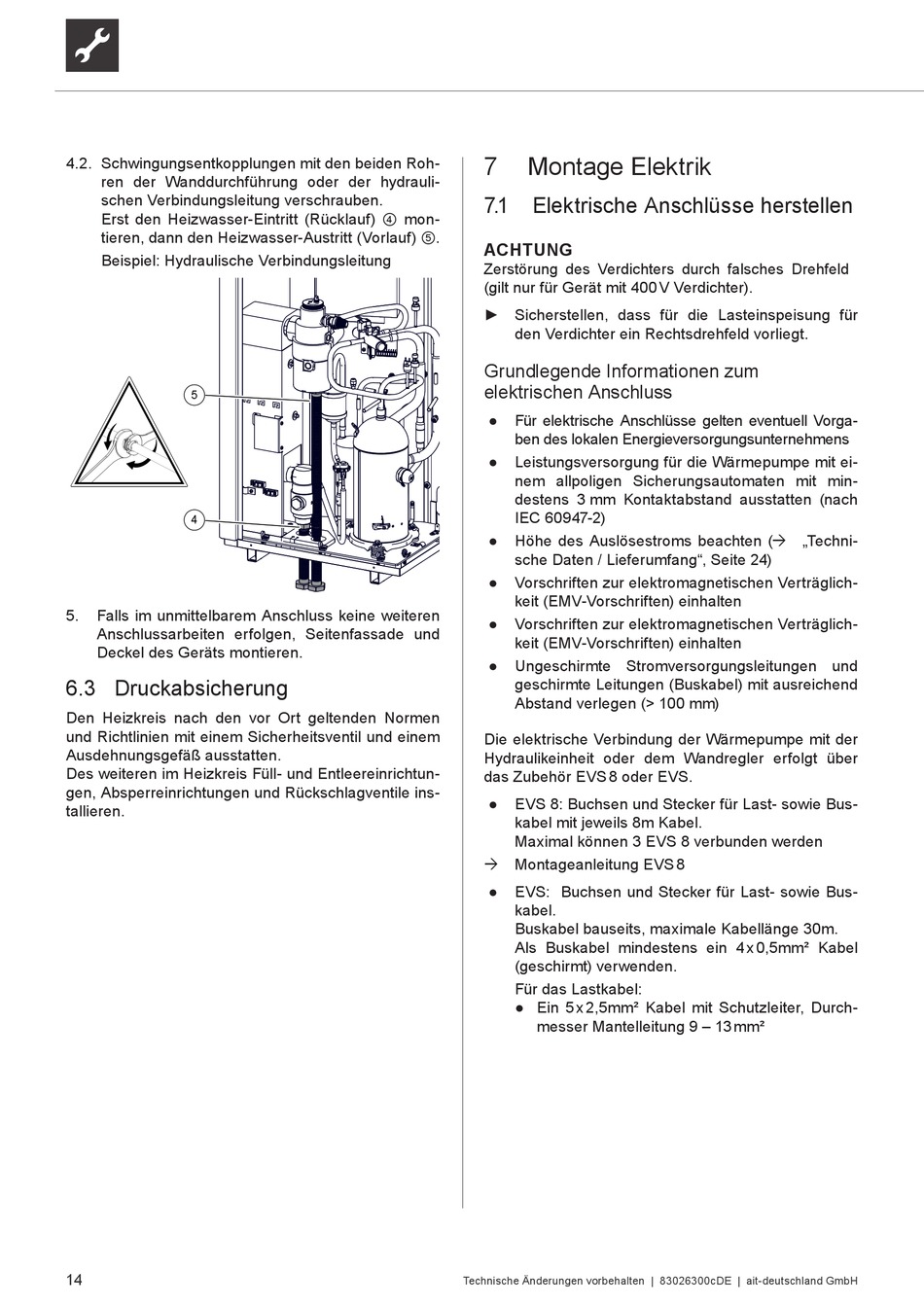

4.2. Schwingungsentkopplungen mit den beiden Roh-
ren der Wanddurchführung oder der hydrauli-
schen Verbindungsleitung verschrauben.
Erst den Heizwasser-Eintritt (Rücklauf) ④ mon-
tieren, dann den Heizwasser-Austritt (Vorlauf) ⑤.
Beispiel: Hydraulische Verbindungsleitung
5
4
5.
Falls im unmittelbarem Anschluss keine weiteren
Anschlussarbeiten erfolgen, Seitenfassade und
Deckel des Geräts montieren.
6.3 Druckabsicherung
Den Heizkreis nach den vor Ort geltenden Normen
und Richtlinien mit einem Sicherheitsventil und einem
Ausdehnungsgefäß ausstatten.
Des weiteren im Heizkreis Füll- und Entleereinrichtun-
gen, Absperreinrichtungen und Rückschlagventile ins-
tallieren.
14
7
Montage Elektrik
7.1
Elektrische Anschlüsse herstellen
ACHTUNG
Zerstörung des Verdichters durch falsches Drehfeld
(gilt nur für Gerät mit 400 V Verdichter).
► Sicherstellen, dass für die Lasteinspeisung für
den Verdichter ein Rechtsdrehfeld vorliegt.
Grundlegende Informationen zum
elektrischen Anschluss
●
Für elektrische Anschlüsse gelten eventuell Vorga-
ben des lokalen Energieversorgungsunternehmens
●
Leistungsversorgung für die Wärmepumpe mit ei-
nem allpoligen Sicherungsautomaten mit min-
destens 3 mm Kontaktabstand ausstatten (nach
IEC 60947-2)
●
Höhe des Auslösestroms beachten ( „Techni-
sche Daten / Lieferumfang", Seite 24)
●
Vorschriften zur elektromagnetischen Verträglich-
keit (EMV-Vorschriften) einhalten
●
Vorschriften zur elektromagnetischen Verträglich-
keit (EMV-Vorschriften) einhalten
●
Ungeschirmte Stromversorgungsleitungen und
geschirmte Leitungen (Buskabel) mit ausreichend
Abstand verlegen (> 100 mm)
Die elektrische Verbindung der Wärmepumpe mit der
Hydraulikeinheit oder dem Wandregler erfolgt über
das Zubehör EVS 8 oder EVS.
●
EVS 8: Buchsen und Stecker für Last- sowie Bus-
kabel mit jeweils 8m Kabel.
Maximal können 3 EVS 8 verbunden werden
Montageanleitung EVS 8
●
EVS: Buchsen und Stecker für Last- sowie Bus-
kabel.
Buskabel bauseits, maximale Kabellänge 30m.
Als Buskabel mindestens ein 4 x 0,5mm² Kabel
(geschirmt) verwenden.
Für das Lastkabel:
● Ein 5 x 2,5mm² Kabel mit Schutzleiter, Durch-
messer Mantelleitung 9 – 13 mm²
Technische Änderungen vorbehalten | 83026300cDE | ait-deutschland GmbH
