Onglet Détection
Il peut y avoir quatre Qint (sortie interne) : Qint 1 ; Qint 2, Qint 3, Qint 4.
Il existe deux QL (sorties physiques) par capteur, à savoir QL1 et QL2.
QL1 est la sortie de la broche 4 et QL2 est la sortie de la broche 2,
des broches", page 87.
Qint peut être réglé sur quatre modes différents : Single Point Mode, le Two Point Mode, le
Window Mode et le mode aide à l'installation visuelle.
Si elle n'est pas nécessaire, elle peut également être désactivée. La distance de
commutation peut être réglée à 20 %, 40 %, 60 %, 80 % ou 100 % de la distance de
commutation nominale maximale en fonction de la distance de détection du capteur
(selon la référence du capteur utilisé).
Différentes distances de commutation peuvent être réglées indépendamment pour
chacun des quatre Qint.
Pour chaque Qint, l'hystérésis peut également être réglée, sauf en Two Point Mode.

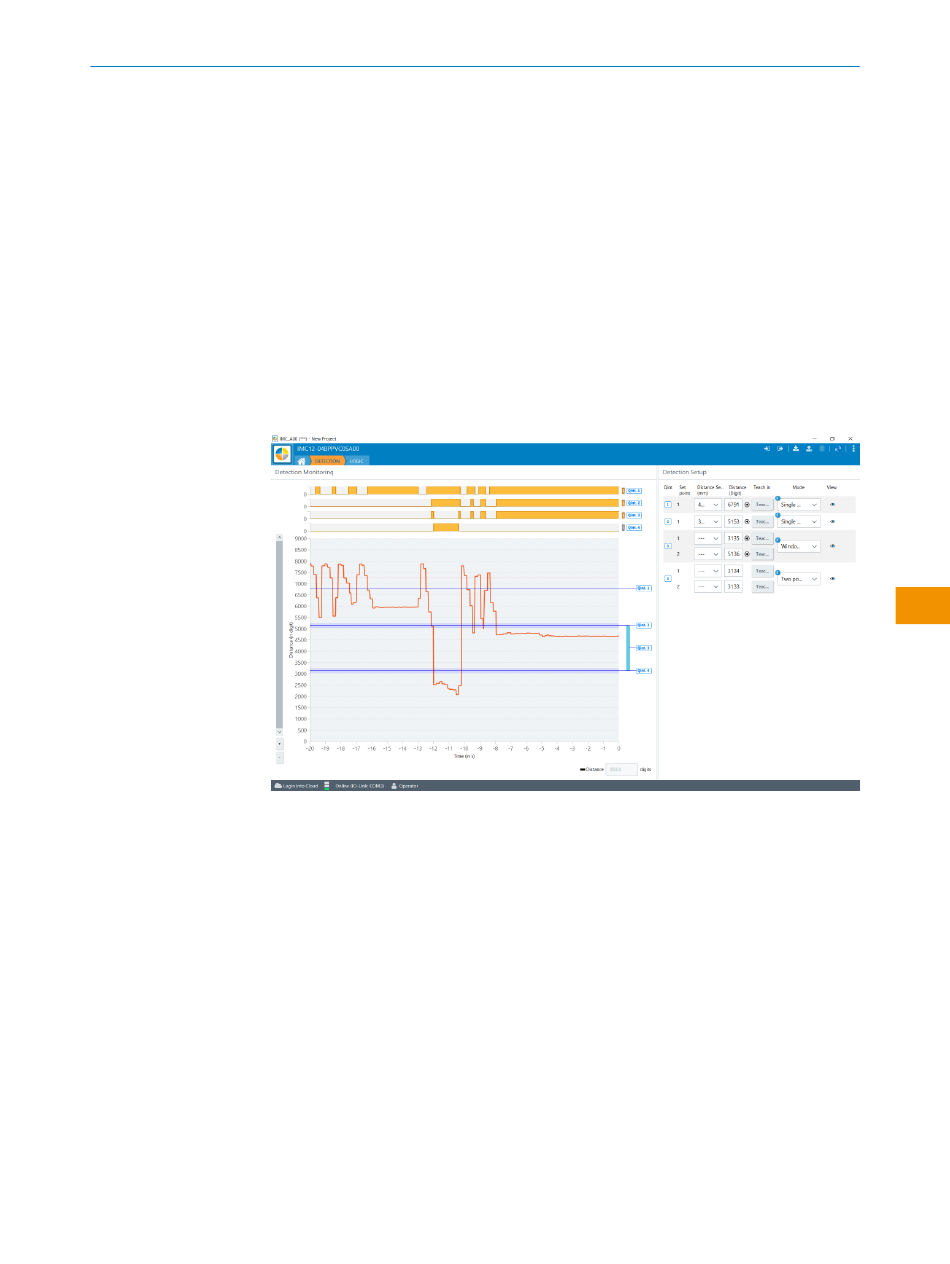

Illustration 18: Onglet Détection
• Dans l'onglet Détection, un graphique de détection indique la distance (en chif‐
fres) en fonction du temps (s)
• L'état des quatre Qints est également affiché
•
La fenêtre de configuration de la détection est disponible sur le côté droit pour
configurer les quatre Qints
• La réglage de la distance peut se faire par « 'Teach-in » ou à partir d'un menu
déroulant
• Les Single Point Mode, Two Point Mode et Window Mode peuvent être sélectionnés sous
Mode. Le Qint peut également être désactivé ou choisir de ne pas apparaître dans
le graphique
Single Point Mode
Tout Qint peut être réglé en Single Point Mode.
Dans ce mode, il suffit de définir un point de consigne et une hystérésis.
Condition préalable :
a) SP1 + Hystérésis < Limite de la distance de commutation
