Montage des DIAMANT
5
Türverschlusswinkel auf der gegenüber
liegenden Seite wieder anschrauben – die
Verschlussrolle zeigt dabei immer in Richtung
Feuerraumöffnung.
6
die 4 Schrauben des inneren Dichtrahmens
der Feuertür lösen und den Dichtrahmen
abnehmen,
7
die vordere Sichtscheibe lösen und
8
um 180° gedreht wieder einsetzen – das
LEDA-Logo befi ndet sich nun in der diagonal
gegenüber liegenden Ecke,
9
den inneren Dichtrahmen um 180° gedreht
wieder auf dem vorderen Türteil montieren.
10
Madenschraube / Sicherung der Ansatz-
schraube etwas lösen - Inbus SW 4 mm
6

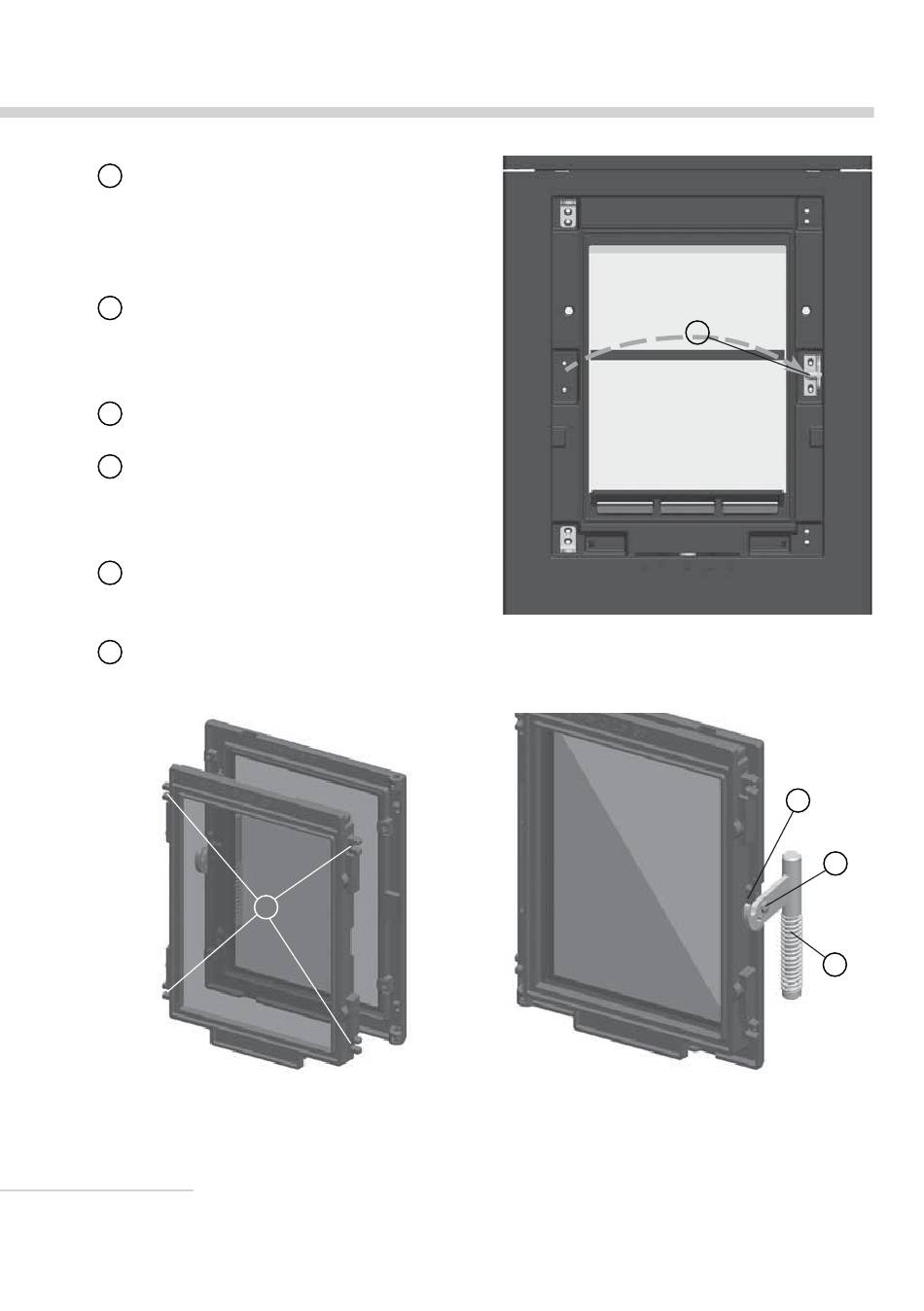

Abb. 2.28 innerer Dichtrahmen der Feuertür
60
Abb. 2.27 Versetzen des Türverschlusswinkels von Rechts- auf
Linksanschlag
Abb. 2.29 Türgriff, Ansatzschraube und Sicherung
(Madenschraube)
