Webasto Thermo Top Evo Einbaudokumentation Seite 56

Anschluss am Gebläsemotor
2
1 Sicherungs- und Relaisbox Innenraum
2 Sicherung F52 30A
1 Ltg. ge Gebläsemotor
14.4 Einbau Bedienelement
Den Einbau des Bedienelements gemäß der jeweils beiliegenden allgemeinen Einbaudokumentation durch-
führen. Der Einbauort des optionalen Bedienelements MultiControl oder des Tasters bei Option Telestart
bzw. ThermoCall/ThermoConnect ist mit dem Endkunden entsprechend den vorliegenden Einbaubedingun-
gen abzustimmen.
1328521A
56
1
1
02.03.2021
1 unterer Sicherungskontakt F52 (zur Ermitte-
lung des Leitungsabgangs Ltg. ge auf der
Rückseite)
1
4
2
1 Ltg. ge Stecker C / Pin 1 Gebläsemotor
2 Ltg. ge Sicherung F52
3 Flachsteckhülse mit Gehäuse
4 Flachstecker mit Gehäuse
Ltg. rt K1/87a Gebläsekabelbaum
Ltg. sw K1/30 Gebläsekabelbaum
1

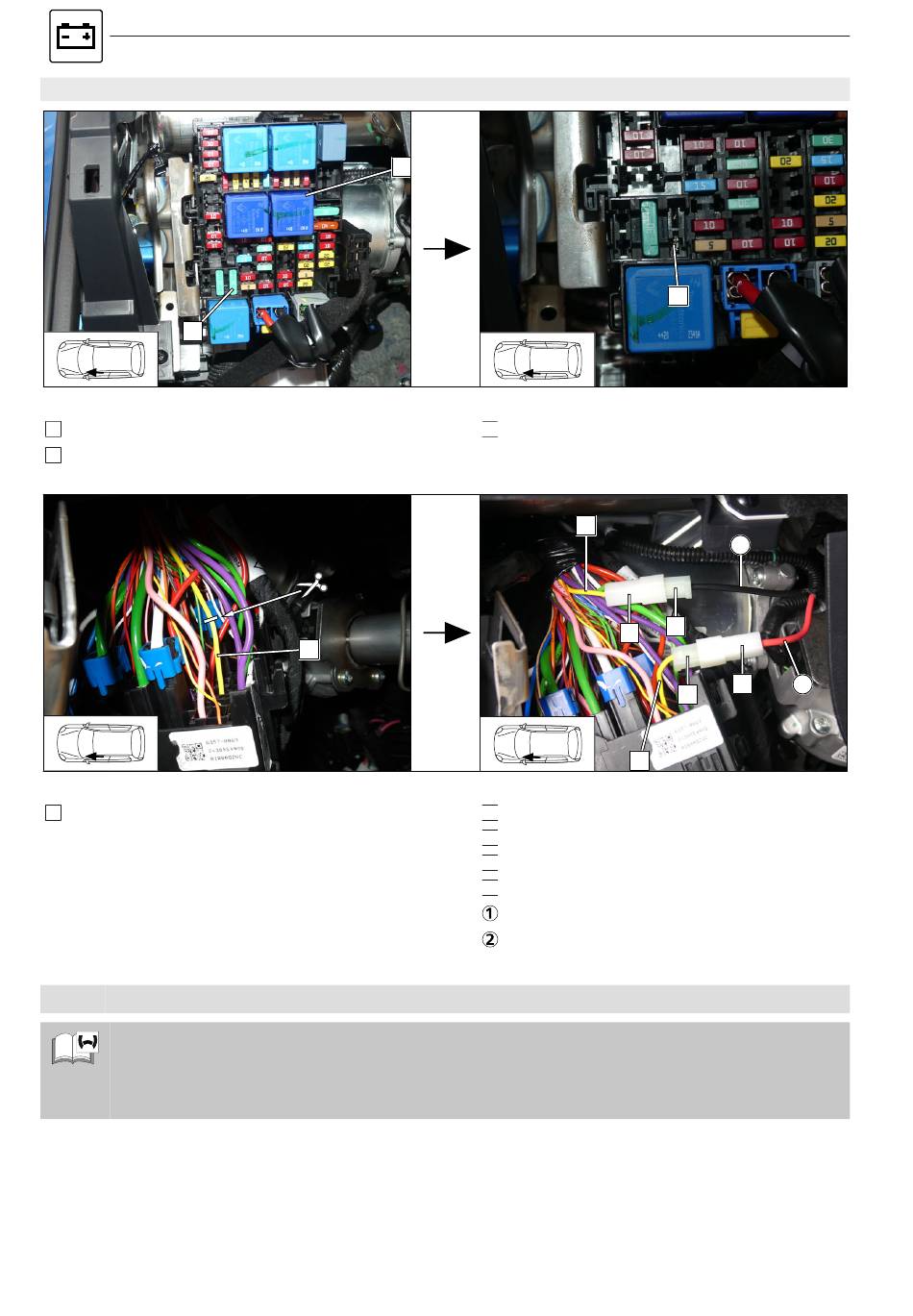

Abb. 122
2
3
4
1
3
Abb. 123
Nissan Juke
