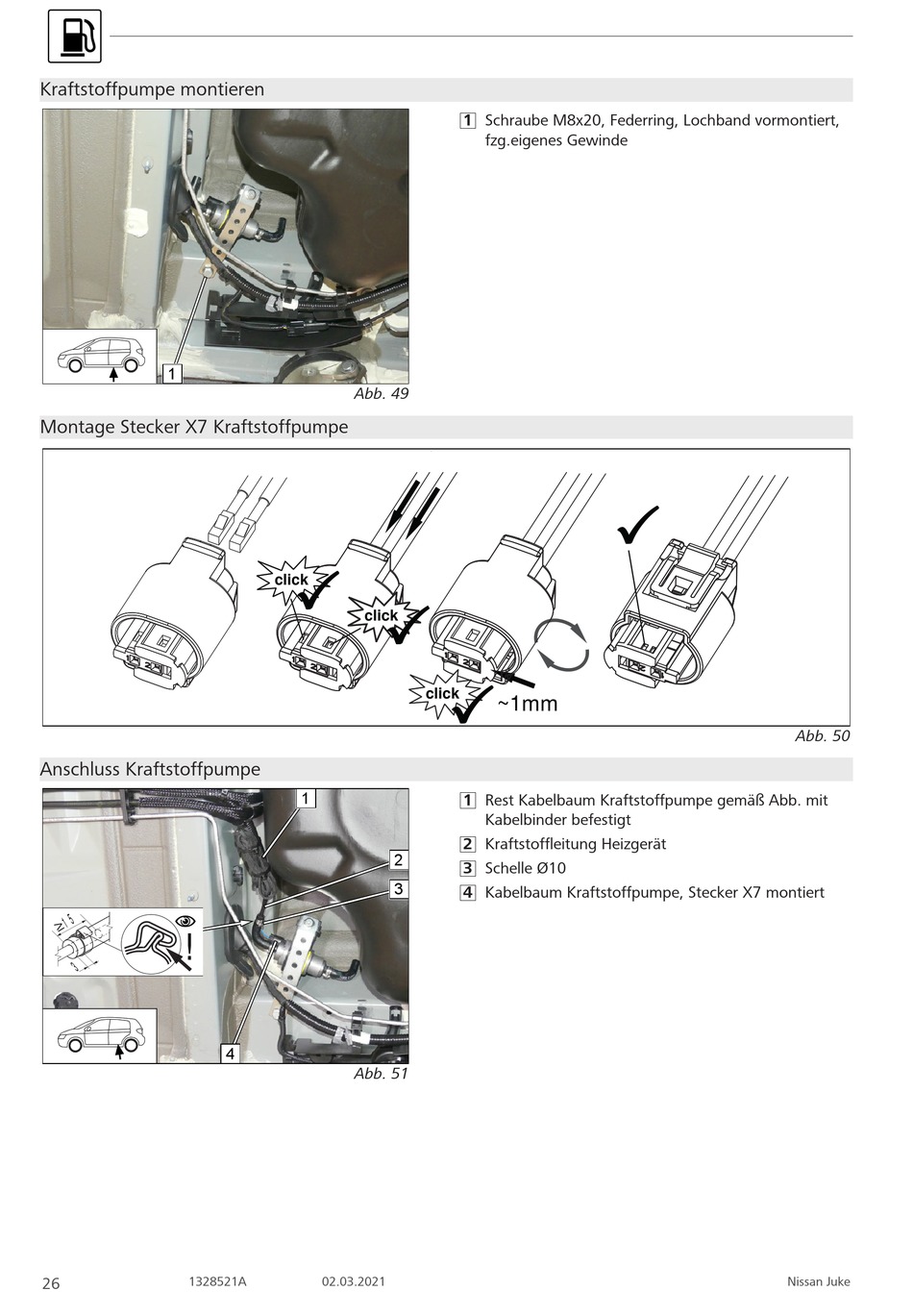

Webasto Thermo Top Evo Einbaudokumentation Seite 26

Kraftstoffpumpe montieren
1
Montage Stecker X7 Kraftstoffpumpe
Anschluss Kraftstoffpumpe
!
1328521A
26
Abb. 49
click
click
1
2
3
4
Abb. 51
02.03.2021
1 Schraube M8x20, Federring, Lochband vormontiert,
fzg.eigenes Gewinde
click
~1mm
1 Rest Kabelbaum Kraftstoffpumpe gemäß Abb. mit
Kabelbinder befestigt
2 Kraftstoffleitung Heizgerät
3 Schelle Ø10
4 Kabelbaum Kraftstoffpumpe, Stecker X7 montiert
