8.3
Montage Heizgerät

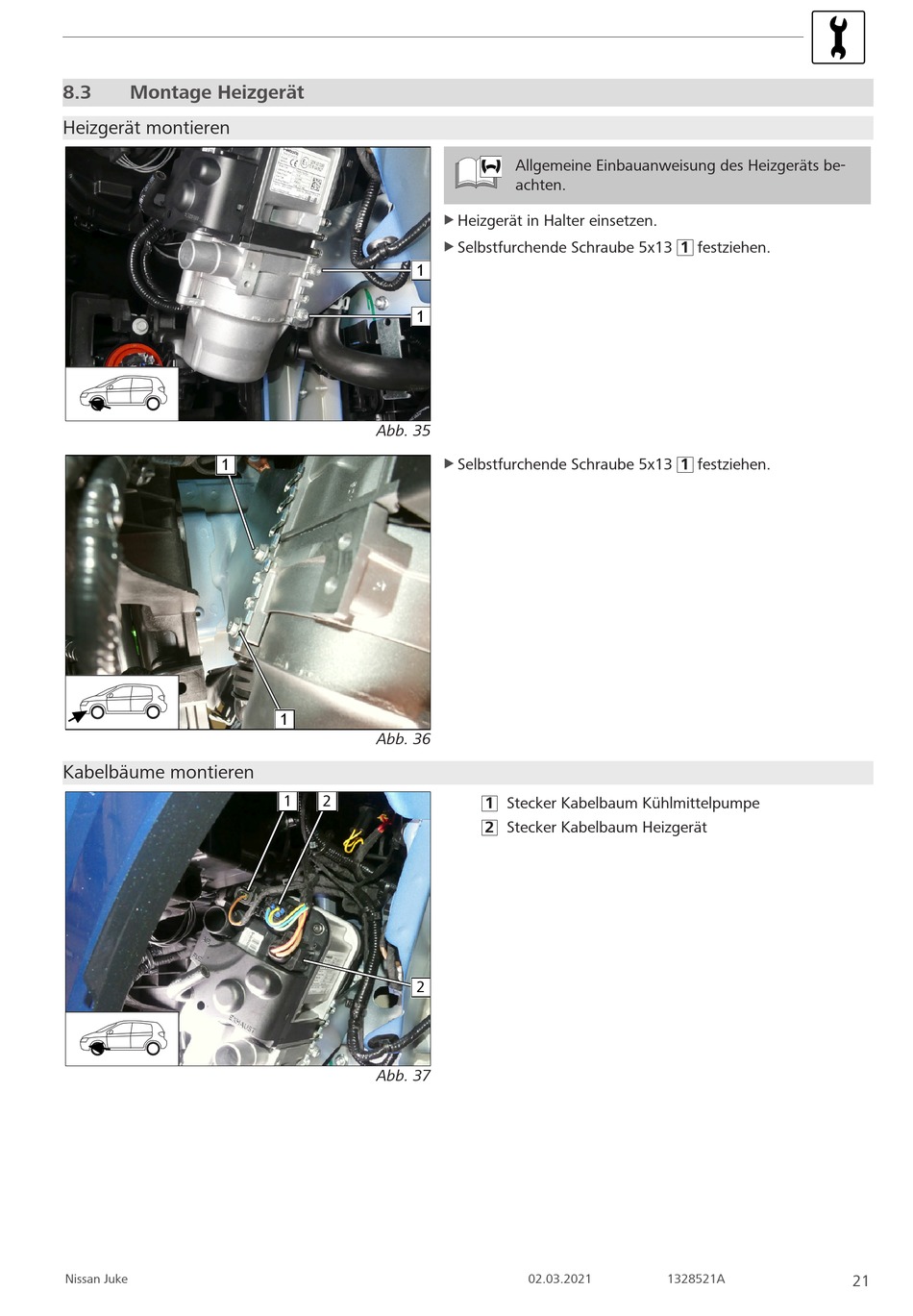

Heizgerät montieren
1
Kabelbäume montieren
Nissan Juke
u
u
1
1
Abb. 35
u
1
Abb. 36
1
2
2
Abb. 37
Allgemeine Einbauanweisung des Heizgeräts be-
achten.
Heizgerät in Halter einsetzen.
Selbstfurchende Schraube 5x13 1 festziehen.
Selbstfurchende Schraube 5x13 1 festziehen.
1 Stecker Kabelbaum Kühlmittelpumpe
2 Stecker Kabelbaum Heizgerät
