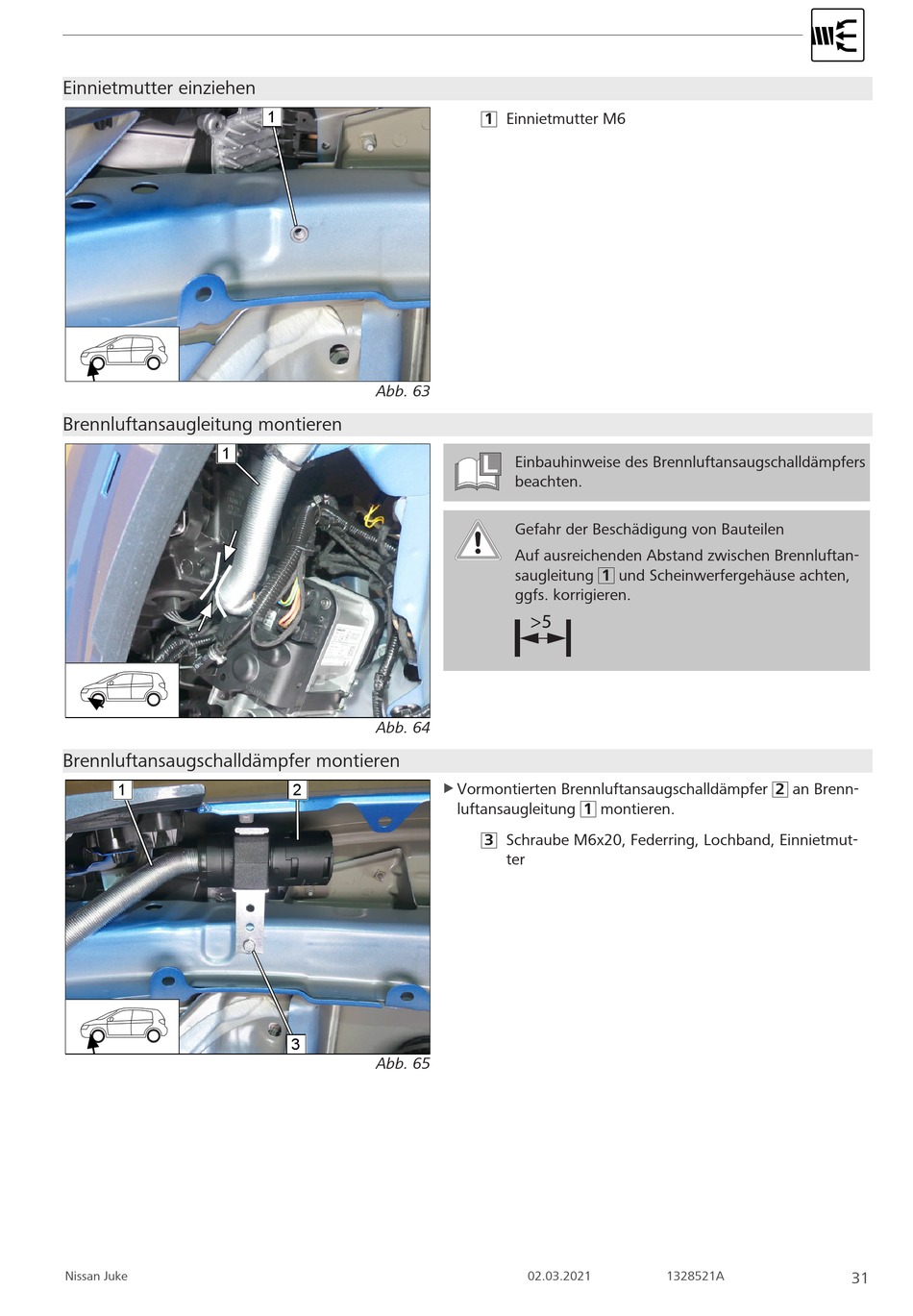

Webasto Thermo Top Evo Einbaudokumentation Seite 31

Einnietmutter einziehen
Brennluftansaugleitung montieren
1
Brennluftansaugschalldämpfer montieren
1
Nissan Juke
1
Abb. 63
Abb. 64
2
3
Abb. 65
1 Einnietmutter M6
Einbauhinweise des Brennluftansaugschalldämpfers
L
F
beachten.
Gefahr der Beschädigung von Bauteilen
Auf ausreichenden Abstand zwischen Brennluftan-
saugleitung 1 und Scheinwerfergehäuse achten,
ggfs. korrigieren.
>5
Vormontierten Brennluftansaugschalldämpfer 2 an Brenn-
u
luftansaugleitung 1 montieren.
3 Schraube M6x20, Federring, Lochband, Einnietmut-
ter
