Wasser-Heizgerät

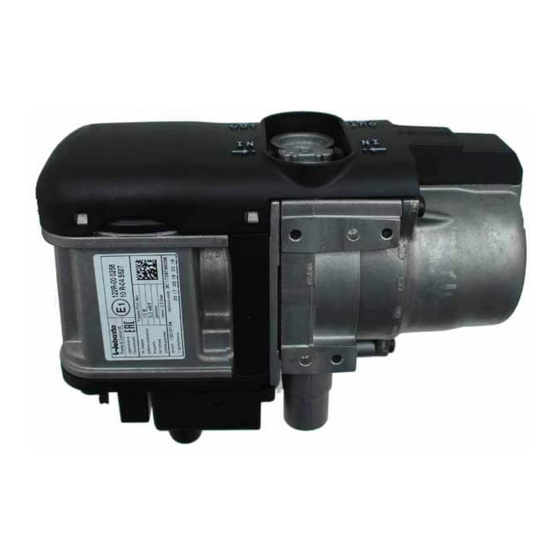

Zusatzheizung Thermo Top Evo
Einbaudokumentation
Hyundai i40
Diesel
ab Modell 2011
Linkslenker
Manuelle Klimaanlage / Klimaautomatik
Schaltgetriebe, nicht Automatikgetriebe
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zu-
behörkatalog Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu
reparieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei
die notwendigen technischen Fähigkeiten erworben haben und die für einen sachge-
rechten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 1317665B
e1
00 0258
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Hyundai i40 Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Halter vorbereiten Vorwort Heizgerät vorbereiten Allgemeine Hinweise Heizgerät einbauen Spezialwerkzeug Kühlmittelkreislauf Erläuterungen zum Dokument Brennluft Vorarbeiten Abgas Einbauort Heizgerät Brennstoff Elektrik vorbereiten Abschließende Arbeiten Elektrik Schablone Tankentnehmer Sicherungshalter Innenraum montieren Bedienungshinweise für den Endkunden Gebläseansteuerung manuelle Klimaanlage Gebläseansteuerung Klimaautomatik Vorwahluhr... -
Seite 3: Heizgerät / Einbaukit
Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top Evo zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Hyundai i40 Erläuterungen zum Dokument Um Ihnen einen schnellen Überblick über die einzelnen Arbeitsschritte zu geben, finden Sie eine Kenn- zeichnung an der Außenkante oben rechts auf der jeweiligen Seite. Mechanik Elektrik Kühlmittelkreislauf Brennstoff Abgas Brennluft Software Auf Besonderheiten wird durch folgende Symbole hingewiesen: besondere Gefahr von Verletzungen oder tödlichen Unfällen besondere Gefahr der Beschädigung von Bauteilen... -
Seite 5: Vorarbeiten
Hyundai i40 Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie komplett mit Träger ausbauen - Luftfilter komplett mit Resonator ausbauen... -
Seite 6: Elektrik Vorbereiten
Hyundai i40 Elektrik vorbereiten Leitungsabschnitte behalten ihre Numerierung im gesamten Dokument! Leitungsabschnitt 2 in beiliegenden Isolier- Leitungen schlauch einziehen. ablängen 0,5² Verbindungen gemäß Schaltplan herstellen. rt/sw gn/ws 0,5² 4² 0,75² Leitungen anschlies- 4² 0,5² 4² Sicherungen F4 25A und F5 10A einsetzen. K1-Relais wird erst nach Montage Si- cherungshalter eingesetzt! 1 Sicherung F5 10A... -
Seite 7: Elektrik
Hyundai i40 Elektrik Kabelbaumverlegung Kabelbaumdurchführung 1 Gummitülle Kabelbaum Heizgerät 1 und Brennstoffleitung in 2 Kabelbäume Heizgerät, Bedienelement Wellrohr Ø 10 2 an fzg.eigenen Kabelbaum mit Kabelbinder befestigen! Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen Schema am Unterboden verlegen Kabel-... -
Seite 8: Sicherungshalter Innenraum Montieren
Hyundai i40 Sicherungshalter Innenraum mon- tieren 1 Fzg.eigene Schraube, fzg.eigene Mutter 2 Winkel Winkel montieren 1 Schraube M5x16, Karosseriescheibe [2x] Mutter 2 Sicherungshalter Innenraum Siche- rungshal- ter Innen- raum mon- tieren 1 K1-Relais K1-Relais aufstecken Kabelbaum Sicherungshalter Innenraum 2 mit Kabelbaum Heizgerät 1 gemäß Schalt- plan farbgleich verbinden! Kabelbäu- me ver-... -
Seite 9: Gebläseansteuerung Manuelle Klimaanlage
0,5² 0,5² 4² 0,75² M22A 3² 4² 3² 0,5² 0,5² 0,5² 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo Gebläsemotor 6-poliger Stecker HG 2-poliger Stecker GM schwarz 2-poliger Stecker HG Klimabedienteil gelb 4-poliger Stecker M22A 26-poliger Stecker KB grün... - Seite 10 Hyundai i40 Anschluss am 2-poligen Stecker 3 M27 vom Gebläsemotor. Verbindungen gemäß Schalt- plan herstellen. 1 Ltg. rt Stecker GM M27 2 Ltg. rt Gebläserelais Anschluss Ltg. rt K1/87a Gebläse- Ltg. sw K1/30 motor Anschluss am 26-poligen Stecker 3 M22A vom Klimasteuergerät.
-
Seite 11: Gebläseansteuerung Klimaautomatik
0,5² 0,5² 4² 0,75² M21A 3² 4² 3² 0,5² 0,5² 0,5² 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo Gebläsemotor 6-poliger Stecker HG 2-poliger Stecker GM schwarz 2-poliger Stecker HG Klimabedienteil gelb 4-poliger Stecker M21A 40-poliger Stecker KB grün... - Seite 12 Hyundai i40 Anschluss am 2-poligen Stecker 3 M27 vom Gebläsemotor. Verbindungen gemäß Schalt- plan herstellen. 1 Ltg. rt Stecker GM M27 2 Ltg. rt Gebläserelais Anschluss Ltg. rt K1/87a Gebläse- Ltg. sw K1/30 motor Anschluss am 40-poligen Stecker 2 M21A vom Klimasteuergerät.
-
Seite 13: Vorwahluhr
Hyundai i40 Vorwahluhr 1 Vorwahluhr Vor- wahluhr montieren Option Telestart 1 Empfänger 2 Schraube M6x20, Bundmutter, vor- handene Bohrung 3 Halter ausrichten Empfänger montieren 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 1 mit Klebeband befes- tigen! Tempera- tursensor montieren 1317665B... -
Seite 14: Einbauort Vorbereiten
Hyundai i40 Einbauort vorbereiten 1 Lochband Lochband abwinkeln 85° In Lochband 4 an Position 2 Sicke als Ver- drehschutz einformen! 1 Abgasschalldämpfer 3 Schraube M6x16, Federring Schall- dämpfer vormontie- 1 Bohrung Ø 7 Bohrung in Längs- träger 1 Schraube M6x20, Bundmutter 2 Lochband Einbauort vorbe-... -
Seite 15: Halter Vorbereiten
Hyundai i40 Halter vorbereiten 1 Halter Teil B 2 Schraube M6x12, Bundmutter [je 4x] 3 Kantenschutz 50 4 Halter Teil A Halter 5 Halter Teil C montieren 1 Schraube M6x20, Federring, Unterleg- scheibe, vorhandene Gewindebohrung 2 Halter Teil C Halter montieren Karosseriescheibe zwischen Längsträger und Halter Teil B einfügen! -
Seite 16: Heizgerät Einbauen
Hyundai i40 Gewinde mit selbstfurchende Schrauben 5x13 1 [4x] vorschneiden und lose montieren (max. 3 Gewindegänge eindrehen)! Schrauben lose vor- montieren Heizgerät einbauen 1 Selbstfurchende Schraube 5x13 [2x] festziehen 2 Halter Teil A Heizgerät montieren Auf ausreichenden Abstand zu benachbarten Bauteilen achten, insbesondere zur Kupp- lungsleitung 3 , ggfs. -
Seite 17: Kühlmittelkreislauf
Hyundai i40 Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 18 Hyundai i40 Abschnitt X entsorgen. Schlauch A = Formschlauch 90° Ø18 Schlauch E = Formschlauch 180° Ø18 Schläuche ablängen 1 Lochband 2 Bohrung auf Ø 8,5 aufbohren Lochband vorbe- reiten 90° 1 Lochband 2 Fzg.eigene Schraube Lochband montieren 1 Lochband 2 Schraube M6x25, Bundmutter 3 Umwälzpumpe 4 Aufnahme Umwälzpumpe...
- Seite 19 Hyundai i40 Schlauch Motorausgang / Wärmetausche- reingang 1 ausbauen. Federbandschellen werden wieder verwendet! Trennstelle 1 Fzg.eigene Federbandschelle Anschluss Motoraus- gang und Umwälz- pumpe Fzg.eigenen Schlauch 1 gemäß Abbildung montieren! 2 Fzg.eigene Federbandschelle Anschluss Wärmetau- sche- reingang und Heiz- geräteaus- gang Schläuche ausrichten.
- Seite 20 Hyundai i40 Kabelbaum Umwälzpumpe 1 anstecken und im Leitungsschacht (siehe Markierung ) zum Heizgerät verlegen! Kabel- baum Umwälz- pumpe 1 Kabelbaum Umwälzpumpe aufstecken Kabel- baum Umwälz- pumpe 1317665B...
-
Seite 21: Brennluft
Hyundai i40 Brennluft Abschnitt X entsorgen. 1 Brennluftleitung a = 200 Brennluft- leitung ablängen 1 Schraube M5x12, Bundmutter 2 Schelle Ø 51 Schelle montieren 1 Schelle Ø 25 2 Schalldämpfer 3 Brennluftleitung Schall- dämpfer montieren 1317665B... -
Seite 22: Abgas
Hyundai i40 Abgas Abschnitt X entsorgen. 1 Abgasleitung Abgaslei- 2 Abgasendstück tung vor- bereiten 1 Schlauchklemme [2x] 2 Abgasleitung Abgaslei- tung mon- tieren 1 Lochband Lochband abwinkeln 90° 1 Bohrung Ø 7 Bohrung in Traverse 1317665B... - Seite 23 Hyundai i40 1 Schraube M6x20, Bundmutter 2 Lochband Lochband montieren 1 Schlauchklemme 2 Abgasendstück 3 Rohrschelle 4 Schraube M6x20, Bundmutter 5 Lochband Abgas- endstück montieren 1 Radhausschale 2 Bohrung Ø 60 Radhaus- schale aus- schneiden Abgasendstück 1 mittig in Bohrung aus- richten.
-
Seite 24: Brennstoff
Hyundai i40 Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 25 Hyundai i40 Lochband 1 wird nach dem Abwinkeln an Trennlinie 2 abgelängt (siehe nachfolgende Abbildung)! Lochband vorbe- reiten 90° 45° 1 Lochband Teil A 2 Lochband Teil B Lochband abgelängt 1 Lochband Teil A 2 Lochband Teil B 3 Dosierpumpe 4 Aufnahme Dosierpumpe 5 Schraube M6x25, Bundmutter Dosier-...
- Seite 26 Hyundai i40 Tankarmatur 1 gemäß Herstellerangaben ausbauen. Bundmutter M6 3 zwischen den Stegen positionieren! 2 Lochbild übertragen, Bohrung Ø 6 Brennstoff- entnahme Tankentnehmer 2 gemäß Schablone formen, ablängen und einsetzen! Tankent- nehmer einsetzen Drei Unterlegscheiben als Höhenausgleich an Position 3 einsetzen! 1 Tankentnehmer 2 Bundmutter festziehen Tankent-...
- Seite 27 Hyundai i40 Tankarmatur 3 gemäß Herstellerangaben einbauen! 1 Tankentnehmer 2 Formschlauch, Schelle Ø 10 [2x] 4 Brennstoffleitung Brenn- stofflei- tung an- schliessen Wellrohr Ø 10 1 auf Brennstoffleitung Tankentnehmer aufschieben. Lage der Bau- teile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 2 Kabelbaum Dosierpumpe, Stecker mon- Anschluss tiert...
-
Seite 28: Abschließende Arbeiten
- Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzen anbringen - Erstinbetriebnahme und Funktionsprüfung siehe Einbauanweisung Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 29: Schablone Tankentnehmer
Hyundai i40 Schablone Tankentnehmer Seitenansicht Draufsicht 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm 1317665B... -
Seite 30: Bedienungshinweise Für Den Endkunden
Hyundai i40 Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
