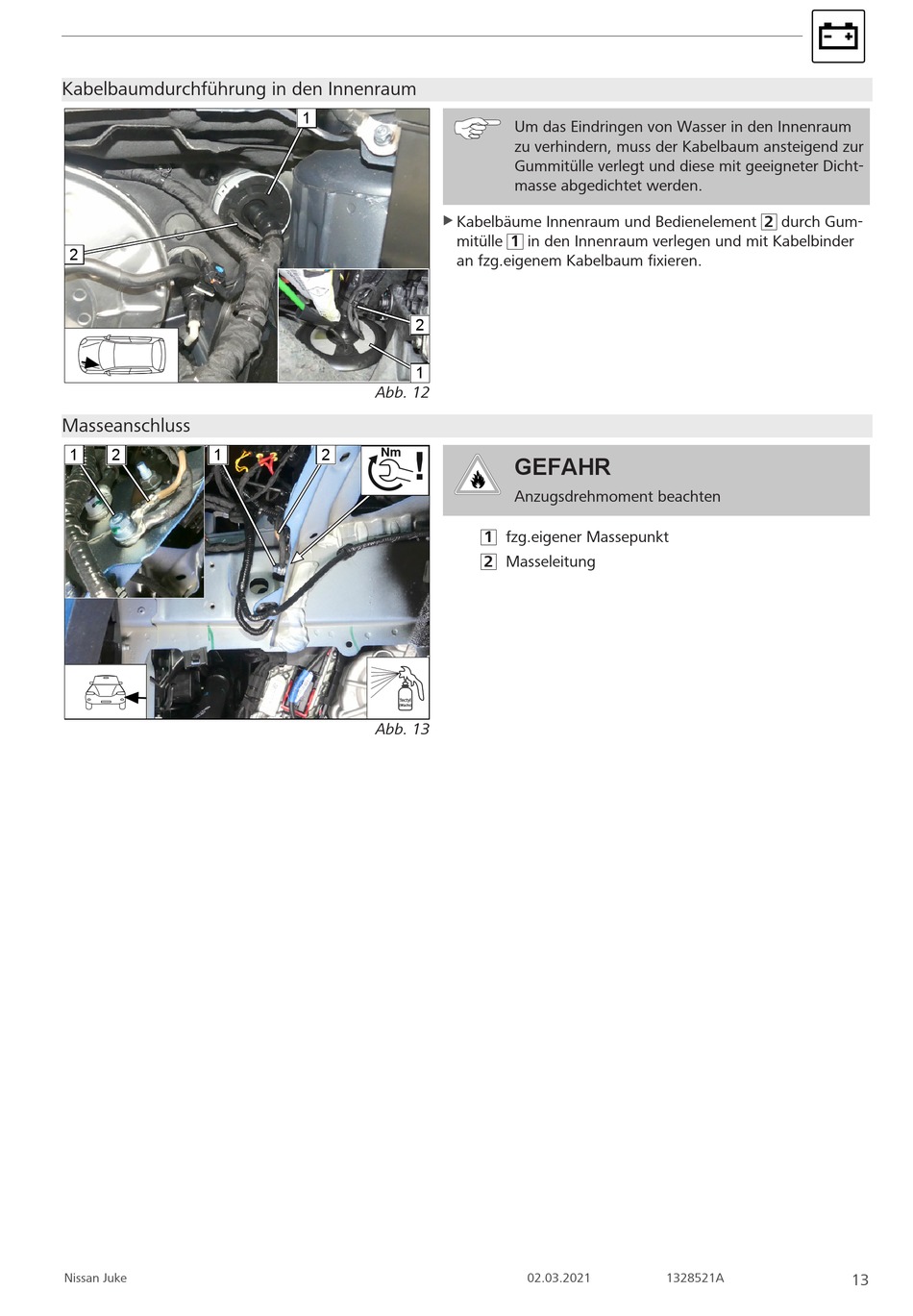

Webasto Thermo Top Evo Einbaudokumentation Seite 13

Kabelbaumdurchführung in den Innenraum
2
Masseanschluss
1 2 1
Nissan Juke
1
Kabelbäume Innenraum und Bedienelement 2 durch Gum-
u
mitülle 1 in den Innenraum verlegen und mit Kabelbinder
an fzg.eigenem Kabelbaum fixieren.
2
1
Abb. 12
2 Nm
!
Tectyl
(Wachs)
Abb. 13
Um das Eindringen von Wasser in den Innenraum
zu verhindern, muss der Kabelbaum ansteigend zur
Gummitülle verlegt und diese mit geeigneter Dicht-
masse abgedichtet werden.
GEFAHR
Anzugsdrehmoment beachten
1 fzg.eigener Massepunkt
2 Masseleitung
02.03.2021 1328521A
13
