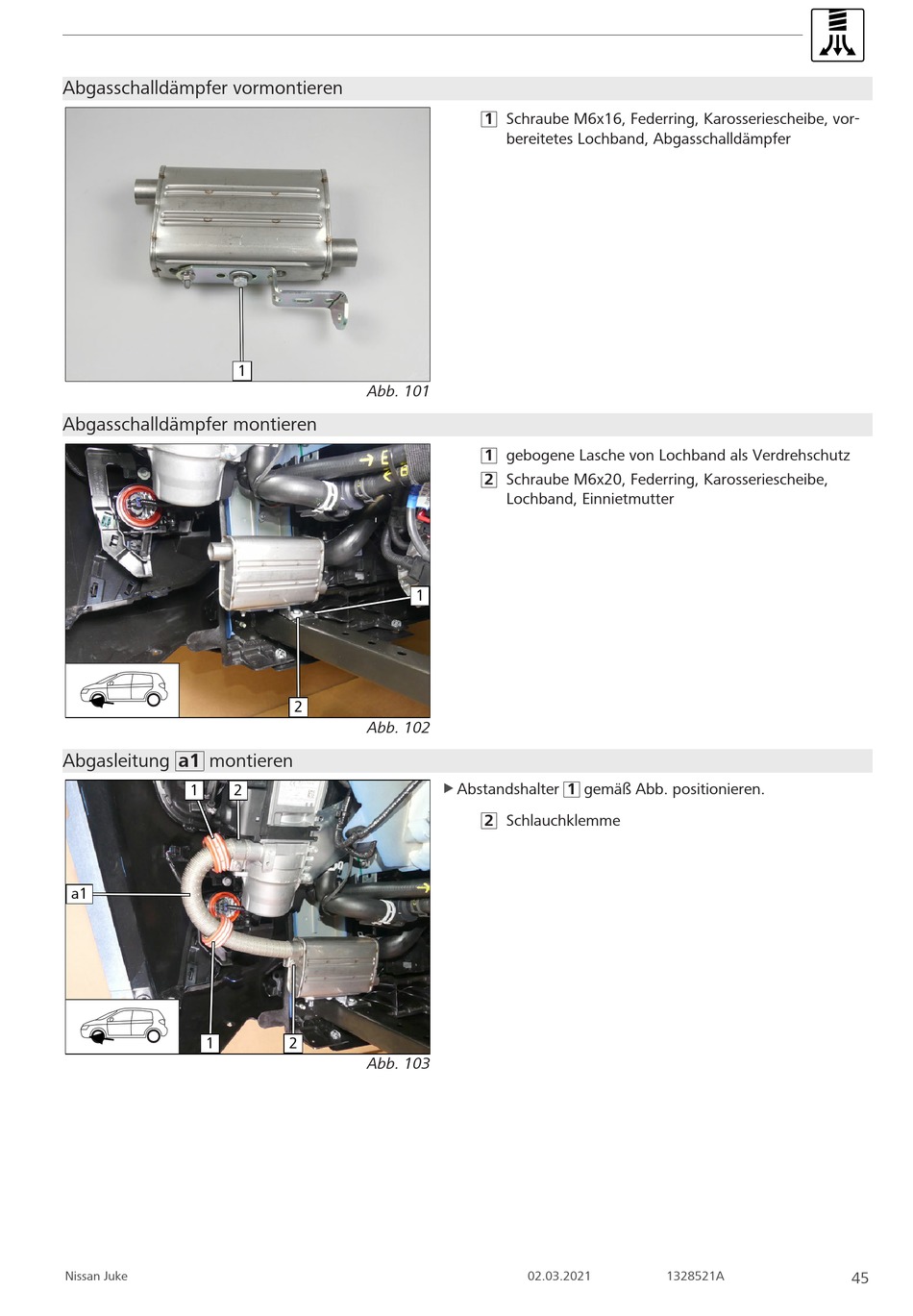

Abgasschalldämpfer vormontieren
Abgasschalldämpfer montieren
Abgasleitung a1 montieren
1
2
a1
1
Nissan Juke
1
Abb. 101
2
Abb. 102
2
Abb. 103
1 Schraube M6x16, Federring, Karosseriescheibe, vor-
bereitetes Lochband, Abgasschalldämpfer
1 gebogene Lasche von Lochband als Verdrehschutz
2 Schraube M6x20, Federring, Karosseriescheibe,
Lochband, Einnietmutter
1
Abstandshalter 1 gemäß Abb. positionieren.
u
2 Schlauchklemme
