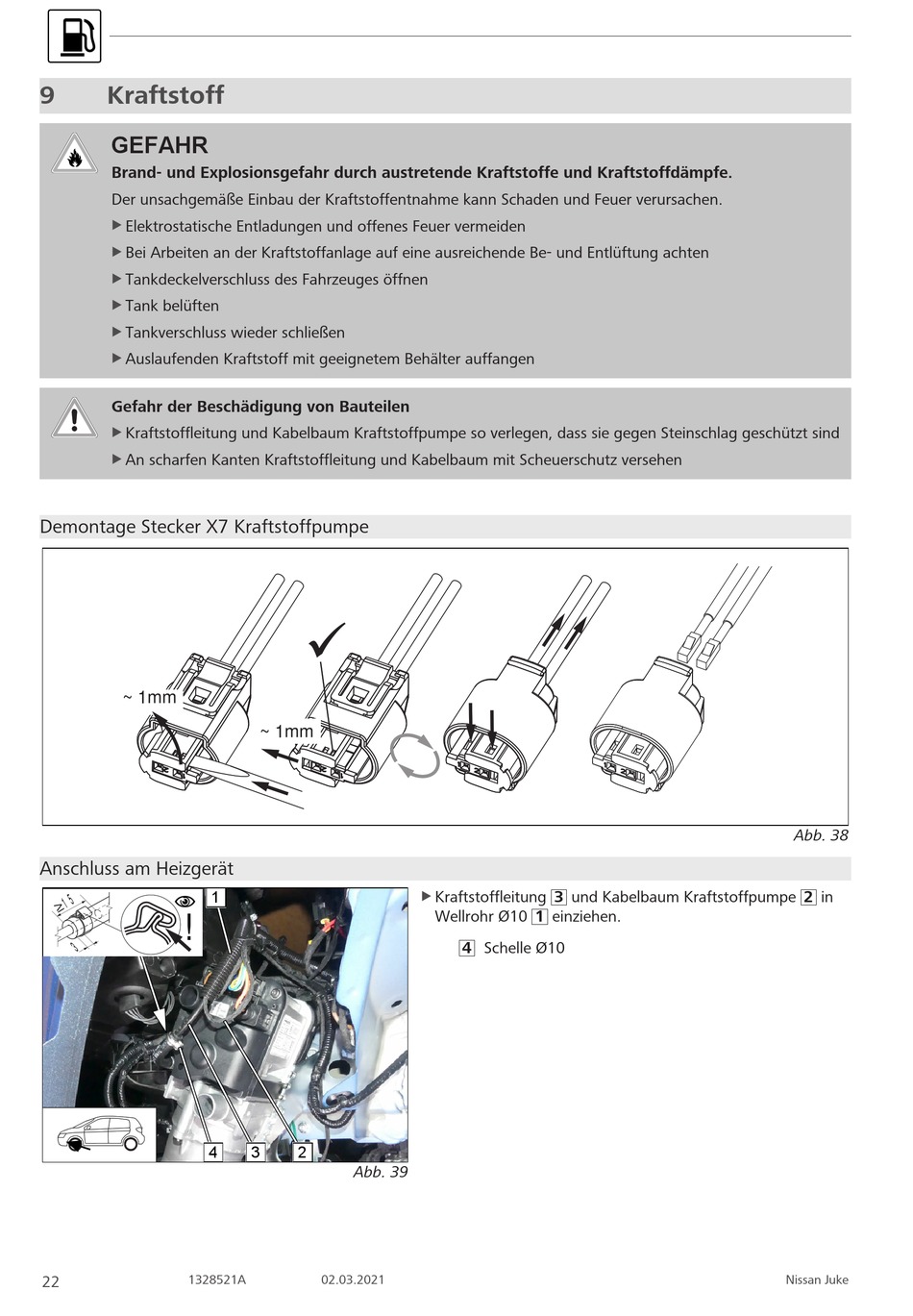

Webasto Thermo Top Evo Einbaudokumentation Seite 22

9 Kraftstoff
GEFAHR
Brand- und Explosionsgefahr durch austretende Kraftstoffe und Kraftstoffdämpfe.
Der unsachgemäße Einbau der Kraftstoffentnahme kann Schaden und Feuer verursachen.
Elektrostatische Entladungen und offenes Feuer vermeiden
u
Bei Arbeiten an der Kraftstoffanlage auf eine ausreichende Be- und Entlüftung achten
u
u Tankdeckelverschluss des Fahrzeuges öffnen
Tank belüften
u
Tankverschluss wieder schließen
u
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen
u
Gefahr der Beschädigung von Bauteilen
Kraftstoffleitung und Kabelbaum Kraftstoffpumpe so verlegen, dass sie gegen Steinschlag geschützt sind
u
An scharfen Kanten Kraftstoffleitung und Kabelbaum mit Scheuerschutz versehen
u
Demontage Stecker X7 Kraftstoffpumpe
~ 1mm
Anschluss am Heizgerät
1
!
4
1328521A
22
~ 1mm
u
3 2
Abb. 39
02.03.2021
Kraftstoffleitung 3 und Kabelbaum Kraftstoffpumpe 2 in
Wellrohr Ø10 1 einziehen.
4 Schelle Ø10
Abb. 38
Nissan Juke
