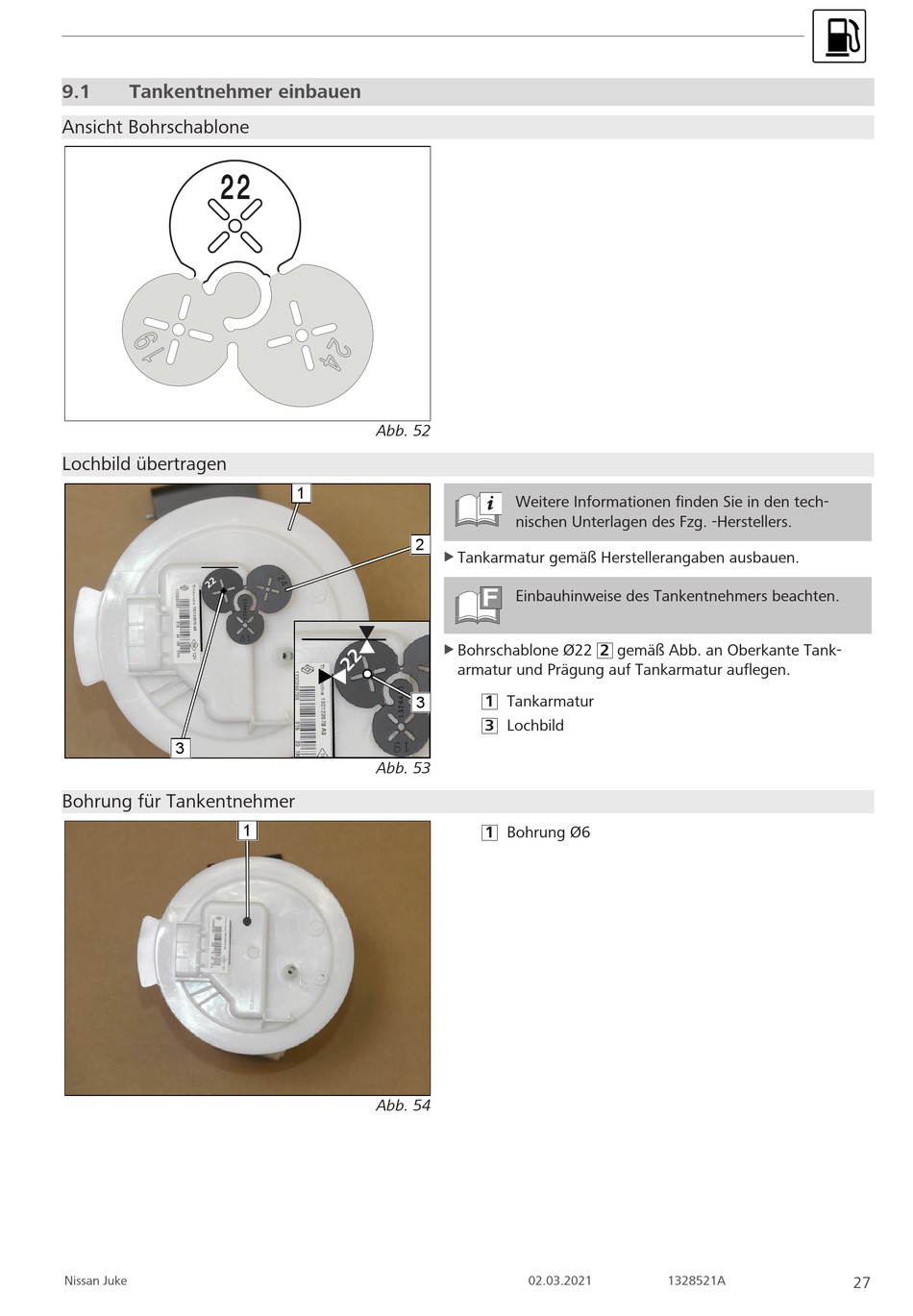

9.1 Tankentnehmer einbauen
Ansicht Bohrschablone
Lochbild übertragen
3
Bohrung für Tankentnehmer
Nissan Juke
Abb. 52
1
Abb. 53
1
Abb. 54
Weitere Informationen finden Sie in den tech-
nischen Unterlagen des Fzg. -Herstellers.
2
Tankarmatur gemäß Herstellerangaben ausbauen.
u
Einbauhinweise des Tankentnehmers beachten.
F
F
Bohrschablone Ø22 2 gemäß Abb. an Oberkante Tank-
u
armatur und Prägung auf Tankarmatur auflegen.
1 Tankarmatur
3
3 Lochbild
1 Bohrung Ø6
