Webasto Thermo Top Evo Einbaudokumentation Seite 50

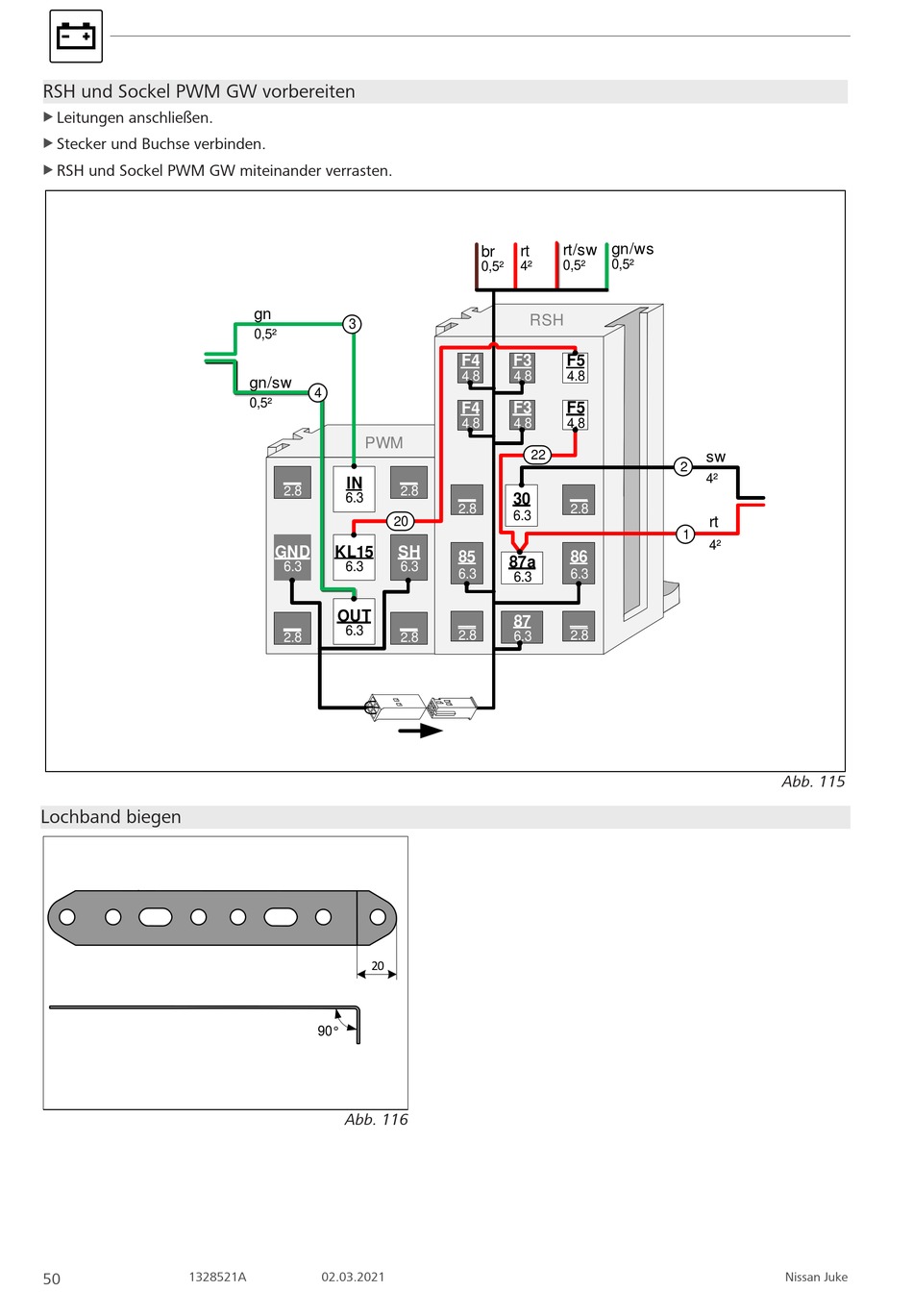

RSH und Sockel PWM GW vorbereiten
Leitungen anschließen.
u
u Stecker und Buchse verbinden.
RSH und Sockel PWM GW miteinander verrasten.
u
Lochband biegen
1328521A
50
gn
3
0,5²
gn/sw
4
0,5²
PWM
__ __
IN
2.8 2.8
6.3
20
GND KL15 SH
6.3 6.3 6.3
OUT
__ __
6.3
2.8 2.8
20
90°
Abb. 116
02.03.2021
gn/ws
rt/sw
rt
br
0,5²
0,5²
4²
0,5²
RSH
F4 F3 F5
4.8 4.8 4.8
F4 F3 F5
4.8 4.8
4.8
22
__ __
30
2.8 2.8
6.3
85 86
87a
6.3 6.3
6.3
__ __
87
2.8 2.8
6.3
sw
2
4²
rt
1
4²
Abb. 115
Nissan Juke
