6 Көгалшапқышты құрастыру
► Келесі толықтырушы бөлшектер қауіпсіз
күйде екеніне көз жеткізіңіз:
– Көгал шапқыш,
– Пышақ, 4.6.2.
► Көгал шапқышты тазалаңыз,
► Пышақты тексеріңіз,
► Қозғалтқыш майын құйыңыз,
► Меңгерікті жайыңыз,
► Меңгерікті орнатыңыз,
► Көгал шапқышты толтырыңыз,
► Егер шөп шабу кезінде шөп жинағышқа шөп
жиналса:
► Ұзартқышты ажыратыңыз,
► Жабындау қақпағын ашыңыз,
► Шөп жинағышты бекітіңіз,
► Егер шөп шабу процесінде шөп бүйірден
жерге бағытталуы керек болса:
► Жабындау қақпағын жабыңыз,
► Ұзартқышты бекітіңіз,
► Егер жабындалатын болса:
► Жабындау қақпағын жабыңыз,
► Ұзартқышты ажыратыңыз,
► Кесу биіктігін реттеңіз,
► Басқару элементтерін тексеріңіз,
► Егер бұл қадамдарды орындау мүмкін
болмаса: көгал шапқышты пайдаланбаңыз
және STIHL мамандандырылған дилеріне
хабарласыңыз.
6 Көгалшапқышты
құрастыру
6.1 Шөп жинағышты монтаждау,
ілу және босату

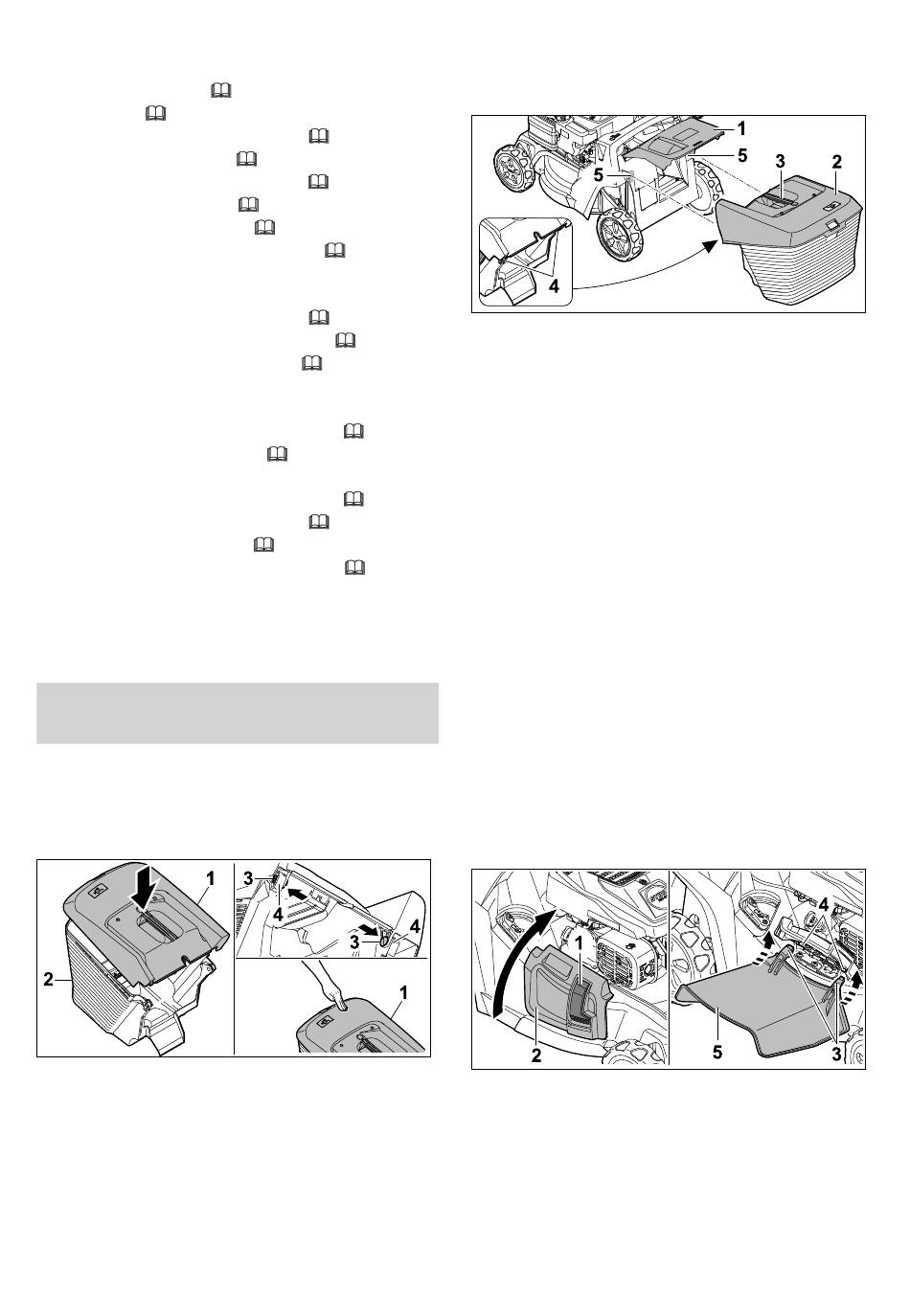

6.1.1 Шөп жинағышты монтаждау
► Шөп жинағыштың жоғарғы бөлігін (1) шөп
жинағыштың төменгі бөлігіне (2) саптаңыз
► Болттарды (3) ішкі жағынан саңылаулар (4)
арқылы кіргізіңіз.
► Шөп жинағыштың жоғарғы бөлігін (1) төмен
қарай басыңыз.
Шөп жинағыштың жоғарғы жағы сырт еткен
дыбыспен бекітіледі.
0478-111-9860-A
4.6.1.
15.2.
10.2.
6.3.
8.1.
8.3.
7.1.
6.2.2.
11.4.1.
6.1.2.
11.4.2.
6.2.1.
11.4.2.
6.2.2.
11.2.
10.1.
6.1.2 Шөп жинағышты бекітіп ілу
► Қозғалтқышты тоқтатыңыз.
► Көгал шапқышты тегіс жерге қойыңыз.
► Шығарынды жапқышты (1) ашып, ұстап
тұрыңыз.
► Шөп жинағышты (2) тұтқасынан (3) ұстап,
төбесінен ілмектерімен (4) ұстағышқа (5)
іліп бекітіңіз.
► Шығарынды жапқышты (1) шөп
жинағышқа (2) қойыңыз.
6.1.3 Шөп жинағышты ажырату
► Қозғалтқышты өшіріңіз.
► Көгалшапқышты тегіс бетке қойыңыз.
► Лақтырманың қақпағын ашып, ұстап
тұрыңыз.
► Шөп жинағышты тұтқасынан ұстап жоғары
қарай шығарыңыз.
► Лақтырманың қақпағын жабыңыз.
6.2 Ұзартқышты ілу және
ажырату
6.2.1 Ұзартқышты ілу
► Қозғалтқышты өшіріңіз.
► От алдыру білтесі сымының штекерін
шығарыңыз.
► Көгалшапқышты тегіс бетке қойыңыз.
► Құлыпты (1) басып тұрыңыз.
► Қапталдан түсіріп тастау қақпағын (2)
ашыңыз және ұстаңыз.
► Екі ілгекті (3) төменгі жағынан оське (4)
іліңіз.
► Қапталдан түсіріп тастау қақпағын (2)
ұзартқышқа (5) қойыңыз.
► От алдыру білтесі сымының штекерін
салыңыз.
