Proline Promag 10L

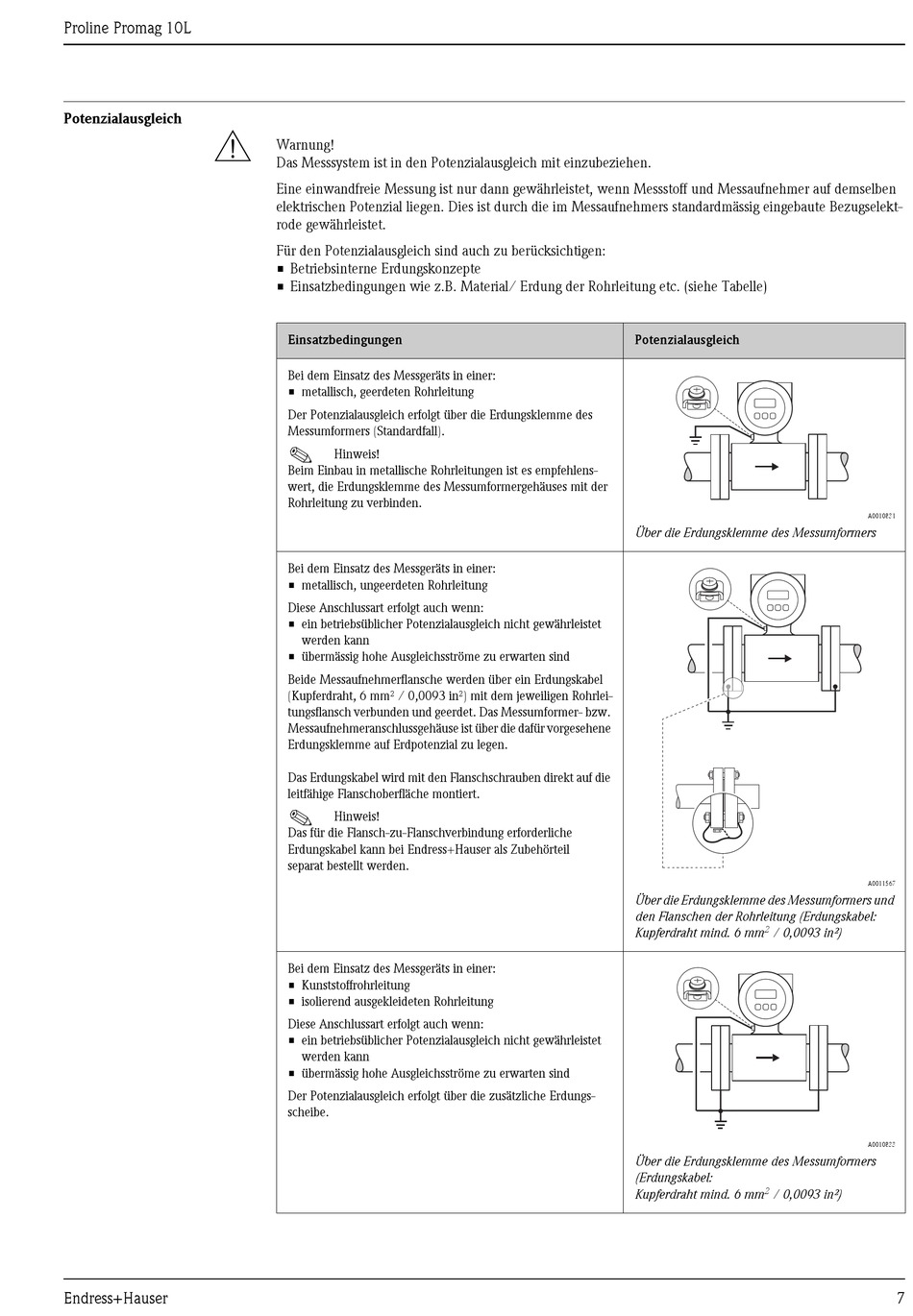

Potenzialausgleich
#
Endress+Hauser
Warnung!
Das Messsystem ist in den Potenzialausgleich mit einzubeziehen.
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf demselben
elektrischen Potenzial liegen. Dies ist durch die im Messaufnehmers standardmässig eingebaute Bezugselekt-
rode gewährleistet.
Für den Potenzialausgleich sind auch zu berücksichtigen:
• Betriebsinterne Erdungskonzepte
• Einsatzbedingungen wie z.B. Material/ Erdung der Rohrleitung etc. (siehe Tabelle)
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• metallisch, geerdeten Rohrleitung
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers (Standardfall).
!
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlens-
wert, die Erdungsklemme des Messumformergehäuses mit der
Rohrleitung zu verbinden.
Bei dem Einsatz des Messgeräts in einer:
• metallisch, ungeerdeten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• ein betriebsüblicher Potenzialausgleich nicht gewährleistet
werden kann
• übermässig hohe Ausgleichsströme zu erwarten sind
Beide Messaufnehmerflansche werden über ein Erdungskabel
(Kupferdraht, 6 mm² / 0,0093 in²) mit dem jeweiligen Rohrlei-
tungsflansch verbunden und geerdet. Das Messumformer- bzw.
Messaufnehmeranschlussgehäuse ist über die dafür vorgesehene
Erdungsklemme auf Erdpotenzial zu legen.
Das Erdungskabel wird mit den Flanschschrauben direkt auf die
leitfähige Flanschoberfläche montiert.
!
Hinweis!
Das für die Flansch-zu-Flanschverbindung erforderliche
Erdungskabel kann bei Endress+Hauser als Zubehörteil
separat bestellt werden.
Bei dem Einsatz des Messgeräts in einer:
• Kunststoffrohrleitung
• isolierend ausgekleideten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• ein betriebsüblicher Potenzialausgleich nicht gewährleistet
werden kann
• übermässig hohe Ausgleichsströme zu erwarten sind
Der Potenzialausgleich erfolgt über die zusätzliche Erdungs-
scheibe.
Potenzialausgleich
Über die Erdungsklemme des Messumformers
Über die Erdungsklemme des Messumformers und
den Flanschen der Rohrleitung (Erdungskabel:
2
Kupferdraht mind. 6 mm / 0,0093 in²)
Über die Erdungsklemme des Messumformers
(Erdungskabel:
2
Kupferdraht mind. 6 mm / 0,0093 in²)
A0010831
A0011567
A0010833
