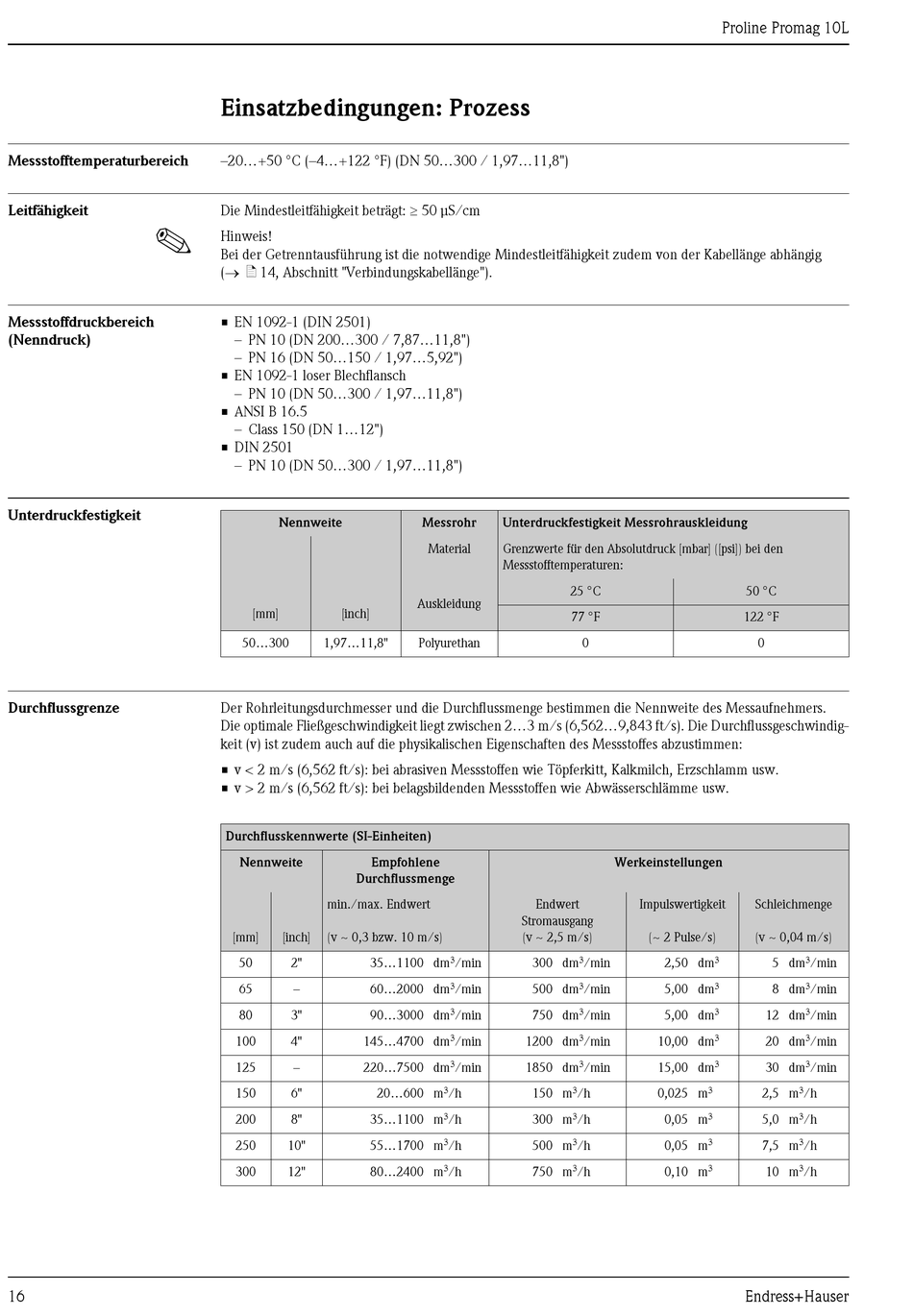

Endress+Hauser Proline Promag 10L Technische Information Seite 16

Messstofftemperaturbereich
Leitfähigkeit
!
Messstoffdruckbereich
(Nenndruck)
Unterdruckfestigkeit
Durchflussgrenze
16
Einsatzbedingungen: Prozess
–20...+50 °C (–4...+122 °F) (DN 50...300 / 1,97...11,8")
Die Mindestleitfähigkeit beträgt: ≥ 50 μS/cm
Hinweis!
Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit zudem von der Kabellänge abhängig
(→ ä 14, Abschnitt "Verbindungskabellänge").
• EN 1092-1 (DIN 2501)
– PN 10 (DN 200...300 / 7,87...11,8")
– PN 16 (DN 50...150 / 1,97...5,92")
• EN 1092-1 loser Blechflansch
– PN 10 (DN 50...300 / 1,97...11,8")
• ANSI B 16.5
– Class 150 (DN 1...12")
• DIN 2501
– PN 10 (DN 50...300 / 1,97...11,8")
Nennweite
[mm] [inch]
50...300 1,97...11,8"
Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufnehmers.
Die optimale Fließgeschwindigkeit liegt zwischen 2...3 m/s (6,562...9,843 ft/s). Die Durchflussgeschwindig-
keit (v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes abzustimmen:
• v < 2 m/s (6,562 ft/s): bei abrasiven Messstoffen wie Töpferkitt, Kalkmilch, Erzschlamm usw.
• v > 2 m/s (6,562 ft/s): bei belagsbildenden Messstoffen wie Abwässerschlämme usw.
Durchflusskennwerte (SI-Einheiten)
Nennweite Empfohlene
Durchflussmenge
min./max. Endwert
[mm] [inch] (v ~ 0,3 bzw. 10 m/s)
50 2" 35...1100 dm
65 – 60...2000 dm
80 3" 90...3000 dm
100 4" 145...4700 dm
125 – 220...7500 dm
150 6" 20...600 m
200 8" 35...1100 m
250 10" 55...1700 m
300 12" 80...2400 m
Messrohr Unterdruckfestigkeit Messrohrauskleidung
Material Grenzwerte für den Absolutdruck [mbar] ([psi]) bei den
Messstofftemperaturen:
25 °C
Auskleidung
77 °F
Polyurethan 0
Endwert
Stromausgang
(v ~ 2,5 m/s)
3 3
/min 300 dm /min
3 3
/min 500 dm /min
3 3
/min 750 dm /min
3 3
/min 1200 dm /min
3 3
/min 1850 dm /min
3 3
/h 150 m /h
3 3
/h 300 m /h
3 3
/h 500 m /h
3 3
/h 750 m /h
Proline Promag 10L
50 °C
122 °F
0
Werkeinstellungen
Impulswertigkeit Schleichmenge
(~ 2 Pulse/s) (v ~ 0,04 m/s)
3
2,50 dm 5 dm
3
5,00 dm 8 dm
3
5,00 dm 12 dm
3
10,00 dm 20 dm
3
15,00 dm 30 dm
3
0,025 m 2,5 m
3
0,05 m 5,0 m
3
0,05 m 7,5 m
3
0,10 m 10 m
Endress+Hauser
3
/min
3
/min
3
/min
3
/min
3
/min
3
/h
3
/h
3
/h
3
/h
