Proline Promag 10L
Messprinzip
Messeinrichtung
"
Messgröße
Messbereiche
Messdynamik
Endress+Hauser

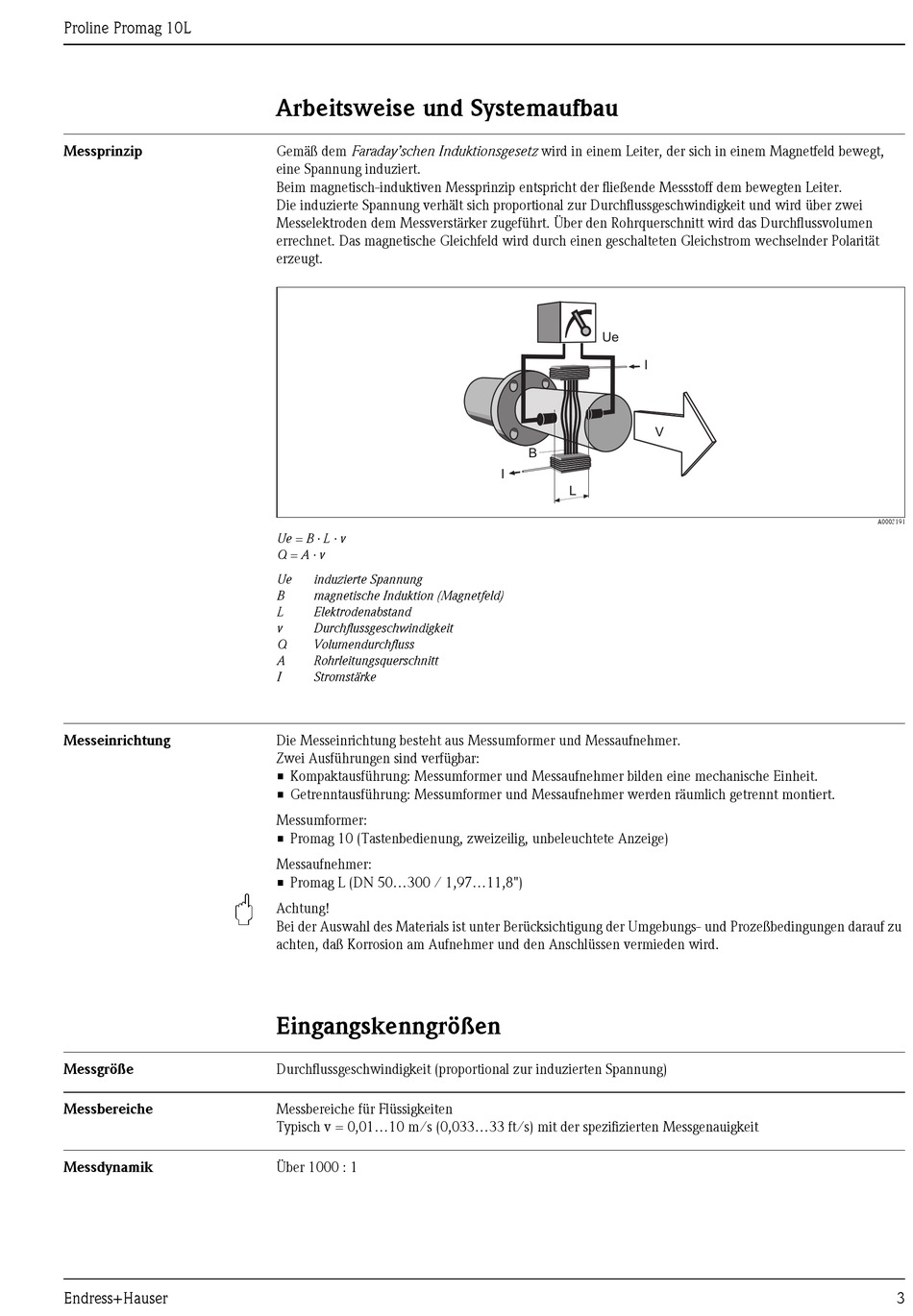

Arbeitsweise und Systemaufbau
Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt,
eine Spannung induziert.
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter.
Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei
Messelektroden dem Messverstärker zugeführt. Über den Rohrquerschnitt wird das Durchflussvolumen
errechnet. Das magnetische Gleichfeld wird durch einen geschalteten Gleichstrom wechselnder Polarität
erzeugt.
Ue = B · L · v
Q = A · v
Ue
induzierte Spannung
B
magnetische Induktion (Magnetfeld)
L
Elektrodenabstand
v
Durchflussgeschwindigkeit
Q
Volumendurchfluss
A
Rohrleitungsquerschnitt
I
Stromstärke
Die Messeinrichtung besteht aus Messumformer und Messaufnehmer.
Zwei Ausführungen sind verfügbar:
• Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit.
• Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert.
Messumformer:
• Promag 10 (Tastenbedienung, zweizeilig, unbeleuchtete Anzeige)
Messaufnehmer:
• Promag L (DN 50...300 / 1,97...11,8")
Achtung!
Bei der Auswahl des Materials ist unter Berücksichtigung der Umgebungs- und Prozeßbedingungen darauf zu
achten, daß Korrosion am Aufnehmer und den Anschlüssen vermieden wird.
Eingangskenngrößen
Durchflussgeschwindigkeit (proportional zur induzierten Spannung)
Messbereiche für Flüssigkeiten
Typisch v = 0,01...10 m/s (0,033...33 ft/s) mit der spezifizierten Messgenauigkeit
Über 1000 : 1
Ue
I
V
B
I
L
A0003191
3
