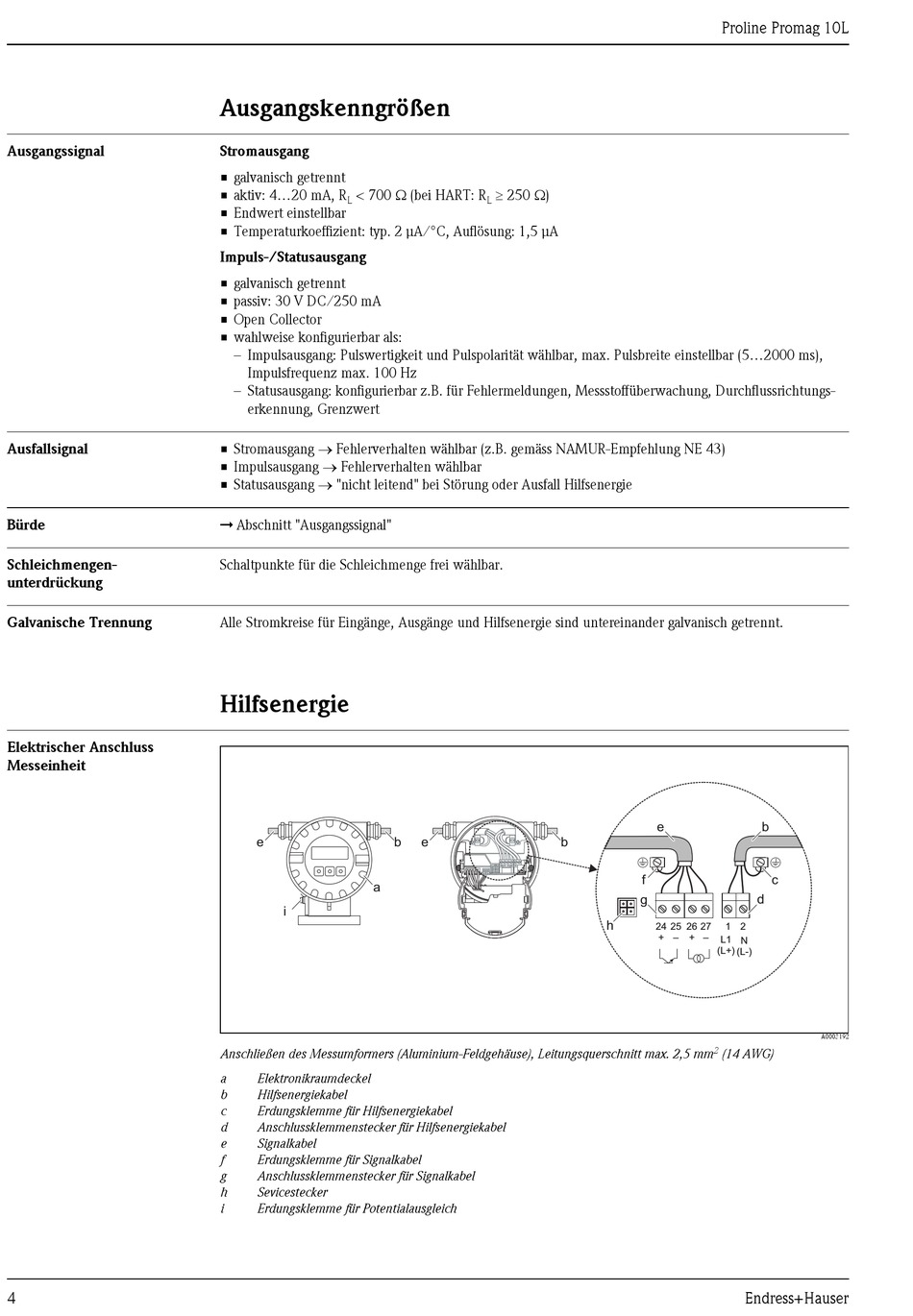

Ausgangssignal
Ausfallsignal
Bürde
Schleichmengen-
unterdrückung
Galvanische Trennung
Elektrischer Anschluss
Messeinheit
4
Ausgangskenngrößen
Stromausgang
• galvanisch getrennt
< 700 Ω (bei HART: R
• aktiv: 4...20 mA, R
L
• Endwert einstellbar
• Temperaturkoeffizient: typ. 2 μA/°C, Auflösung: 1,5 μA
Impuls-/Statusausgang
• galvanisch getrennt
• passiv: 30 V DC/250 mA
• Open Collector
• wahlweise konfigurierbar als:
– Impulsausgang: Pulswertigkeit und Pulspolarität wählbar, max. Pulsbreite einstellbar (5...2000 ms),
Impulsfrequenz max. 100 Hz
– Statusausgang: konfigurierbar z.B. für Fehlermeldungen, Messstoffüberwachung, Durchflussrichtungs-
erkennung, Grenzwert
• Stromausgang → Fehlerverhalten wählbar (z.B. gemäss NAMUR-Empfehlung NE 43)
• Impulsausgang → Fehlerverhalten wählbar
• Statusausgang → "nicht leitend" bei Störung oder Ausfall Hilfsenergie
È Abschnitt "Ausgangssignal"
Schaltpunkte für die Schleichmenge frei wählbar.
Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt.
Hilfsenergie
e
a
i
Anschließen des Messumformers (Aluminium-Feldgehäuse), Leitungsquerschnitt max. 2,5 mm
a Elektronikraumdeckel
b Hilfsenergiekabel
c Erdungsklemme für Hilfsenergiekabel
d Anschlussklemmenstecker für Hilfsenergiekabel
e Signalkabel
f Erdungsklemme für Signalkabel
g Anschlussklemmenstecker für Signalkabel
h Sevicestecker
i Erdungsklemme für Potentialausgleich
≥ 250 Ω)
L
b e b
Proline Promag 10L
e b
f c
g d
h
24 25 26 27 1 2
+ – + –
L1
N
(L+)
(L-)
2
(14 AWG)
