DMX-gesteuerter Betrieb
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-
Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre
Eigenschaften sind im folgenden aufgeführt.
Das Gerät verfügt über 4 verschiedene DMX-Modi.
Adressierung des Geräts
Jedes Gerät belegt, wie bereits beschrieben, je nach Wahl des DMX-Modus 6, 15, 60 oder 63 DMX-Kanäle.
Wählen Sie bspw. das Programm R, G, B Steuerung je Gruppe, belegt das Gerät 6 Steuerkanäle. Über das
Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den
der Projektor auf Signale vom Controller reagiert.
Wenn Sie die Startadresse z. B. auf 7 definieren belegt der Projektor die Steuerkanäle 7 bis 12.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
FUTURELIGHT POS-60 LED TCL POWERSTICK korrekt und unabhängig von anderen Geräten in der
DMX-Verbindung funktioniert.
Werden mehrere FUTURELIGHT POS-60 LED TCL POWERSTICKs auf eine Adresse definiert, arbeiten sie
synchron.
Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun können Sie POS-60
LED TCL POWERSTICK über Ihren Controller ansteuern.
Bitte beachten Sie:

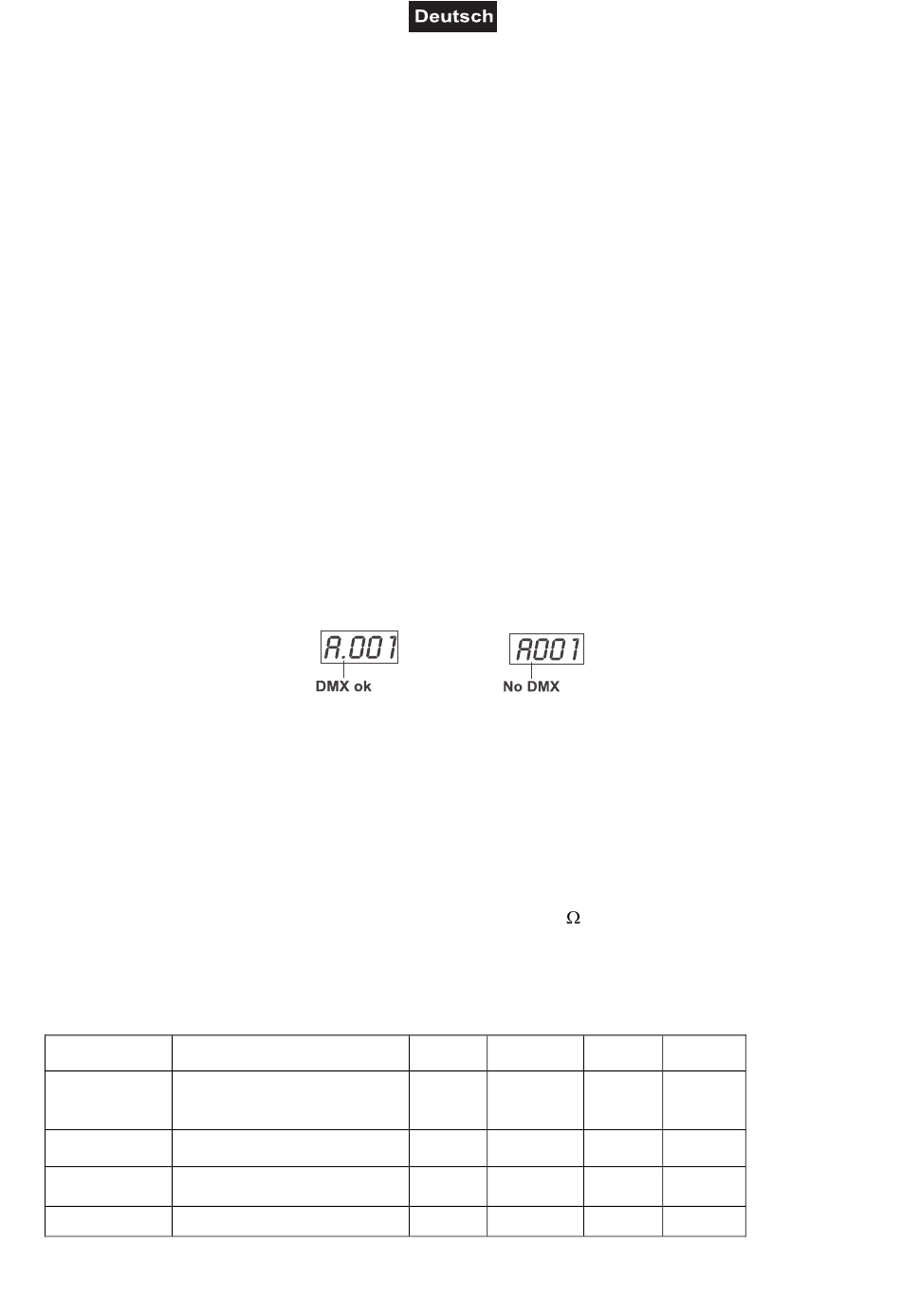

Über das Display des Gerätes werden die Modi DMX-512 Daten angezeigt:
Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten
empfangen werden, erscheint „A.001" mit der definierten Startadresse auf dem Display. Werden keine
Daten empfangen, erscheint „A001" mit der definierten Startadresse.
Die Meldung erscheint
-wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des
Gerätes gesteckt wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120
damit die Geräte korrekt funktionieren.
DMX Mode (4 optionale Modi)
DMX-channels DMX-mode
Individual LED control,
63 Internal programs, Strobe,
Dimmer/Speed
60 Individual LED control
15 5 LEDs form a group
6 R, G, B control per group
. Widerstand abgeschlossen werden
LED Internal
Control Programs
1~60 61
1~60
1~12 13
1~3 4
14/31
Dimmer/
Strobe
Speed
62 63
14 15
5 6
