Deutsch

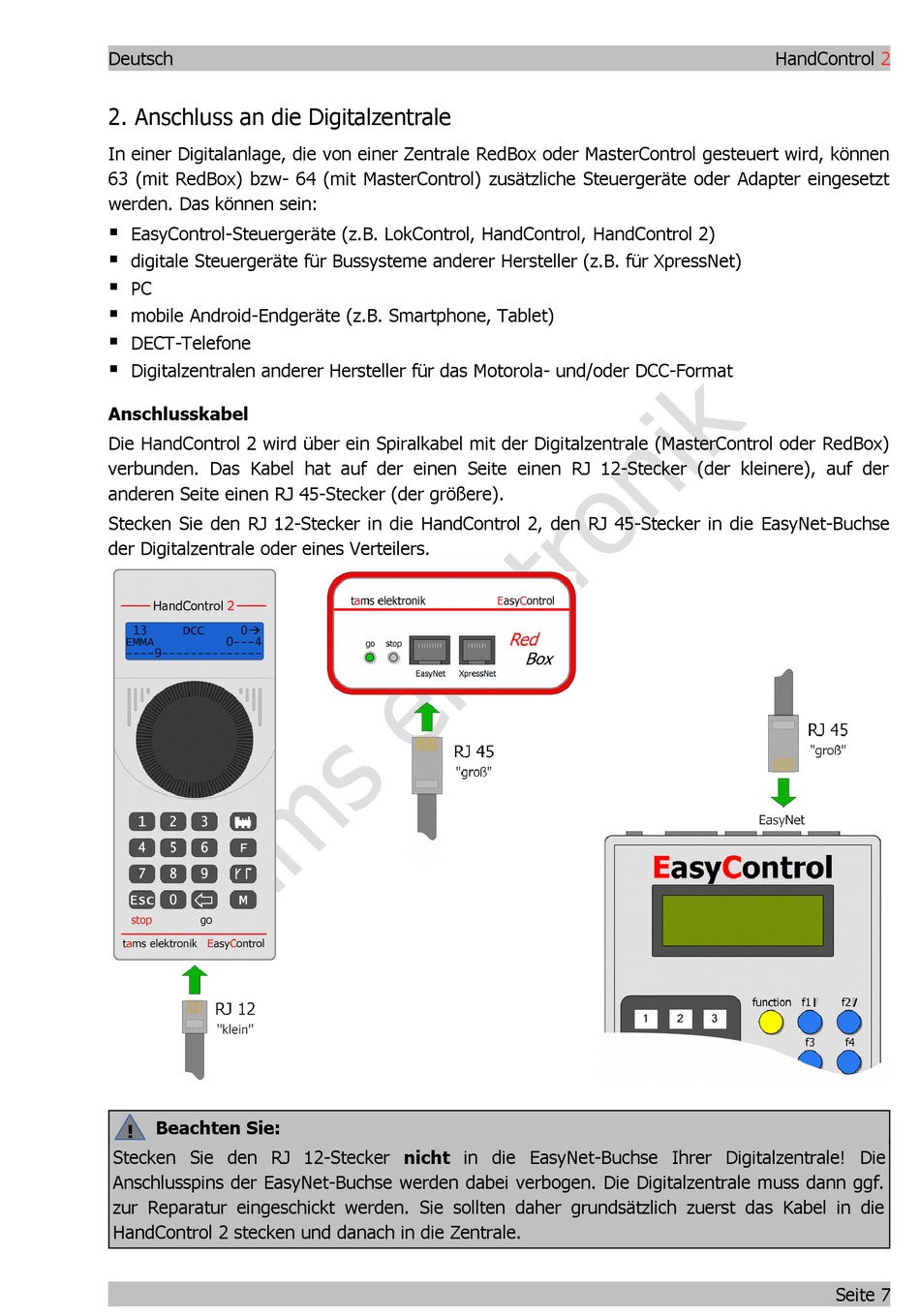

2. Anschluss an die Digitalzentrale

In einer Digitalanlage, die von einer Zentrale RedBox oder MasterControl gesteuert wird, können
63 (mit RedBox) bzw- 64 (mit MasterControl) zusätzliche Steuergeräte oder Adapter eingesetzt
werden. Das können sein:

EasyControl-Steuergeräte (z.B. LokControl, HandControl, HandControl 2)

digitale Steuergeräte für Bussysteme anderer Hersteller (z.B. für XpressNet)

PC

mobile Android-Endgeräte (z.B. Smartphone, Tablet)

DECT-Telefone

Digitalzentralen anderer Hersteller für das Motorola- und/oder DCC-Format
Anschlusskabel
Die HandControl 2 wird über ein Spiralkabel mit der Digitalzentrale (MasterControl oder RedBox)
verbunden. Das Kabel hat auf der einen Seite einen RJ 12-Stecker (der kleinere), auf der
anderen Seite einen RJ 45-Stecker (der größere).
Stecken Sie den RJ 12-Stecker in die HandControl 2, den RJ 45-Stecker in die EasyNet-Buchse
der Digitalzentrale oder eines Verteilers.
Beachten Sie:
!
Stecken Sie den RJ 12-Stecker nicht in die EasyNet-Buchse Ihrer Digitalzentrale! Die
Anschlusspins der EasyNet-Buchse werden dabei verbogen. Die Digitalzentrale muss dann ggf.
zur Reparatur eingeschickt werden. Sie sollten daher grundsätzlich zuerst das Kabel in die
HandControl 2 stecken und danach in die Zentrale.
HandControl 2
Seite 7
