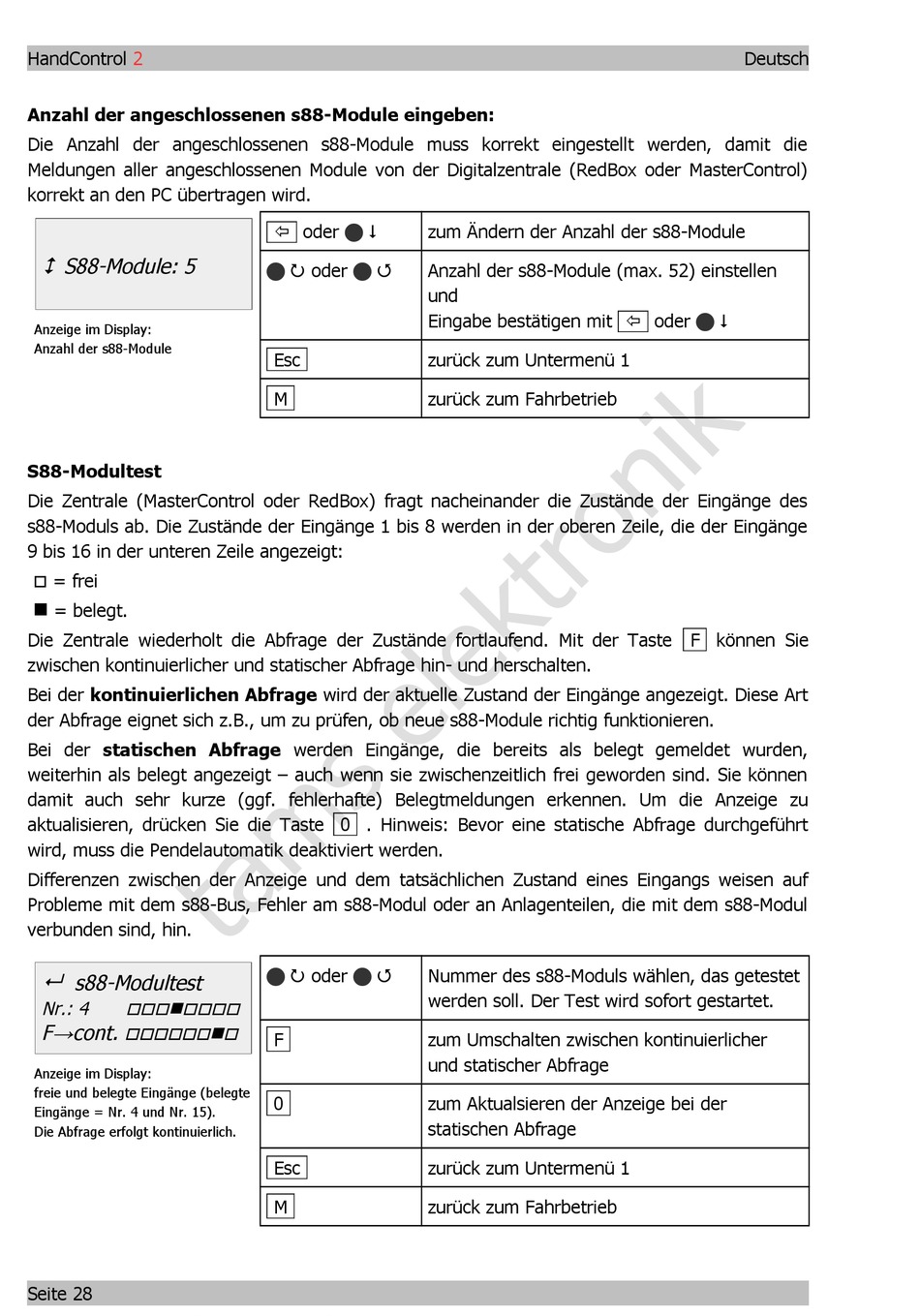

HandControl
2
Anzahl der angeschlossenen s88-Module eingeben:
Die Anzahl der angeschlossenen s88-Module muss korrekt eingestellt werden, damit die
Meldungen aller angeschlossenen Module von der Digitalzentrale (RedBox oder MasterControl)
korrekt an den PC übertragen wird.
S88-Module: 5
Anzeige im Display:
Anzahl der s88-Module
S88-Modultest
Die Zentrale (MasterControl oder RedBox) fragt nacheinander die Zustände der Eingänge des
s88-Moduls ab. Die Zustände der Eingänge 1 bis 8 werden in der oberen Zeile, die der Eingänge
9 bis 16 in der unteren Zeile angezeigt:
= frei
= belegt.
Die Zentrale wiederholt die Abfrage der Zustände fortlaufend. Mit der Taste F können Sie
zwischen kontinuierlicher und statischer Abfrage hin- und herschalten.
Bei der kontinuierlichen Abfrage wird der aktuelle Zustand der Eingänge angezeigt. Diese Art
der Abfrage eignet sich z.B., um zu prüfen, ob neue s88-Module richtig funktionieren.
Bei der statischen Abfrage werden Eingänge, die bereits als belegt gemeldet wurden,
weiterhin als belegt angezeigt – auch wenn sie zwischenzeitlich frei geworden sind. Sie können
damit auch sehr kurze (ggf. fehlerhafte) Belegtmeldungen erkennen. Um die Anzeige zu
aktualisieren, drücken Sie die Taste 0 . Hinweis: Bevor eine statische Abfrage durchgeführt
wird, muss die Pendelautomatik deaktiviert werden.
Differenzen zwischen der Anzeige und dem tatsächlichen Zustand eines Eingangs weisen auf
Probleme mit dem s88-Bus, Fehler am s88-Modul oder an Anlagenteilen, die mit dem s88-Modul
verbunden sind, hin.
s88-Modultest
Nr.: 4
F→cont.
Anzeige im Display:
freie und belegte Eingänge (belegte
Eingänge = Nr. 4 und Nr. 15).
Die Abfrage erfolgt kontinuierlich.
Seite 28
oder
P oder
Q
Esc
M
P oder
Q
F
0
Esc
M
zum Ändern der Anzahl der s88-Module
Anzahl der s88-Module (max. 52) einstellen
und
Eingabe bestätigen mit oder
zurück zum Untermenü 1
zurück zum Fahrbetrieb
Nummer des s88-Moduls wählen, das getestet
werden soll. Der Test wird sofort gestartet.
zum Umschalten zwischen kontinuierlicher
und statischer Abfrage
zum Aktualsieren der Anzeige bei der
statischen Abfrage
zurück zum Untermenü 1
zurück zum Fahrbetrieb
Deutsch
