Vaillant climaVAIRexclusive VAF5-040W2NO Installations- Und Wartungsanleitung Seite 246

Veljavnost: VAI5-050WNI

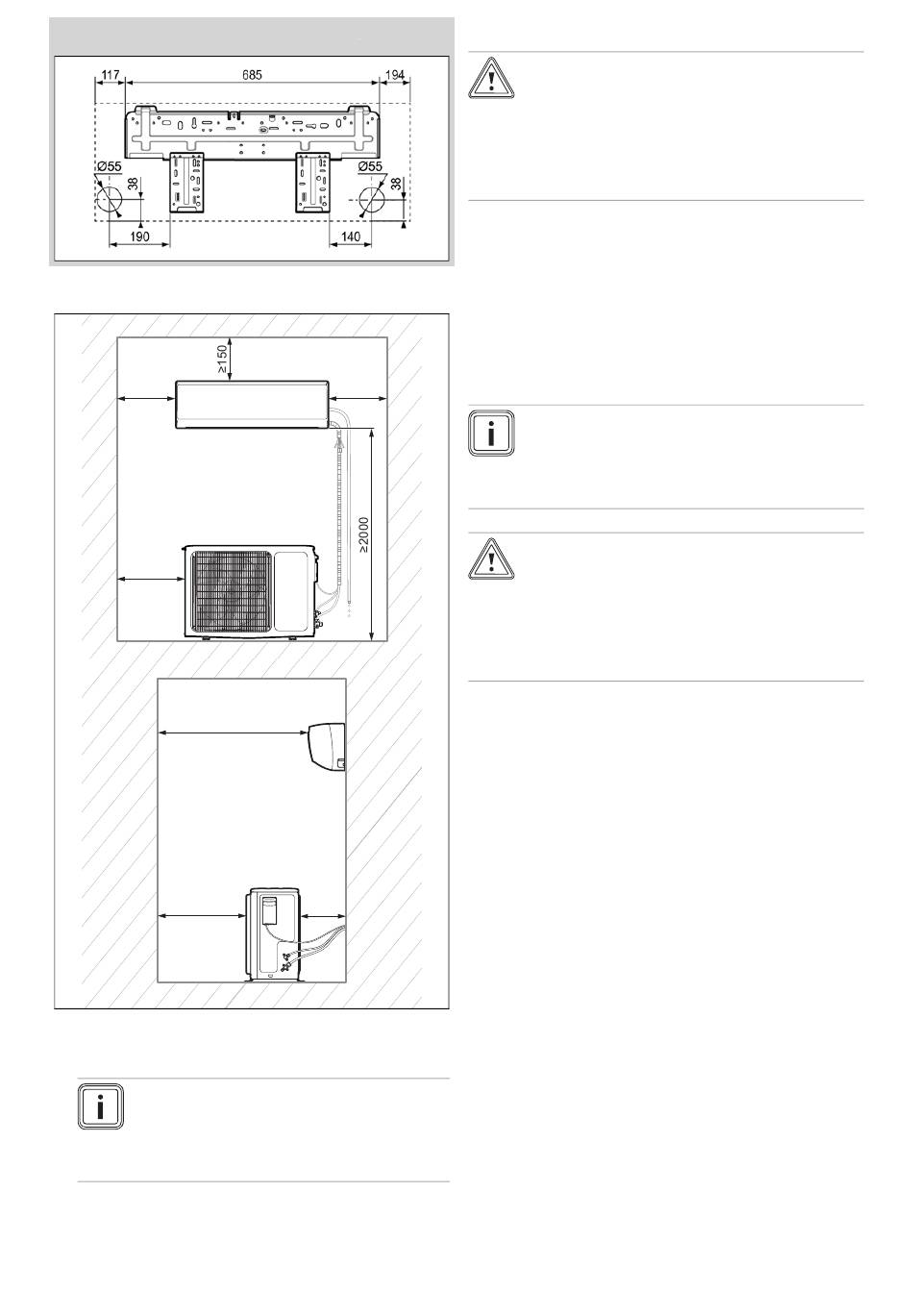

4.3 Minimalni razmiki
≥150
≥300
≥3000
≥2000
▶
Izdelek namestite in postavite pravilno in pri tem pazite
na minimalne razmike, navedene na načrtu.
Navodilo
Zagotovite dovolj prostora, da boste brez te-
žav dostopali do ventilov za izpraznjenje na
strani zunanje enote. Priporočamo minimalni
razmik 500 cm.
246
4.4
1.
2.
3.
4.5
≥150
1.
2.
3.
4.
4.6
≥300 1.
2.
3.
4.
5.
Izberite mesto za postavitev zunanje enote.
Previdnost!
Materialna škoda
Nevarnost motenj pri delovanju ali napač-
nega delovanja.
▶
Pri namestitvi upoštevajte minimalne raz-
mike.
Zunanja enota mora biti od tal oddaljena vsaj 3 cm,
tako da se lahko na spodnji strani izvede drenažni pri-
ključek.
Če boste enoto montirali na tla v stoječem stanju, mo-
rate zagotoviti, da imajo tla zadostno nosilnost.
Če boste enoto montirali na fasado, morate zagotoviti,
da imajo stena in nosilci zadostno nosilnost.
Izberite mesto za postavitev notranje enote.
Navodilo
Če v steni že obstaja odprtina ali če je cev za
hladilno sredstvo ali cev za kondenzat že name-
ščena, je treba namestitev talne plošče prilagoditi
tem pogojem.
Previdnost!
Materialna škoda
Nevarnost motenj pri delovanju ali napač-
nega delovanja.
▶
Pri namestitvi upoštevajte minimalne raz-
mike.
Notranjo enoto namestite v bližini stropa.
Izberite mesto postavitve, s katerega se bo zrak lahko
enakomerno porazdelil po celotnem prostoru. Pazite,
da pred enoto ne bo tramov, napeljav ali luči, ki bi
lahko ovirali tok zraka.
Notranjo enoto namestite dovolj stran od mest, kjer
sedite ali delate, da tok zraka ne bo motil nikogar.
Enota naj ne bo v bližini virov toplote.
Obešanje izdelka
Preverite nosilnost stene.
Upoštevajte skupno težo izdelka.
Uporabljajte le pritrdilni material, ki je ustrezen za
steno.
Po potrebi na mestu namestitve poskrbite za nosilno
konstrukcijo za obešanje.
Obesite izdelek, kot je opisano.
Navodila za namestitev in vzdrževanje 0020250589_07
