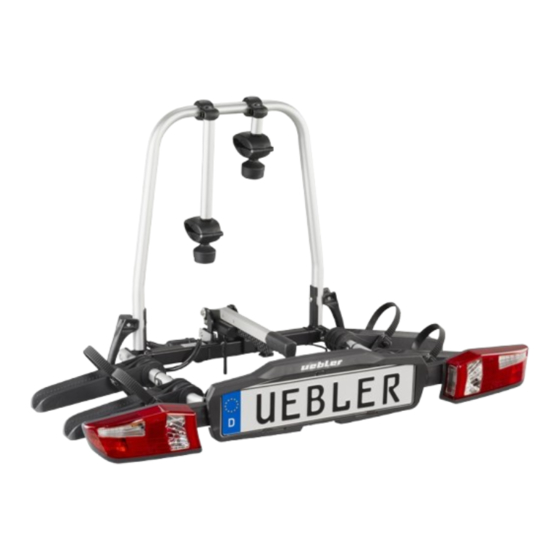

uebler F22 Montage- Und Bedienungsanleitung
Fahrradträger für anhängevorrichtung
Verwandte Anleitungen für uebler F22
Inhaltszusammenfassung für uebler F22

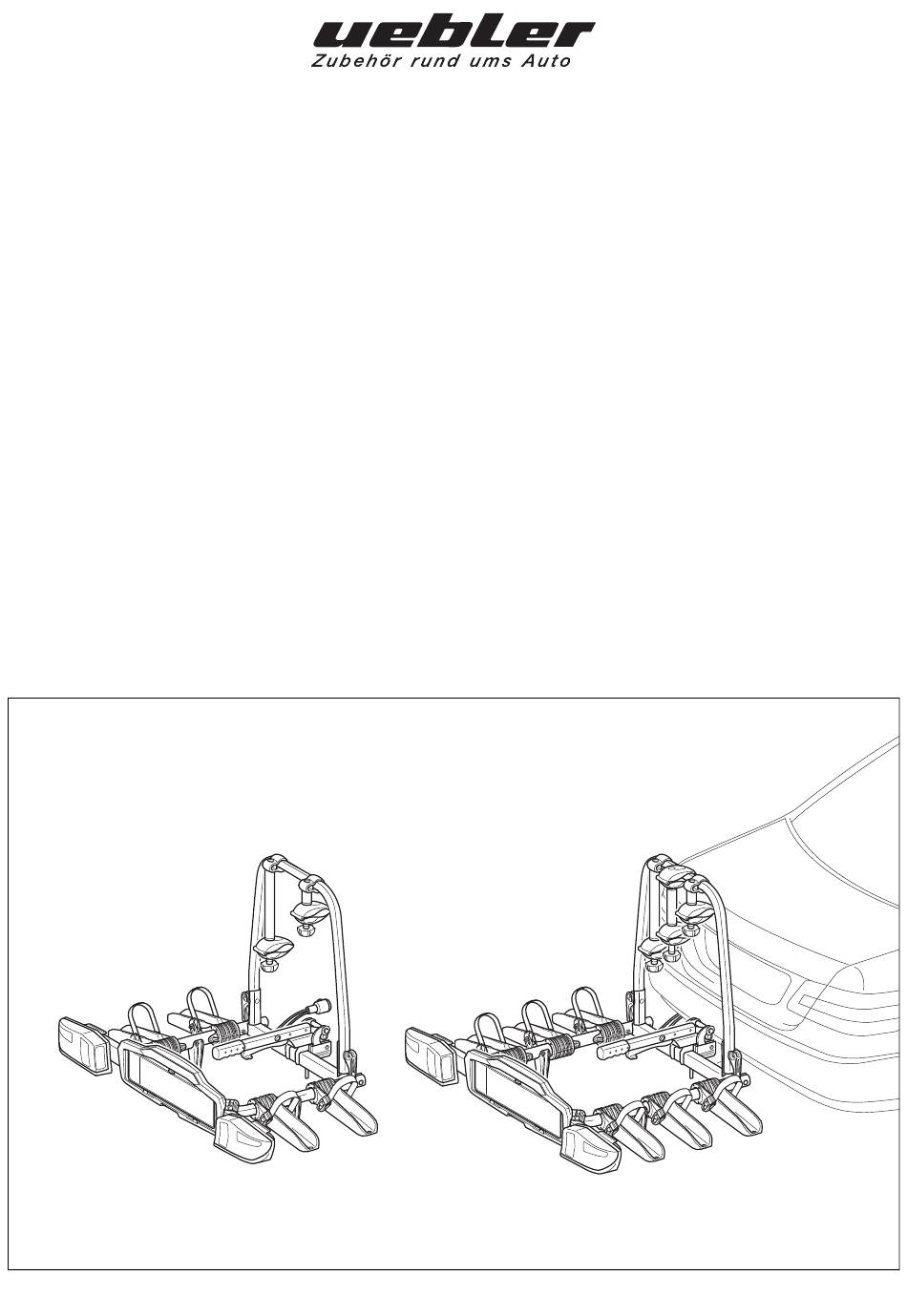

- Seite 1 Fahrradträger für Anhängevorrichtung Montage- und Bedienungsanleitung - Uebler F22, für 2 Fahrräder, Best.-Nr. 15820 - Uebler F32, für 3 Fahrräder, Best.-Nr. 15830 M+P-25A-0089...
-
Seite 2: Teileübersicht
Fachbetrieb durchführen lassen. Uebler empfiehlt Ihnen aus Sicherheitsgründen, nur die bei Ihrem Fachhändler erhältlichen Original-Ersatzteile zu verwenden. Hinweis Die Montage und Bedienung wird für den Fahrradträger Uebler F22 beschrieben und dargestellt. Für den Fahrradträger Uebler Teilebenennung F32 ist sinngemäß vorzugehen. -
Seite 3: Fahrradträger Aufklappen/Zusammenklappen
Lampen Benennung Ersatzteilnr. Blinker siehe Nr. 32, E1640 BL HY21W 12V gelb Seite 6 Kennzeichenbeleuchtung siehe Nr. 33, BL C5W 12V (35 mm lang) Seite 6 weiß Nebelschlusslicht siehe Nr. 34, linker Rückleuchte Seite 6 BL PR21W 12V rot Rückfahrscheinwerfer siehe Nr. -
Seite 4: Fahrradträger Am Fahrzeug Montieren/ Demontieren
Fahrradträger zusammenklappen Fahrradträger am Fahrzeug montieren Das Zusammenklappen des Fahrradträgers (1) erfolgt in umgekehrter Reihenfolge. Hinweis Sollten Sie beim Einsatz des Fahrradträgers (1) die Position der Rückleuchten (7) angepasst haben (siehe “Beleuchtung justieren” auf Seite 6), müssen Sie vor dem Zusammenklappen des Fahrradträgers (1) die Rückleuchten (7) in die Ausgangsposition bringen. -
Seite 5: Fahrräder Montieren/Demontieren
Anordnung der Fahrräder M+P-25A-0180 7. Stecker (12) aus der Halterung am Fahrradträger (1) M+P-25A-0155 entnehmen, in die Steckdose (20) der Anhängerkupplungs- Die Anordnung der Fahrräder in Fahrtrichtung (Pfeil), wie hier elektrik einstecken und im Uhrzeigersinn bis zum Anschlag dargestellt, beachten. drehen. - Seite 6 Die Demontage der Fahrräder erfolgt in umgekehrter Reihenfolge. M+P-25A-0183 Die Montage des zweiten Fahrrads erfolgt sinngemäß zur Montage des Ersten. Die entgegengesetzte Anordnung der beiden Fahrräder ist zu beachten. 3. Kupplungsträger Uebler F32, für 3 Fahrräder (Best.-Nr. 15830) - 5 -...
-
Seite 7: Beleuchtung Justieren
Beleuchtung justieren Vorbereitung zur Fahrt Vorsicht Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrolliert und bei Bedarf nachgezogen werden. Die Beleuchtungseinrichtung ist ebenfalls vor jeder Fahrt auf einwandfreie Funktion hin zu kontrollieren. -
Seite 8: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Der Fahrzeugführer ist dafür verantwortlich, dass seine Sicht und sein Gehör nicht durch die Ladung oder den Zustand des Fahrzeugs beeinträchtigt werden. Er muss dafür sorgen, dass das Fahrzeug und die Ladung vorschriftsmäßig sind und dass die Verkehrssicherheit des Fahrzeugs durch die Ladung nicht leidet. Vorgeschriebene Beleuchtung und Beleuchtungseinrichtungen müssen auch am Tag vorhanden und betriebsbereit sein. - Seite 9 Vorsicht Vor Antritt der Fahrt ist die Funktion der Beleuchtungseinrichtung zu überprüfen. Bei eingeschaltetem Nebelschlusslicht am Fahrradträger muss das Nebelschlusslicht am Fahrzeug ausgeschaltet sein, d.h. sie dürfen nicht gleichzeitig leuchten. Bei Fahrzeugausführungen, deren Typgenehmigung erstmals nach dem 01.10.1998 erteilt wurde, darf das angebaute Heck- trägersystem oder die mitgeführte Ladung das dritte Bremslicht des Fahrzeuges nicht verdecken.
