Inhaltszusammenfassung für uebler F32-XL

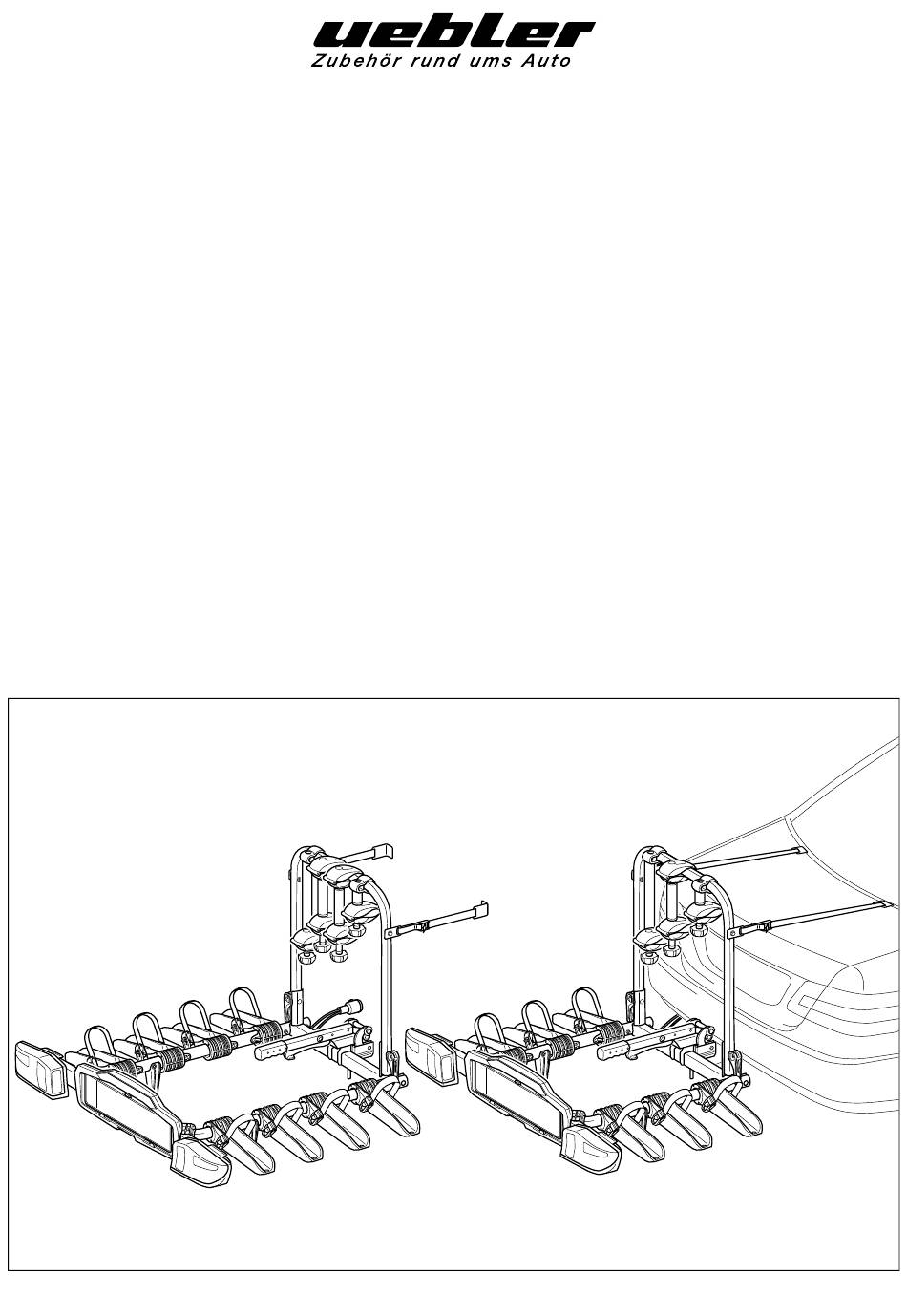

- Seite 1 Fahrradträger für Anhängevorrichtung Montage- und Bedienungsanleitung - Uebler F32-XL, für 3 Fahrräder, Best.-Nr. 15850 - Uebler F42, für 4 Fahrräder, Best.-Nr. 15840 M+P-25A-0073...
-
Seite 2: Teileübersicht
Reparaturen oder Austausch von Teilen durch einen Hinweis Fachbetrieb durchführen lassen. Uebler empfiehlt Ihnen aus Sicherheitsgründen, nur die bei Ihrem Fachhändler erhältlichen Die Montage und Bedienung wird für den Fahrradträger Uebler Original-Ersatzteile zu verwenden. F32-XL beschrieben und dargestellt. Für den Fahrradträger Uebler F42 ist sinngemäß vorzugehen. -
Seite 3: Fahrradträger Aufklappen/Zusammenklappen
Lampen Benennung Ersatzteilnr. Blinker siehe Nr. 34, E1640 BL HY21W 12V gelb Seite 7 Kennzeichenbeleuchtung siehe Nr. 35, BL C5W 12V (35 mm lang) Seite 7 weiß Nebelschlusslicht siehe Nr. 36, linker Rückleuchte Seite 7 BL PR21W 12V rot Rückfahrscheinwerfer siehe Nr. -
Seite 4: Fahrradträger Zusammenklappen
Fahrradträger zusammenklappen Fahrradträger am Fahrzeug montieren Das Zusammenklappen des Fahrradträgers (1) erfolgt in umgekehrter Reihenfolge. Hinweis Sollten Sie beim Einsatz des Fahrradträgers (1) die Position der Rückleuchten (9) angepasst haben (siehe „Beleuchtung justieren“ Seite 6), müssen Sie vor dem Zusammenklappen des Fahrradträgers (1) die Rückleuchten (9) in die Ausgangsposition bringen. -
Seite 5: Fahrräder Montieren/Demontieren
6. Fahrradträger (1) durch Rütteln auf festen Sitz kontrollieren. Fahrräder montieren/demontieren Bei Bedarf Fahrradträger (1) abnehmen und erneut befestigen. Vorsicht Der Fahrradträger für die Anhängevorrichtung ist nur zum Transport von Fahrrädern geeignet. Es dürfen nur Fahrräder mit einem Gewicht von je max. 30 kg auf dem Fahrradträger transportiert werden. - Seite 6 6. Mithilfe des Spanners (30), Spannriemen (26) nachziehen Hinweis (Pfeil). Schwere Fahrräder fahrzeugnah und leichte Fahrräder (z.B. Kinderräder) weiter hinten auf dem Fahrradträger montieren. Vorsicht Das erste Fahrrad mit dem Zahnkranz zum Fahrzeug gerichtet Die Spannriemen (26) nicht zu fest anziehen, da sonst die montieren.
-
Seite 7: Beleuchtung Justieren
Halter (2) am Fahrradrahmen befestigen, da andere Bauteile des Fahrrads beschädigt werden können. Es dürfen keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Klemmen müssen unverzüglich ausgetauscht werden. 3. Kupplungsträger Uebler F42, für 4 Fahrräder 4. ohne Außenspiegel (Best.-Nr. 15840) - 6 -... -
Seite 8: Vorbereitung Zur Fahrt
Vorbereitung zur Fahrt Vorsicht Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrolliert und bei Bedarf nachgezogen werden. Die Beleuchtungseinrichtung ist ebenfalls vor jeder Fahrt auf einwandfreie Funktion hin zu kontrollieren. -
Seite 9: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Vorsicht Der Fahrzeugführer ist dafür verantwortlich, dass seine Sicht und Vor Antritt der Fahrt ist die Funktion der sein Gehör nicht durch die Ladung oder den Zustand des Beleuchtungseinrichtung zu überprüfen. Bei eingeschaltetem Fahrzeugs beeinträchtigt werden. Er muss dafür sorgen, dass das Nebelschlusslicht am Fahrradträger muss das Fahrzeug und die Ladung vorschriftsmäßig sind und dass die Nebelschlusslicht am Fahrzeug ausgeschaltet sein, d.h.
