uebler F14 Montage- Und Bedienungsanleitung
Fahrradträger für anhängevorrichtung
Verwandte Anleitungen für uebler F14
Inhaltszusammenfassung für uebler F14

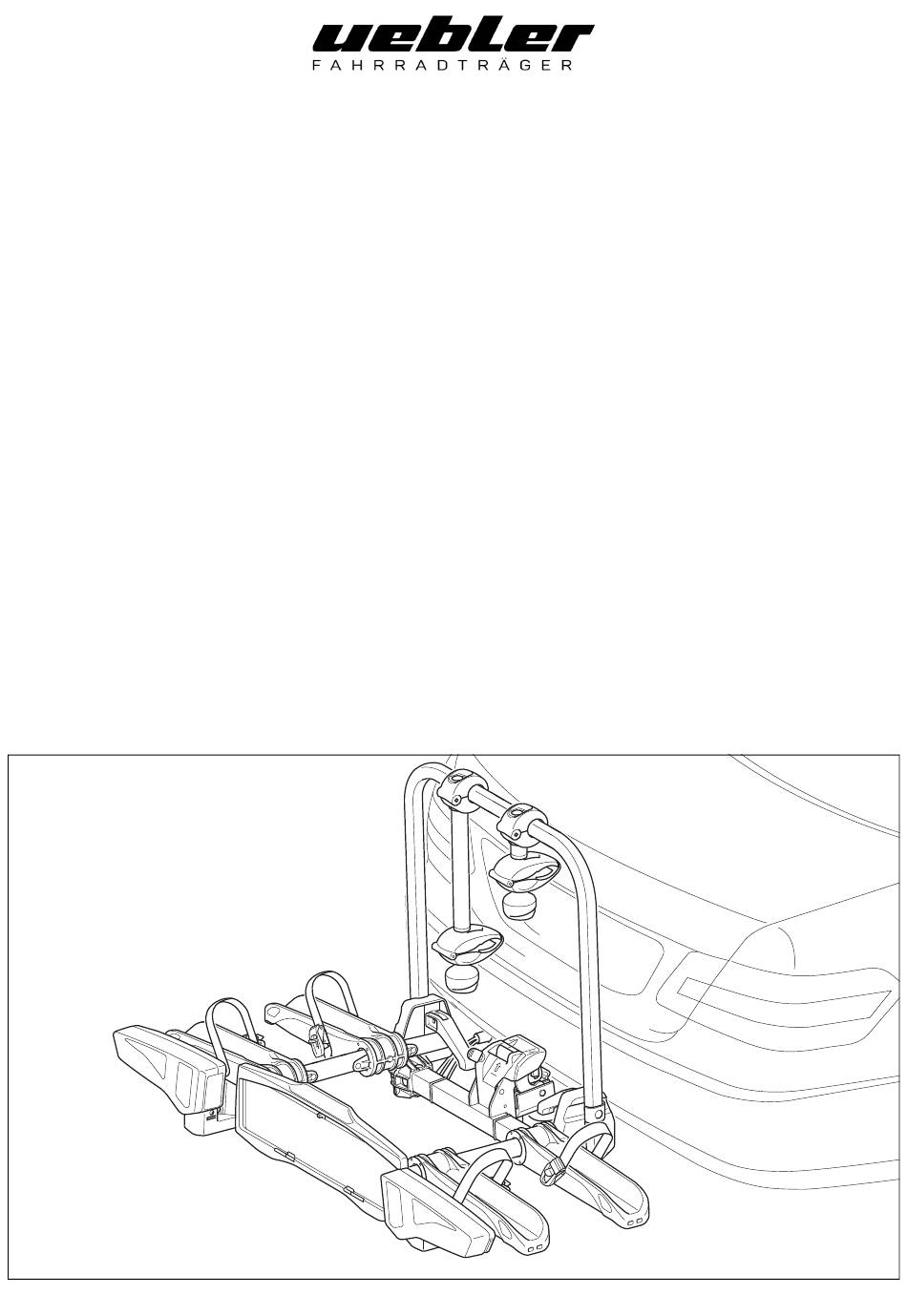

- Seite 1 Montage- und Bedienungsanleitung Fahrradträger für Anhängevorrichtung - Uebler F14, für 1 Fahrrad - Uebler F24, für 2 Fahrräder - Uebler F34, für 3 Fahrräder...
-
Seite 2: Lieferumfang
Die Montage und Bedienung wird für den Fahrradträger Fahrradträger Uebler F14 für 1 Fahrrad Uebler F24 beschrieben und dargestellt. Für den Fahrradträger Best.-Nr. 15940 (Linkslenker) Uebler F14 und Uebler F34 ist sinngemäß vorzugehen. Best.-Nr. 15941 (Rechtslenker) Fahrradträger Uebler F24 für 2 Fahrräder Best.-Nr. 15950 (Linkslenker) Lieferumfang Best.-Nr. -
Seite 3: Technische Daten
Vorsicht beim Rückwärtsfahren. Vorsicht Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie Funktion kontrollieren, sonst kann es zu Unfällen kommen. 1. Tasche optional erhältlich (für Fahrradträger Uebler F24 Best.- Nr. 19840, für Fahrradträger Uebler F34 Best.-Nr. 19850) - 2 -... - Seite 4 M+P-25A-0231 M+P-25A-0233 7. Fahrradträger (1) mit dem Schlüssel (5) verriegeln Vorsicht und Schlüssel (5) abziehen. Radschienen (8) nicht mit den Rückleuchten (9) aufklappen, 8. Stecker (12) am Fahrzeug anschließen und im da es sonst zu Beschädigungen kommen kann. Uhrzeigersinn verriegeln. 10.
-
Seite 5: Fahrräder Montieren/Demontieren
Sie sich an den Hersteller/Händler, ob diese Fahrräder zum Transport auf dem Fahrradträger geeignet sind. M+P-25A-0241 3. Stecker (12) aus der Steckdose (20) drehen und in die Steckerhalterung der Radschiene (8) einsetzen. 2. nicht bei Fahrradträger Uebler F14 - 4 -... - Seite 6 Anordnung der Fahrräder 2 29 M+P-25A-0155 Die Anordnung der Fahrräder in Fahrtrichtung (Pfeil), wie hier dargestellt, beachten. Hinweis Schwere Fahrräder fahrzeugnah und leichte Fahrräder (z.B. Kinderräder) weiter hinten auf dem Fahrradträger montieren. Das erste Fahrrad mit dem Zahnkranz zum Fahrzeug gerichtet montieren.
- Seite 7 Zweites Fahrrad montieren 2 29 M+P-25A-0216 Die Montage des zweiten Fahrrads erfolgt sinngemäß zur Montage des ersten Fahrrads. Die entgegengesetzte Anordnung der beiden Fahrräder ist zu beachten. Vorsicht Halter (3) nur am Fahrradrahmen befestigen, da sonst andere Bauteile des Fahrrads beschädigt werden können. Es dürfen keine Bauteile, z.B.
-
Seite 8: Vorbereitung Zur Fahrt
Fahrräder demontieren Das Lösen der Halter (4), (3) und (2) und die Demontage der Fahrräder erfolgt in umgekehrter Reihenfolge. Vorbereitung zur Fahrt Vorsicht Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrolliert und bei Bedarf nachgezogen werden. - Seite 9 2. Mit dem Kabel (44) der Rückleuchte (9) vorsichtig die Abdeckung (37) anheben und in Pfeilrichtung herausfädeln. 3. Rückleuchte (9) vollständig aus der Halterung (36) herausnehmen. M+P-25A-0221 4. Schrauben (38) abschrauben und Streuscheibe (39) entfernen. 14 40 M+P-25A-0240 9. Rückleuchte (9) in die Halterung (36) hineinschieben, ohne zu verrasten.
-
Seite 10: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Vorsicht Der Fahrzeugführer ist dafür verantwortlich, dass seine Sicht Ragt die Ladung (die Fahrräder) mehr als 40 cm über den und sein Gehör nicht durch die Ladung oder den Zustand des äußersten Rand der Lichtaustrittsfläche der Begrenzungs- Fahrzeugs beeinträchtigt werden. Er muss dafür sorgen, dass das oder Schlussleuchten des Fahrradträgers hinaus, so ist sie Fahrzeug und die Ladung vorschriftsmäßig sind und dass die kenntlich zu machen, und zwar seitlich höchstens 40 cm von... - Seite 11 Hinweis zur Entsorgung Entsorgen Sie Komponenten, Zubehör und Verpackung für eine umweltgerechte Wiederverwertung. Entsorgen Sie den Leuchtensatz nicht über den Haus- oder Restmüll. Gemäß der europäischen Richtlinie 2012/19/EU bzw. ElektroG müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.
