Fahrradträger für Anhängevorrichtung

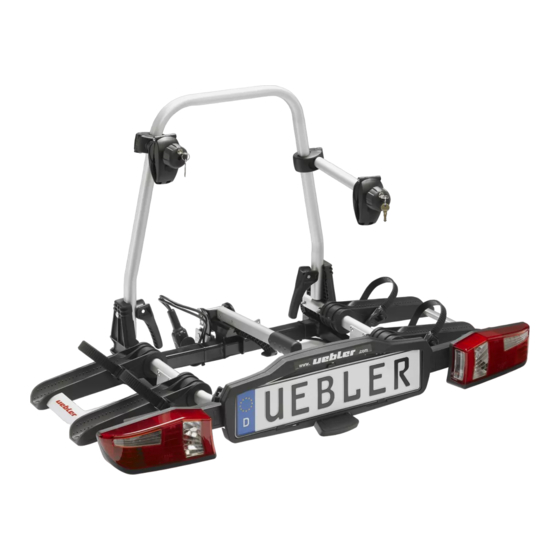

- Uebler X21S, für 2 Fahrräder, Best.-Nr. 15760
- Uebler X31S, für 3 Fahrräder, Best.-Nr. 15770
Trailer hitch bicycle rack
- Uebler X21S, for 2 bicycles, order no. 15760
- Uebler X31S, for 3 bicycles, order no. 15770
Porte-vélos d'attelage
- Uebler X21S, pour 2 vélos, n° de commande 15760
- Uebler X31S, pour 3 vélos, n° de commande 15770
Portabicicletas para dispositivo de remolque
- Uebler X21S, para 2 bicicletas, n° de ref. 15760
- Uebler X21S, para 3 bicicletas, n° de ref. 15770
Fietsendrager voor aanhanginrichting
- Uebler X21S, voor 2 fietsen, best.-nr. 15760
- Uebler X31S, voor 3 fietsen, best.-nr. 15770
Bagażnik rowerowy na hak holowniczy
- Uebler X21S, na 2 rowery, nr kat. 15760
- Uebler X31S, na 3 rowery, nr kat. 15770
Suportes de bicicletas para dispositivo de reboque
- Uebler X21S, para 2 bicicletas, Refª 15760
- Uebler X31S, para 3 bicicletas, Refª 15770
Nosič na jízdní kola na tažné zařízení
- Uebler X21S pro 2 jízdní kola, obj. è. 15760
- Uebler X31S pro 3 jízdní kola, obj. è. 15770
Montage- und Bedienungsanleitung
Mounting and Operating Instructions
Notice de montage et d'utilisation
Manual de uso y montaje
Montage- en gebruikshandleiding
Instrukcja montażu i obsługi
Manual de montagem e instruções
Návod k montáži a použití
M+P-25A-0107
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für uebler X21S
Inhaltszusammenfassung für uebler X21S

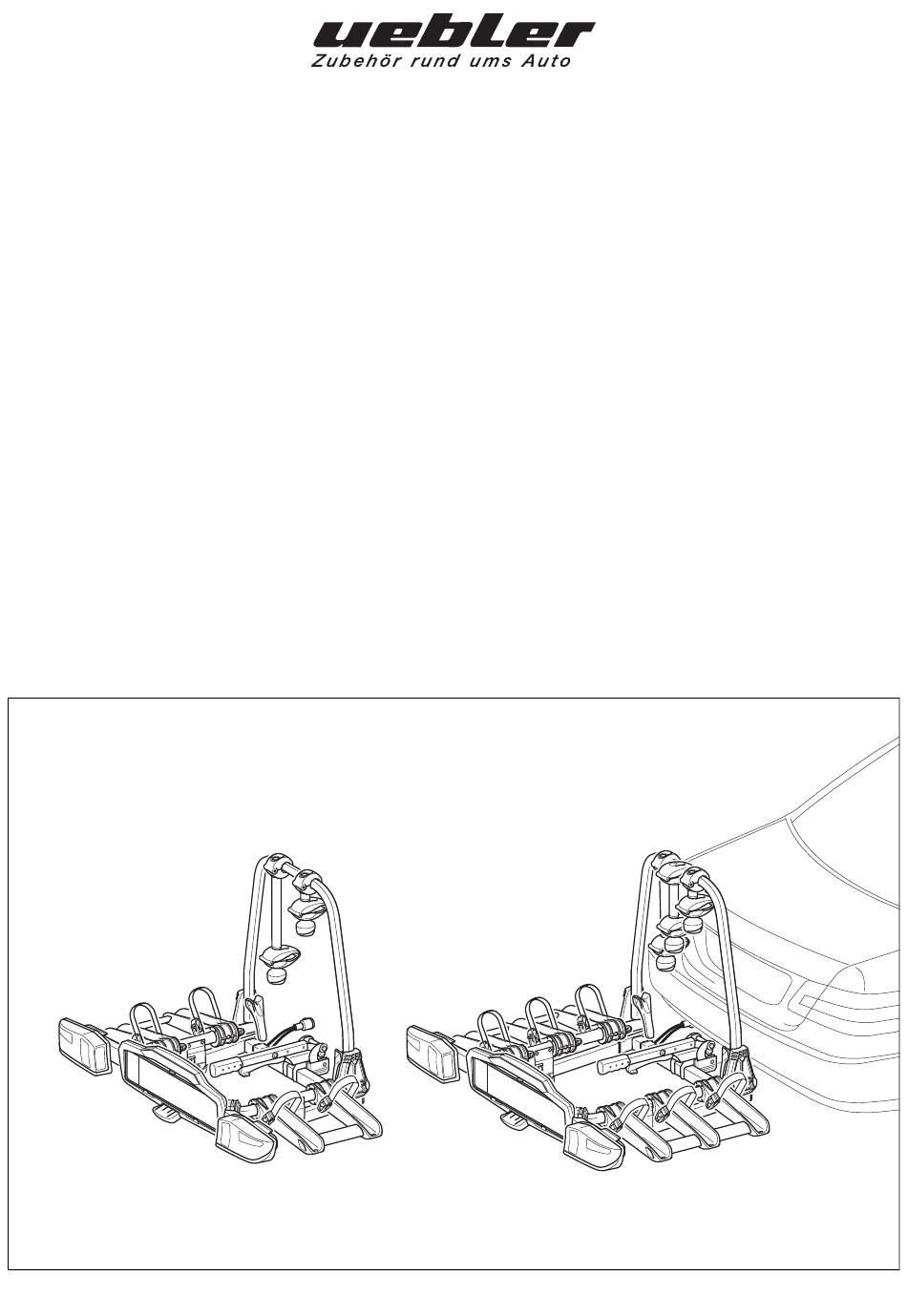

- Seite 1 - Uebler X31S, for 3 bicycles, order no. 15770 Porte-vélos d’attelage Notice de montage et d’utilisation - Uebler X21S, pour 2 vélos, n° de commande 15760 - Uebler X31S, pour 3 vélos, n° de commande 15770 Portabicicletas para dispositivo de remolque Manual de uso y montaje - Uebler X21S, para 2 bicicletas, n°...
-
Seite 2: Teileübersicht
Hinweis Fachbetrieb durchführen lassen. Uebler empfiehlt Ihnen aus Die Montage und Bedienung wird für den Fahrradträger Sicherheitsgründen, nur die bei Ihrem Fachhändler erhältlichen Uebler X21S beschrieben und dargestellt. Für den Original-Ersatzteile zu verwenden. Fahrradträger Uebler X31S ist sinngemäß vorzugehen. Teilebenennung Teileübersicht... -
Seite 3: Fahrradträger Aufklappen/Zusammenklappen
Lampen Benennung Ersatzteilnr. Blinker siehe Nr. 32, E1640 BL HY21W 12V gelb Seite 8 Kennzeichenbeleuchtung siehe Nr. 33, BL C5W 12V (35 mm lang) Seite 8 weiß Nebelschlusslicht siehe Nr. 34, linker Rückleuchte Seite 8 BL PR21W 12V rot Rückfahrscheinwerfer siehe Nr. -
Seite 4: Fahrradträger Am Fahrzeug Montieren/ Demontieren
Fahrradträger zusammenklappen Vorsicht Durch die veränderten Fahrzeugmaße (Breite, Höhe, Tiefe) im Vorsicht Betrieb mit dem Fahrradträger, können bei Nichtbeachtung der Wurde beim Einsatz des Fahrradträgers die Position der Fahrzeugmaße Sie und andere Personen verletzt werden und/ Rückleuchten (9) angepasst, müssen vor dem oder es kann zu Sachschäden kommen. -
Seite 5: Fahrräder Montieren/Demontieren
Fahrräder montieren/demontieren Vorsicht Der Fahrradträger für die Anhängevorrichtung ist nur zum Transport von Fahrrädern geeignet. Es dürfen nur Fahrräder mit einem Gewicht von je max. 30 kg auf dem Fahrradträger transportiert werden. Dabei darf die maximal zulässige Traglast des Fahrradträgers, die Stützlast der Anhängevorrichtung sowie das zulässige Gesamtgewicht des Fahrzeugs und die maximal zulässige Achslast des Fahrzeugs (siehe Fahrzeug-Betriebsanleitung) - Seite 6 Erstes Fahrrad montieren M+P-25A-0119 M+P-25A-0117 Vorsicht 1. Riegel (20) drücken und die Spannriemen (21) herausziehen. Halter (2) nur am Fahrradrahmen befestigen, da andere 2. Fahrrad auf die Radschienen (8) setzen und gegen Kippen Bauteile des Fahrrads beschädigt werden können. Es dürfen sichern.
-
Seite 7: Beleuchtung Justieren
2. Rückleuchten (9) auf festen Sitz kontrollieren. 3. Vor dem Zusammenklappen des Fahrradträgers (1) die Rückleuchten (9) in umgekehrter Reihenfolge wieder in die Ausgangsposition bringen. 4. Kupplungsträger Uebler X31S, für 3 Fahrräder 5. ohne Außenspiegel (Best.-Nr. 15770) - 6 -... -
Seite 8: Fahrradträger Abkippen/Zurückklappen
Fahrradträger abkippen/zurückklappen Vorbereitung zur Fahrt Vorsicht Vorsicht Fahrradträger langsam kippen und darauf achten, dass sich Alle Verschraubungen und Befestigungen des Fahrradträgers keine Personen oder Gegenstände im Kippbereich befinden. und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt Es besteht Quetschgefahr für Personen und Gegenstände im und auch während einer längeren Reise auf festen Sitz Kippbereich. - Seite 9 Lampenwechsel Vorsicht Für den Lampenwechsel muss die Zündung des Fahrzeugs ausgeschaltet und der Stecker für die Beleuchtungseinrichtung aus der Steckdose der Anhängerkupplungselektrik gezogen sein. Bei Nichtbeachtung kann es zu einem Kurzschluss oder Sachschäden kommen. Bei Unklarheiten, den Lampenwechsel durch einen Fachbetrieb durchführen lassen. M+P-25A-0127 1.
-
