Montage- und Bedienungsanleitung

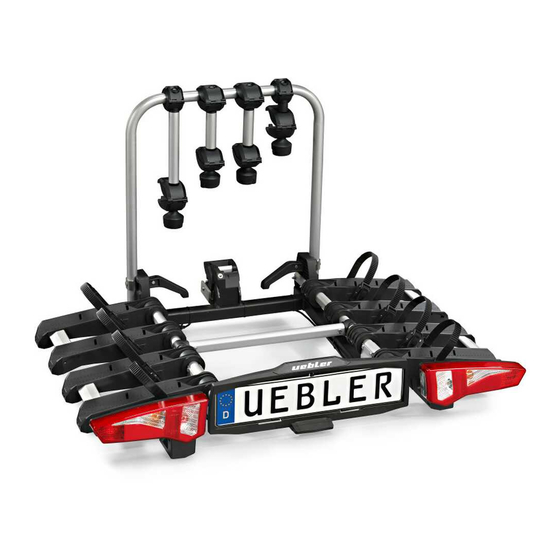

Fahrradträger für Anhängevorrichtung
Primavelo F4: für max. 4 Fahrräder, Best.-Nr. 15590
EG-BE-Nr.: e11*74/483*79/488*0229*00
Lieber Kunde,
wir freuen uns, dass Sie sich für einen UEBLER- Fahrradträger entschieden haben.
Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt eingehalten
werden.
Schäden, welche durch Nichtbeachtung der Montageanleitung und der Sicherheitshinweise auftreten, sind von jeglicher
Haftung ausgeschlossen.
Änderung des Lieferumfanges vorbehalten / MAL 15590-Stand:06.2007
Uebler GmbH
Sandäcker 7
D- 91301 Forchheim
Tel.:
09191 / 7362-0
Fax.:
09191 / 7362-77
e-mail: info @ uebler.com
Internet: www.uebler.com
Werbung
Verwandte Anleitungen für uebler Primavelo F4
Inhaltszusammenfassung für uebler Primavelo F4
- Seite 1 Primavelo F4: für max. 4 Fahrräder, Best.-Nr. 15590 EG-BE-Nr.: e11*74/483*79/488*0229*00 Lieber Kunde, wir freuen uns, dass Sie sich für einen UEBLER- Fahrradträger entschieden haben. Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung der Montageanleitung und der Sicherheitshinweise auftreten, sind von jeglicher Haftung ausgeschlossen.
- Seite 2 Sicherheitshinweise: Achtung: Achtung: Bevor Sie mit der Montage beginnen, bitten wir Sie, diese Schlecht erkennbare Gegenstände, Stangen oder waagrecht Montageanleitung sorgfältig zu lesen. Bei Nichtbeachtung der liegende Platten dürfen seitlich nicht herausragen. Montageanleitung und der Sicherheitshinweise gefährden Sie Ihre Ragt die Ladung mehr als 40cm über den äußeren Rand der Sicherheit und die Sicherheit Dritter.
- Seite 3 Bauteile des Fahrradträgers: Pos.: Benennung Stck. Pos.: Benennung Stck. Inhalt der Zubehörtüte: Trägerrahmen Trägerklappe mit Adaptereinheit - vormontiert Schloss – Schraube M 8 x 60 Spannhebel Knebelmutter M8 Rückleuchten-Set inkl. Verkabelung Spannriemen Rückleuchte, links Schutzfolie f. Haken Spannriemen (40x50mm) Rückleuchte, rechts Schutzfolie f.
- Seite 4 2. Montage am Fahrzeug: Bitte beachten Sie: in den nachfolgenden Skizzen ist aus Gründen der Übersichtlichkeit der Fahrradträger nicht vollständig abgebildet. Spannhebel 3 nach oben Schloss mit Schlüssel öffnen, schwenken. Entriegelungshebel E betätigen,…. Spannhebel 3 nach unten drücken bis Entriegelungshebel Fahrradträger für Anhänge-...
- Seite 5 3. Befestigung am Fahrzeug Den Fahrradträger wie beschrieben am Fahrzeug befestigen. Eine zusätzliche Befestigung des Trägerrahmens über die Hakengurte an Heck- oder Kofferraumklappe ist zwingend erforderlich! Überprüfen Sie die Festigkeit des Bauteils, an dem Sie die Hakengurte einhängen, eine Befestigung an Kunststoffteilen (z.B. Spoilern) ist grundsätzlich nicht zulässig.
- Seite 6 4. Fahrradmontage: Wichtige Hinweise zur Verwendung der Abstandshalter: Achtung: Abstandshalter nicht an losen oder instabilen Fahrradkomponenten befestigen. < Ø80 mm < 80 x 45 mm Fahrradklammern müssen den Fahrradrahmen sicher umschließen. Es dürfen keine Bauteile wie Schalt- oder Bremszüge eingeklemmt werden.
- Seite 7 5. Abklappen des Trägerrahmens: Trägerrahmen 1 etwas spreizen und nach vorne abklappen Knebelmuttern lösen und Schrauben leicht aus der Achtung: Arretierung ziehen Fahrradträger darf nur mit fest verschraubtem Trägerrahmen betrieben werden. 6. Demontage vom Fahrzeug: Stecker des Rückleuchten-Set 4 aus der fahrzeugseitigen Schloss mit Schlüssel öffnen, Steckdose abziehen.
